Q 315 普通型有折断槽钢丝螺套 【通孔细牙】
工艺：
详细信息
Q 315 普通型有折断槽钢丝螺套 【通孔细牙】
类型：有尾、无尾、锁紧型等
材质、等级：不锈钢304。
标准：GB/T24425.1 DIN8140 GJB/T5110 GJB/T119.1 HB6200
配套工具：钻头、丝锥、卸套器
南京东明紧固件有限公司专业销售嵌件类等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

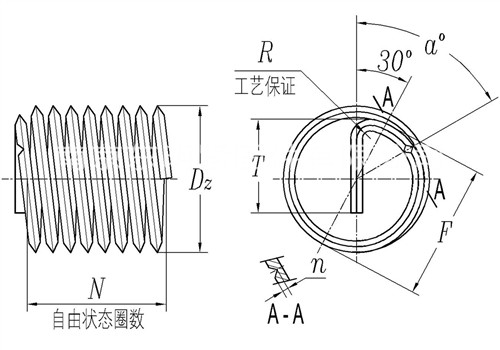

| 公称直径 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | |
| P | 螺距 (细牙) | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 |
| F | 最小值 | 9.38 | 11.57 | 13.85 | 16.12 | 18.12 | 20.14 | 22.67 | 24.67 | 26.67 |
| 最大值 | 9.7 | 11.87 | 14.27 | 16.52 | 18.52 | 20.54 | 23.12 | 25.27 | 27.27 | |
| Dz | 最小值 | 9.7 | 11.87 | 14.27 | 16.52 | 18.52 | 20.54 | 23.12 | 25.27 | 27.27 |
| 最大值 | 10.25 | 12.65 | 15 | 17.7 | 19.9 | 22 | 24.2 | 26.8 | 29.1 | |
| T | 最小值 | 4.5 | 5.7 | 6.7 | 7.8 | 8.8 | 9.8 | 11.1 | 12.1 | 13.1 |
| 最大值 | 6.3 | 7.8 | 9.3 | 10.9 | 12.4 | 13.9 | 15.5 | 17 | 18.5 | |
| a | 最小值 | 40° | 40° | 30° | 30° | 30° | 30° | 30° | 30° | 30° |
| 最大值 | 80° | 80° | 70° | 70° | 70° | 60° | 60° | 60° | 60° | |
| R | 最大值 | 1 | 1.2 | 1.2 | 1.6 | 2 | 3 | 3 | 3 | 3 |
