GJB/T 5109 - 2002 锁紧型有折断槽钢丝螺套

工艺：

详细信息

GJB/T 5109 - 2002 锁紧型有折断槽钢丝螺套



类型：有尾、无尾、锁紧型等



材质、等级：不锈钢304。



标准：GB/T24425.1  DIN8140  GJB/T5110  GJB/T119.1   HB6200



配套工具：钻头、丝锥、卸套器



南京东明紧固件有限公司专业销售嵌件类等，如需技术选型及参数请联系客服。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428



手机咨询：13584080500

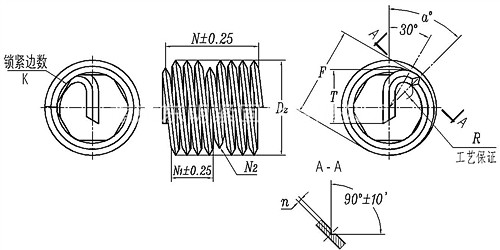

公称直径 3 4 5 6 7 8 8 10 10 10 12 12 14 16 16
P 螺距 0.5 0.7 0.8 1 1 1 1.25 1 1.25 l.5 l.5 1. 75 1.5 1.5 2
Dz 公自由状态外径 最小值 3.9 5.16 6.32 7.62 8.72 9.82 10.06 12.08 12.38 12.52 14.68 14.68 16. 92 19.18 19.34
最大值 4.1 5.36 6. 54 7.84 8.94 10.04 10.34 12.36 12.68 12.8 14.96 14.98 17.2 19.52 19.74
F 引导尺寸 最小值 - - - 7.34 8.34 9.34 9.66 11.34 11.66 11.99 14.03 14.35 16.03 18.03 18.68
最大值 - - - 7.61 8.61 9.61 9.93 11.61 11.93 12.26 14.42 14.74 16.42 18.42 19.07
T 安装柄长度 最小值 1.9 2.5 3.3 3.9 4.9 5.9 5.4 7.9 7.4 6.8 8.8 8.4 10.8 12.8 11.8
最大值 2.4 3.2 4.1 4.9 5.9 6.9 6.6 8.9 8.6 8.3 10.3 10.1 12.3 14.3 13.8
n 折断槽深度 最小值 0.15 0.21 0.24 0.3 0.3 0.3 0.38 0.3 0.38 0.45 0.45 0.52 0.45 0.45 0.6
最大值 0.2 0.28 0.32 0.4 0.4 0.4 0.5 0.4 0.5 0.6 0.6 0.7 0.6 0.6 0.8
a 折断槽位置 最小值 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 30° 30° 30° 30° 30°
最大值 90° 90° 90° 90° 80° 80° 80° 80° 80° 80° 70° 70° 70° 70° 70°
R 安装柄转接圆弧 最大值 0.4 0.5 0.6 0.7 0.8 1 1 1 1.2 1.2 1.2 1.6 1.6 2 2
N2 圈数 最大值 1.5 1.5 1.5 1.5 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
k 边数 参考 4 4 4 6 6 6 6 6 6 6 6 6 6 6 6
N 装配长度 N=6 3.85 5.31 6.08 7.54 7.55 7.56 9.43 - - - - - - - -
N=8 4.97 6.85 7.84 9.72 9.73 9.74 12.15 9.85 12.31 14.52 14.51 16.57 14.57 14.68 19.14
N=10 6.08 8.36 9.6 11.9 11.91 11.93 14.88 12.06 15.07 17.78 17.76 20.28 17.84 17.92 23.43
N=12 - 9.92 11.36 14.08 14.1 14.11 17.6 14.27 17.83 21.03 21.02 23.99 21.11 21.27 27.71
N=14 - 11.46 13.12 16.26 16.28 16.3 20.33 16.48 20.6 24.29 24.27 27.69 24.38 24.56 32
N=16 - - - 18.44 18.46 18.48 23.05 18.7 23.36 27.54 27.52 31.4 27.65 27.86 36.28
N=18 - - - - 20.65 20.67 25.78 20.91 26.13 30.8 30.77 35.1 30.91 31.15 40.57
N=20 - - - - 22.82 22.85 28.5 23.12 28.39 34.05 34.02 38.8 34.18 34.45 44.86
N1 N=6 圈数 3 3 3 3 3 3 3 - - - - - - - -
装配长度 2.08 3.01 3.43 4.27 4.27 4.3 5.77 - - - - - - - -
N=8 圈数 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
装配长度 2.6 3.78 4.3 5.36 5.35 5.36 6.67 5.4 6.93 8.01 8 9.08 8.04 8.09 10.57
N=10 圈数 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5
装配长度 3.13 4.55 5.18 6.45 6.44 6.45 8.03 6.51 8.3 9.64 9.68 10.9 9.67 9.73 12.67
N=12 圈数 - 6 6 6 6 6 6 6 6 6 6 6 6 6 6
装配长度 - 5.32 6.05 7.54 7.52 7.54 9.4 7.61 9.54 11.27 11.26 12.87 11.36 11.38 14.86
N=14 圈数 - 7 7 7 7 7 7 7 7 7 7 7 7 7 7
装配长度 - 6.09 6.93 8.63 8.61 8.63 10.74 8.71 11.07 12.9 12.88 14.56 12.94 13.03 17
N=16 圈数 - - - 8 8 8 8 8 8 8 8 8 8 8 8
装配长度 - - - 9.72 9.7 9.72 12.1 9.81 12.31 14.52 14.51 16.57 14.57 14.68 19.14
N=18 圈数 - - - - 9 9 9 9 9 9 9 9 9 9 9
装配长度 - - - - 10.53 10.06 13.13 10.69 13.85 15.81 15.88 18.43 16.2 16.32 21.5
N=20 圈数 - - - - 10 10 10 10 10 10 10 10 10 10 10
装配长度 - - - - 11.59 11.07 14.45 11.77 15.07 17.4 17.48 20.28 17.84 17.92 23.43
千件重kg N=6 84 216 352 655 764 874 1364 - - - - - - - -
N=8 110 282 461 858 1001 1144 1787 1445 2261 3201 3834 5108 4489 5168 8986
N=10 136 349 571 1061 1238 1415 2209 1787 2795 3958 4741 6315 5551 6388 11111
N=12 - 416 680 1264 1475 1686 2632 2129 3329 4715 5647 7522 6613 7612 13232
N=14 - 483 789 1467 1711 1956 3054 2471 3865 5472 6553 8726 7675 8833 15357
N=16 - - - 1670 1948 2227 3477 2813 4399 6229 7460 9934 8737 10057 17477
N=18 - - - - 2185 2497 3899 3155 4935 6985 8366 11137 9796 11277 19602
N=20 - - - - 2422 2768 4322 3497 5470 7742 9272 12374 10858 12502 21727
①,材料：1Cr18Ni9 （允许用1Cr18Ni9Ti )，材料技术条件按 GB/T 4240-1993。
②,技术条件按 GJB 5107-2002。
