GJB/T 119.1(A) - 2001 普通型有折断槽钢丝螺套

工艺：

详细信息

GJB/T 119.1(A) - 2001 普通型有折断槽钢丝螺套



类型：有尾、无尾、锁紧型等



材质、等级：不锈钢304。



标准：GB/T24425.1  DIN8140  GJB/T5110  GJB/T119.1   HB6200



配套工具：钻头、丝锥、卸套器



南京东明紧固件有限公司专业销售嵌件类等，如需技术选型及参数请联系客服。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428



手机咨询：13584080500

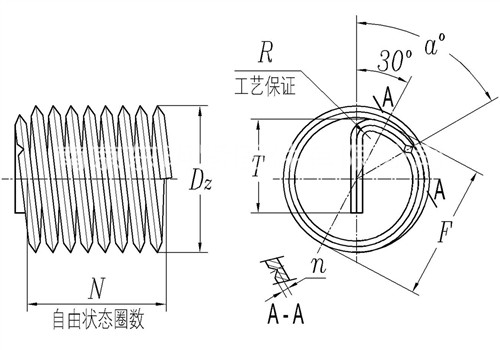

公称直径 D 2 2.5 3 4 5 6 7 8 8 10 10 10 12 12 14 14 16 16 18 18 20 20 20 22 22 22 24 24 24 27 27 27 30 30 30 33 33 33 36 36 36 39 39 39
P 螺距 0.4 0.45 0.5 0.7 0.8 1 1 1.25 1 1.5 1.25 1 1.75 1.5 2 1.5 2 1.5 2.5 1.5 2.5 2 1.5 2.5 2 1.5 3 2 1.5 3 2 1.5 3.5 2 1.5 3.5 2 1.5 4 3 2 4 3 2
Dz 自由状态外径 最小值 2.62 3.22 3.9 5.16 6.32 7.62 8.72 10.06 9.82 12.52 12.38 12.08 14.68 14.68 17.08 16.92 19.34 19.18 21.84 21.48 24.1 23.64 23.48 26.44 26.04 26 28.64 28.54 28.14 32.04 31.94 31.44 35.56 34.94 34.64 38.56 38.24 37.94 42.36 41.94 41.44 45.46 45.04 44.74
最大值 2.76 3.4 4.1 5.36 6.54 7.84 8.94 10.34 10.04 12.8 12.68 12.36 14.98 14.96 17.38 17.2 19.74 19.52 22.24 21.82 24.5 24.04 23.88 27.04 26.64 26.52 29.24 29.14 28.74 32.74 32.56 32.14 36.36 35.74 35.44 39.36 39.04 38.74 43.26 42.84 42.34 46.36 45.94 45.64
F 引导尺寸 最小值 - - - - - 7.34 8.34 9.66 9.34 11.99 11.66 11.34 14.35 14.03 16.68 16.03 18.68 18.03 21.33 20.03 23.39 22.68 22.03 25.39 24.73 24.09 28.04 26.74 26.09 31.04 29.74 29.09 34.69 32.74 32.09 37.69 35.74 35.09 41.29 40.09 38.79 44.39 43.09 41.79
最大值 - - - - - 7.61 8.61 9.93 9.61 12.26 11.93 11.61 14.74 14.42 17.07 16.42 19.07 18.42 21.72 20.42 23.95 23.07 22.42 25.95 25.3 24.65 28.6 27.3 26.65 31.6 30.3 29.65 35.25 33.3 32.65 38.25 36.3 35.65 42.1 40.8 39.5 45.1 43.8 42.5
T 安装柄长度 最小值 1.1 1.5 1.9 2.5 3.3 3.9 4.9 5.4 5.9 6.8 7.4 7.9 8.4 8.8 9.8 10.8 11.8 12.8 12.7 14.8 14.7 15.8 16.8 16.7 17.8 18.8 17.7 19.8 20.8 20.7 22.8 23.8 22.7 25.8 26.8 25.7 28.8 29.8 27.6 29.7 31.8 30.6 32.7 34.8
最大值 1.5 2 2.4 3.2 4.1 4.9 5.9 6.6 6.9 8.3 8.6 8.9 10.1 10.3 11.8 12.3 13.8 14.3 15.2 16.3 17.2 17.8 18.3 19.2 19.8 20.3 20.7 21.8 22.3 23.7 24.8 25.3 26.2 27.8 28.3 29.2 30.8 31.3 31.6 32.7 33.8 34.6 35.7 36.8
n 折断槽深度 最小值 0.12 0.13 0.15 0.21 0.24 0.3 0.3 0.38 0.3 0.45 0.38 0.3 0.52 0.45 0.6 0.45 0.6 0.45 0.75 0.45 0.75 0.3 0.45 0.75 0.6 0.45 0.9 0.6 0.45 0.9 0.6 0.45 1.05 0.6 0.45 1.05 0.6 0.45 1.2 0.9 0.6 1.2 0.9 0.6
最大值 0.16 0.18 0.2 0.28 0.32 0.4 0.4 0.5 0.4 0.6 0.5 0.4 0.7 0.6 0.8 0.6 0.8 0.6 1 0.6 1 0.6 0.6 1 0.8 0.6 1.2 0.8 0.6 1.2 0.8 0.6 1.4 0.8 0.6 1.4 0.8 0.6 1.6 1.2 0.8 1.6 1.2 0.8
α 折断槽位置 最小值 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 40° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30°
最大值 90° 90° 90° 90° 90° 90° 80° 80° 80° 80° 80° 80° 70° 70° 70° 70° 70° 70° 70° 70° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60°
R 安装柄转接圆弧 最大值 0.2 0.3 0.4 0.5 0.6 0.7 0.8 1 1 1.2 1.2 1 1.6 1.2 2 1.6 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
①,材料：1Cr18Ni9（允许用1Cr18Ni9Ti），技术条件按GB /T 4240
②,通用规范按GJB 119.4A
