ANSI ASME B 18.29.1 - 1993 UNC螺纹锁紧型钢丝螺套

工艺：

详细信息

ANSI ASME B 18.29.1 - 1993 UNC螺纹锁紧型钢丝螺套



类型：有尾、无尾、锁紧型等



材质、等级：不锈钢304。



标准：GB/T24425.1  DIN8140  GJB/T5110  GJB/T119.1   HB6200



配套工具：钻头、丝锥、卸套器



南京东明紧固件有限公司专业销售嵌件类等，如需技术选型及参数请联系客服。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428



手机咨询：13584080500

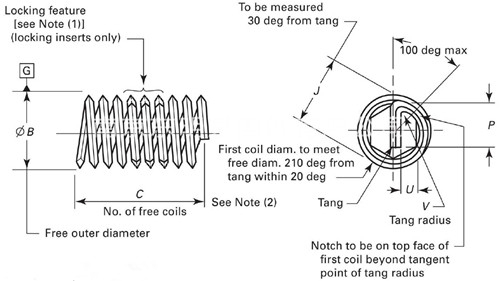

公称直径 1# 2# 3# 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8 7/16 1/2 9/16 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
PP 64 56 48 40 40 32 32 24 24 20 18 16 14 13 12 11 10 9 8 7 7 6 6
B 最小值 0.095 0.11 0.128 0.144 0.158 0.178 0.205 0.244 0.27 0.31 0.38 0.452 0.526 0.597 0.669 0.742 0.881 1.022 1.166 1.315 1.443 1.598 1.727
最大值 0.103 0.119 0.139 0.159 0.173 0.193 0.22 0.259 0.285 0.33 0.4 0.472 0.551 0.622 0.694 0.767 0.906 1.052 1.196 1.355 1.483 1.643 1.772
J 最小值 0.092 0.103 0.12 0.144 0.158 0.178 0.205 0.244 0.27 0.31 0.375 0.445 0.518 0.586 0.656 0.727 0.84 0.991 1.135 1.26 1.366 1.545 1.676
最大值 0.103 0.111 0.139 0.159 0.173 0.193 0.22 0.259 0.285 0.33 0.4 0.472 0.551 0.622 0.676 0.747 0.885 1.026 1.17 1.315 1.416 1.598 1.727
P 最小值 0.055 0.062 0.07 0.07 0.078 0.091 0.117 0.138 0.154 0.182 0.214 0.269 0.313 0.348 0.39 0.421 0.453 0.5 0.526 0.557 0.679 0.689 0.811
最大值 0.075 0.085 0.09 0.105 0.108 0.135 0.153 0.183 0.189 0.238 0.291 0.354 0.416 0.462 0.521 0.572 0.64 0.734 0.781 0.843 0.937 1.093 1.187
U 最大值 0.06 0.071 0.085 0.043 0.049 0.055 0.068 0.071 0.084 0.094 0.122 0.149 0.179 0.212 0.234 0.267 0.331 0.385 0.438 0.48 0.536 0.573 0.661
最小值 0.017 0.025 0.026 0.027 0.029 0.031 0.04 0.04 0.051 0.057 0.08 0.1 0.115 0.14 0.16 0.179 0.219 0.267 0.31 0.355 0.424 0.423 0.5
V  最大值 0.01 0.011 0.013 0.013 0.013 0.017 0.019 0.022 0.026 0.031 0.032 0.032 0.012 0.056 0.056 0.072 0.072 0.102 0.106 0.103 0.11 0.112 0.114
c 1d 2-3/4 3 2-7/8 2-3/4 3-1/4 2-3/4 3-1/2 2-7/8 3-1/2 3-3/8 4 4-3/8 4-1/2 4-7/8 5-1/8 5-1/4 5-7/8 6-1/4 6-3/8 6-1/8 7 6-1/2 7-1/4
1.5d 4-7/8 5-1/4 5 4-3/4 5-1/2 4-3/4 6 5 6 5-3/4 6-5/8 7-1/4 7-3/8 7-7/8 8-1/4 8-1/2 9-3/8 10 10-1/8 9-7/8 11-1/4 10-1/2 11-1/2
2d 6-7/8 7-3/8 7-1/4 6-3/4 7-3/4 6-7/8 8-3/8 7-1/8 8-3/8 8 9-1/4 10 10-1/4 11 11-1/2 11-3/4 13 13-3/4 14 13-5/8 15-3/8 14-3/8 15-7/8
2.5d 8-7/8 9-5/8 9-3/8 8-7/8 10 8-7/8 10-3/4 9-1/4 10-5/8 10-3/8 11-7/8 12-7/8 13-1/8 14-1/8 14-3/4 15 16-1/2 17-1/2 17-3/4 17-1/2 19-1/2 18-3/8 20-1/8
3d 10-7/8 11-7/8 11-1/2 10-7/8 12-1/4 10-7/8 13-1/4 11-3/8 13-1/8 12-3/4 14-5/8 15-3/4 16-1/8 17-1/8 17-7/8 18-3/8 20-1/8 21-1/4 21-5/8 21-1/4 23-3/4 22-1/4 24-1/2
