DIN 6912 - 2009 内六角带导向孔矮圆柱头螺钉

工艺：

详细信息

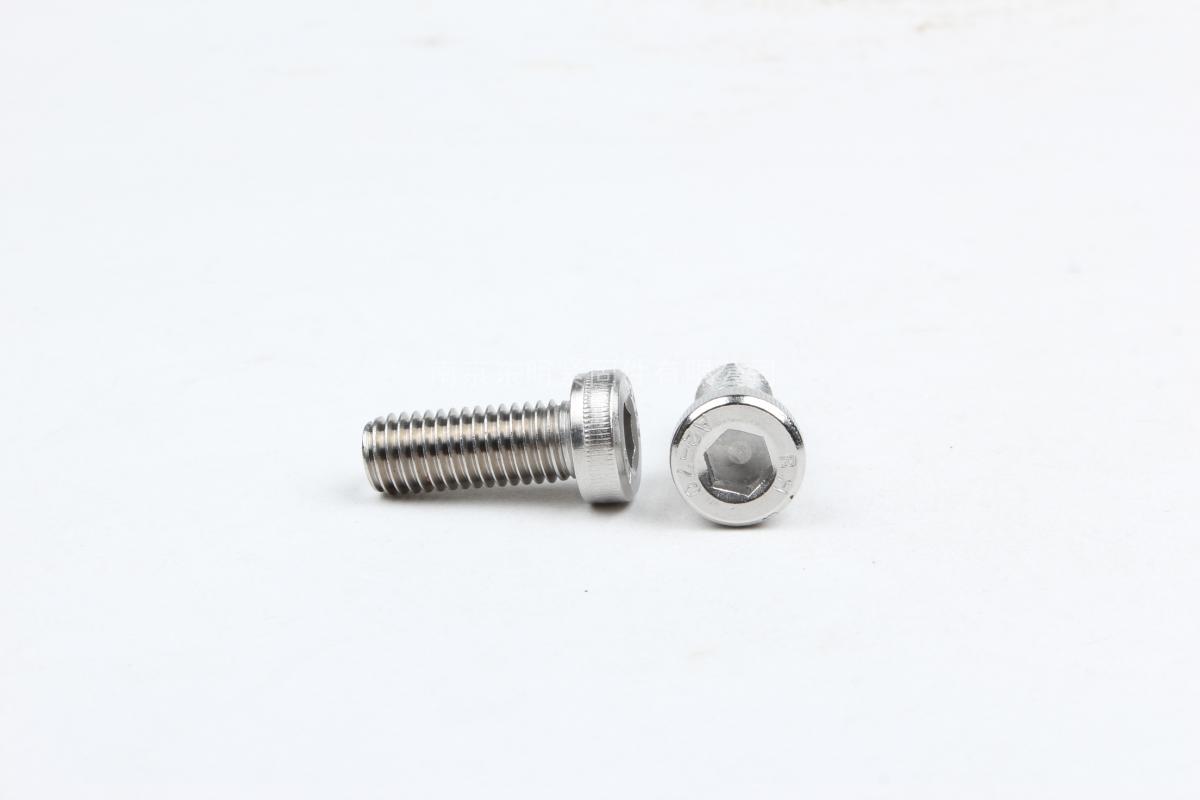

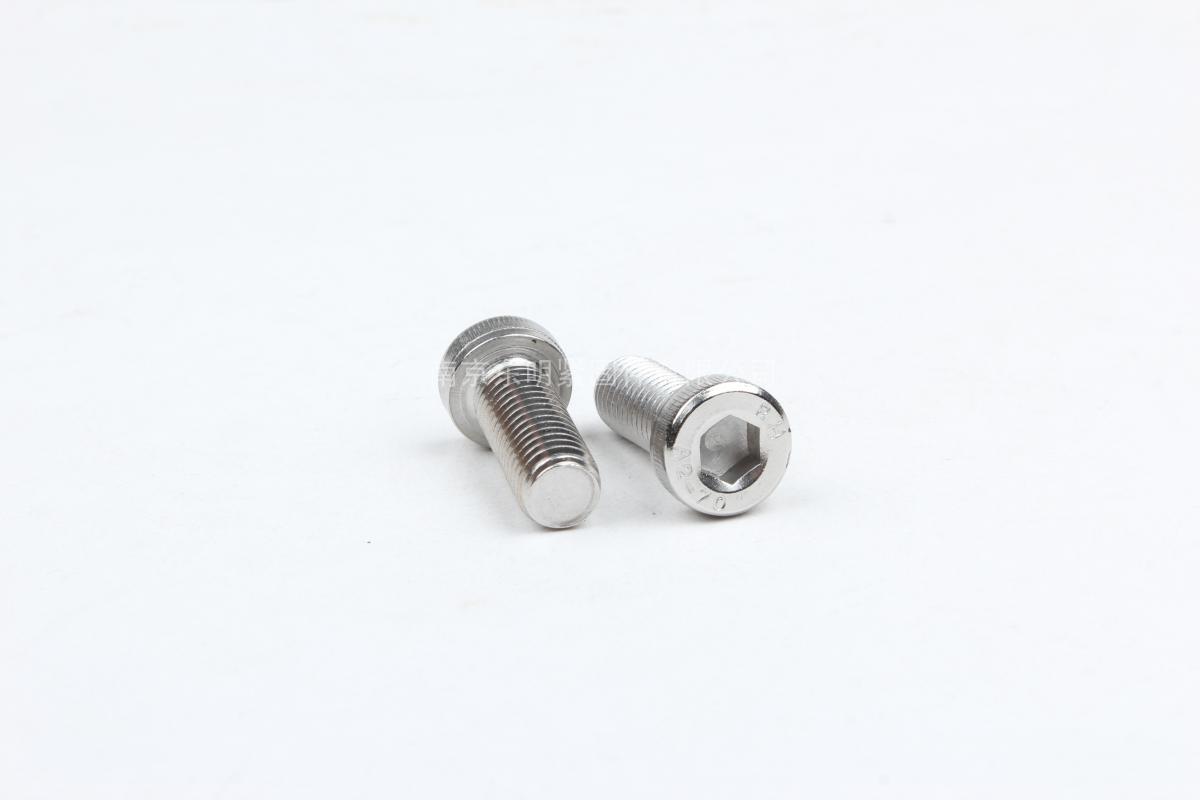

DIN 6912 - 2009 内六角带导向孔矮圆柱头螺钉



材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。



表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。



盐雾时间：可做48H、72H、120H、240H等。



可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

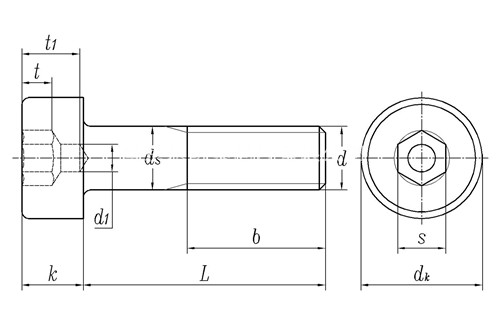

公称直径 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36
P 螺距 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4
b L≤125 14 16 18 22 26 30 34 38 42 46 50 54 60 66 72 78
125＜L≤200 / / / / 32 36 40 44 48 52 56 60 66 72 78 84
L＞200 / / / / / / / 57 61 65 69 73 79 85 91 97
d1 最大值 2.06 2.56 3.06 4.075 5.075 6.075 7.09 8.09 8.09 10.09 10.09 12.11 12.11 15.11 16.61 18.11
最小值=公称 2 2.5 3 4 5 6 7 8 8 10 10 12 12 15 16.5 18
dk 最大值=公称 7 8.5 10 13 16 18 21 24 27 30 33 36 40 45 50 54
最小值 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 26.67 29.67 32.61 35.61 39.61 44.61 49.61 53.54
k 最大值=公称 2.8 3.5 4 5 6.5 7.5 8.5 10 11 12 13 14 16 17.5 19.5 21.5
最小值 2.66 3.32 3.82 4.82 6.28 7.28 8.28 9.78 10.73 11.73 12.73 13.73 15.73 17.23 19.17 21.17
t 最小值 1.48 1.88 2.38 2.88 3.35 3.85 4.35 5.35 5.85 6.32 6.82 6.82 8.32 8.82 9.82 11.28
最大值 1.72 2.12 2.62 3.12 3.65 4.15 4.65 5.65 6.15 6.68 7.18 7.18 8.68 9.18 10.18 11.72
t1 最小值 3.3 4 5 6.5 7.5 9 10 11.5 12.5 14 15 16 17 19 20 24
最大值 3.6 4.3 5.3 6.86 7.86 9.36 10.36 11.93 12.93 14.43 15.43 16.43 17.43 19.52 20.52 24.52
s 最小值 3.02 4.02 5.02 6.02 8.025 10.025 12.032 14.032 14.032 17.05 17.05 19.065 19.065 22.065 24.065 27.065
最大值 3.1 4.12 5.14 6.14 8.175 10.175 12.212 14.212 14.212 17.23 17.23 19.275 19.275 22.275 24.275 27.275
