Q129 双头螺柱 b1=2d
工艺：
详细信息

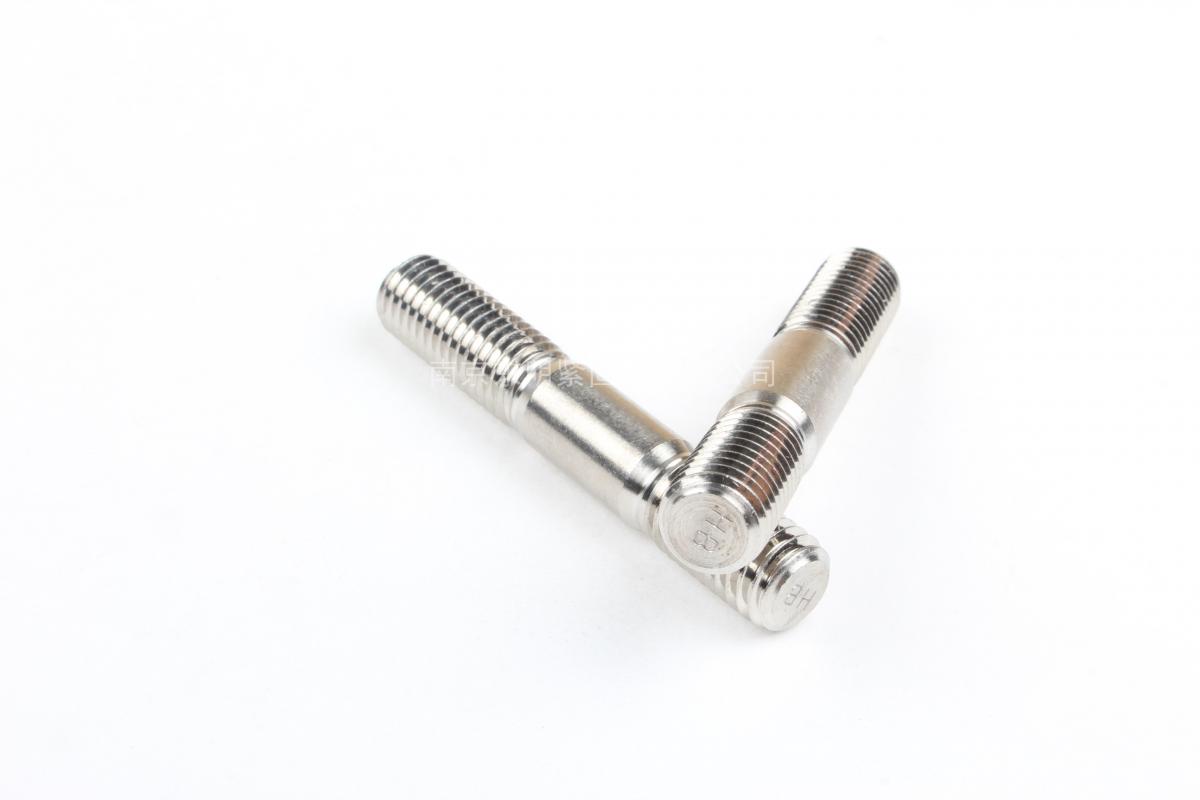

Q129 双头螺柱 b1=2d
材质、等级：304、316、B7、B8、L7、双相不锈钢等特殊材质美标、国标、德标的双头螺柱和牙棒等。
表面处理：不锈钢本色、碳钢本色、等。
南京东明紧固件有限公司专业销售双头螺柱等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

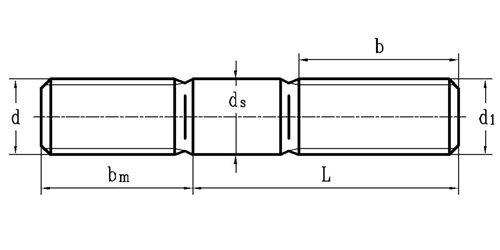

| 公称直径 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | ||
| P ② | 螺距 | d | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| P1 | 螺距 | d1 | 1 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 |
| bm | 公称 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | |
| 最大值 | 16.9 | 21.05 | 25.05 | 29.05 | 33.25 | 37.25 | 41.25 | 45.25 | 49.25 | ||
| 最小值 | 15.1 | 18.95 | 22.95 | 26.95 | 30.75 | 34.75 | 38.75 | 42.75 | 46.75 | ||
| ds | 最大值 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| 最小值 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | ||
| ①,最大不完整螺纹长度=2.5P （P为粗牙螺距） | |||||||||||
| ②,bm端螺纹为过渡配合螺纹 | |||||||||||
