Q121 双头螺柱 b1=1.25d
工艺：
详细信息

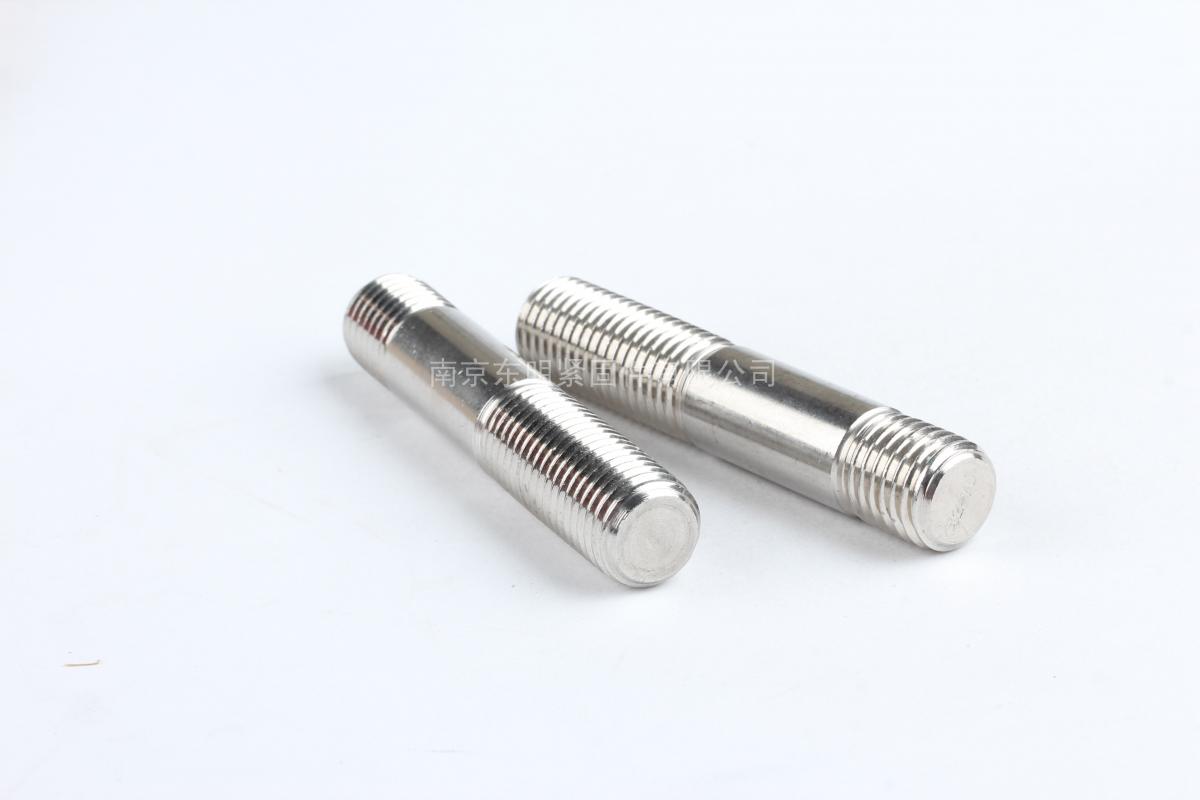

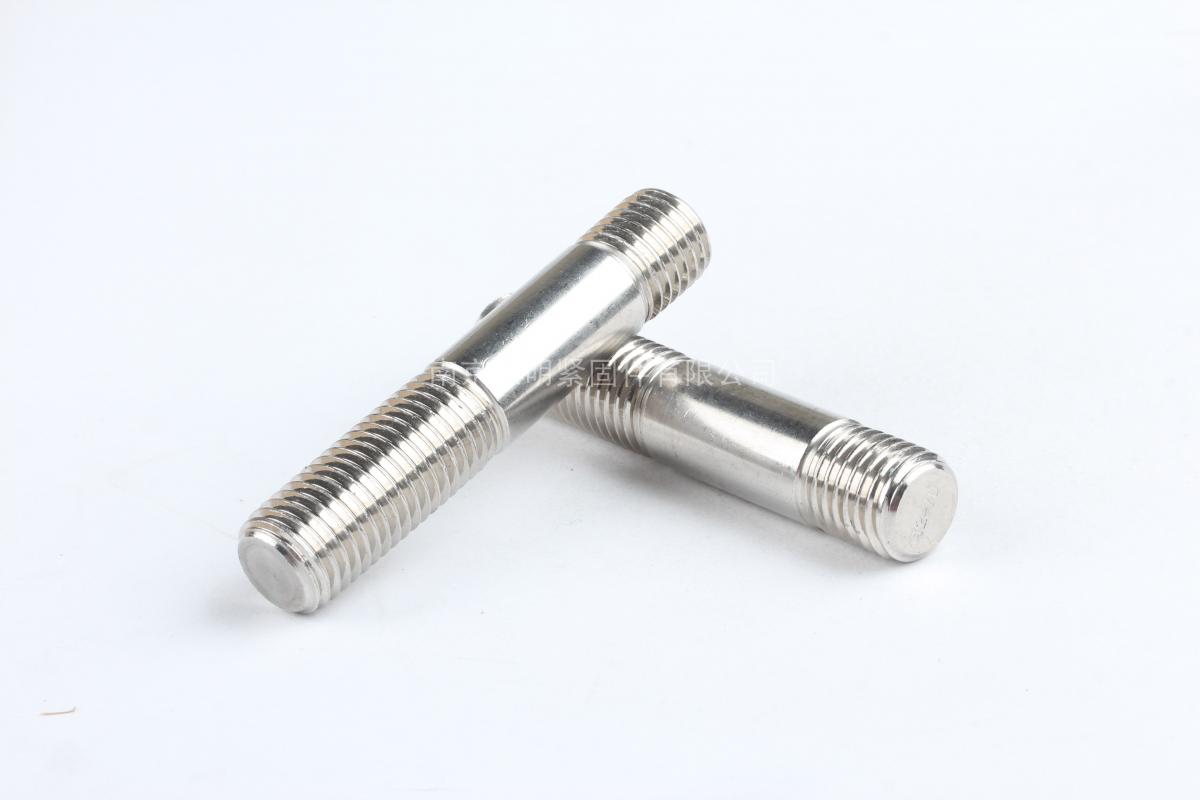

Q121 双头螺柱 b1=1.25d
材质、等级：304、316、B7、B8、L7、双相不锈钢等特殊材质美标、国标、德标的双头螺柱和牙棒等。
表面处理：不锈钢本色、碳钢本色、等。
南京东明紧固件有限公司专业销售双头螺柱等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

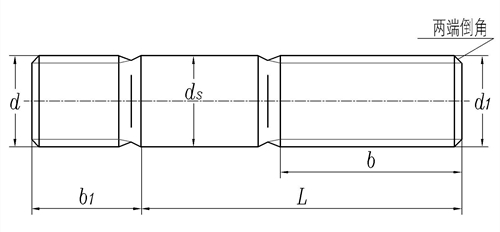

| 公称直径 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | ||
| P | 螺距 | d | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| d1 | 1 | -1 | 1.25 | 1.5 | 1.5 | 1.5 | -1.5 | -1.5 | 2 | ||
| ds | 最大值 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| 最小值 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | ||
| b1 | 公称 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | |
| 最大值 | 10.75 | 12.9 | 15.9 | 18.9 | 21.05 | 23.05 | 26.05 | 29.05 | 31.05 | ||
| 最小值 | 9.25 | 11.1 | 14.1 | 17.1 | 18.95 | 20.95 | 23.95 | 26.95 | 28.95 | ||
| ①,当b-b1≤5mm时，旋螺母一端应制成倒圆端或制成明显凹形标记。 | |||||||||||
