GB/ T 820 - 2015 十字槽半沉头螺钉
工艺：
详细信息

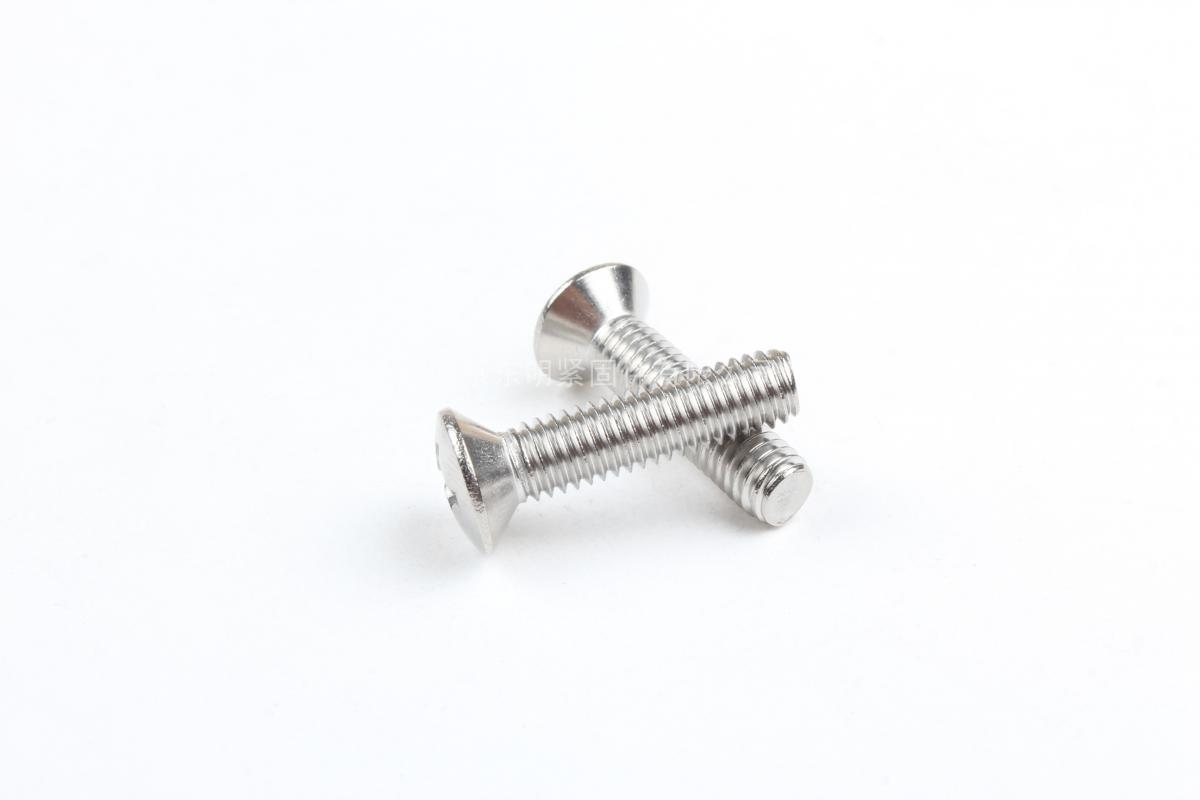

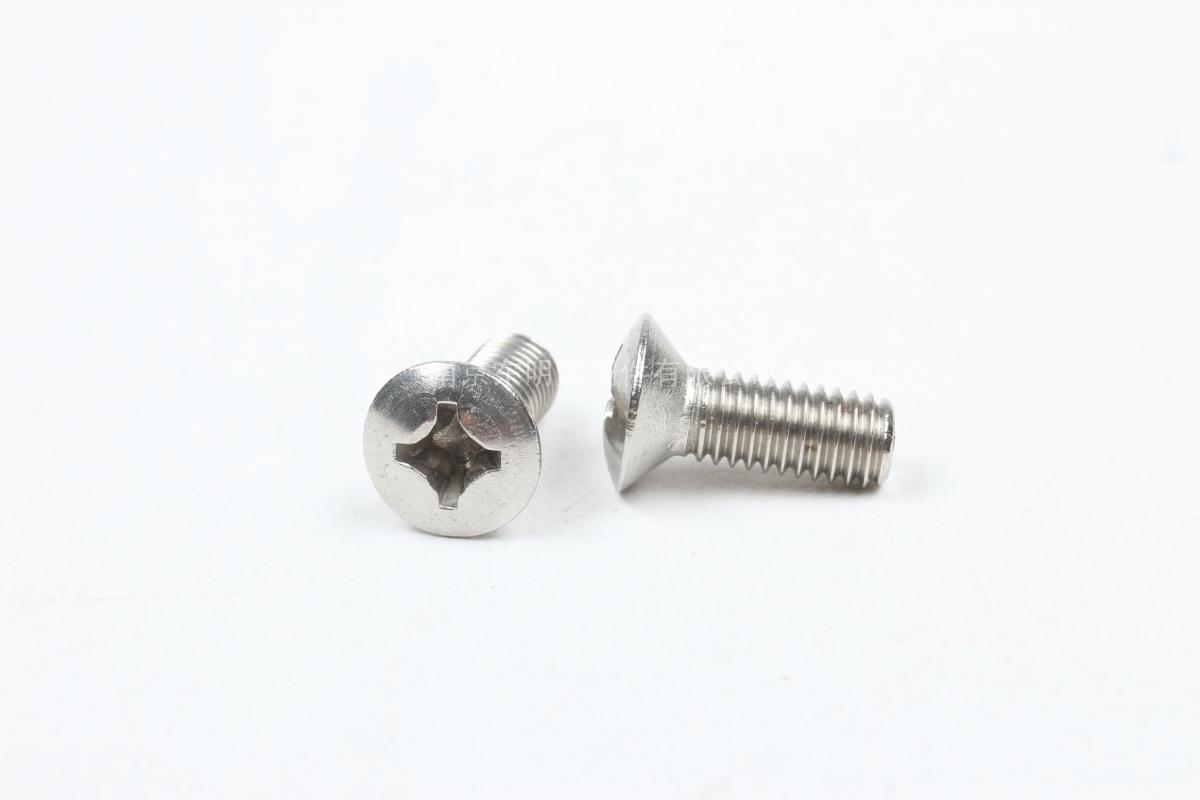

GB/T 820 - 2015 十字槽半沉头螺钉
材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。
表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。
盐雾时间：可做48H、72H、120H、240H等。
可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

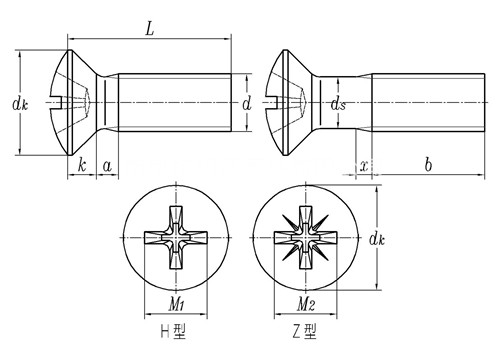

| 公称直径 | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | ||
| P | 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | |
| b | 最小值 | 25 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 | |
| dk | 最大值 | 3 | 3.8 | 4.7 | 5.5 | 7.3 | 8.4 | 9.3 | 11.3 | 15.8 | 18.3 | |
| 最小值 | 2.7 | 3.5 | 4.4 | 5.2 | 6.94 | 8.04 | 8.94 | 10.87 | 15.37 | 17.78 | ||
| k | 最大值=公称 | 1 | 1.2 | 1.5 | 1.65 | 2.35 | 2.7 | 2.7 | 3.3 | 4.65 | 5 | |
| 槽号 | 0 | 0 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 | ||
| m | H型 | 1.9 | 2 | 3 | 3.4 | 4.8 | 5.2 | 5.4 | 7.3 | 9.6 | 10.4 | |
| Z型 | 1.9 | 2.2 | 2.8 | 3.1 | 4.6 | 5 | 5.3 | 7.1 | 9.5 | 10.3 | ||
| 深度 | H型 | 最大值 | 1.2 | 1.5 | 1.85 | 2.2 | 2.75 | 3.2 | 3.4 | 4 | 5.25 | 6 |
| 最小值 | 0.9 | 1.2 | 1.5 | 1.8 | 2.25 | 2.7 | 2.9 | 3.5 | 4.75 | 5.5 | ||
| Z型 | 最大值 | 1.2 | 1.4 | 1.75 | 2.08 | 2.7 | 3.1 | 3.35 | 3.85 | 5.2 | 6.05 | |
| 最小值 | 0.95 | 1.15 | 1.5 | 1.83 | 2.25 | 2.65 | 2.9 | 3.4 | 4.75 | 5.6 | ||
| ①,无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径 | ||||||||||||
