GB/ T 820 - 2015 十字槽半沉头螺钉

工艺:

详细信息

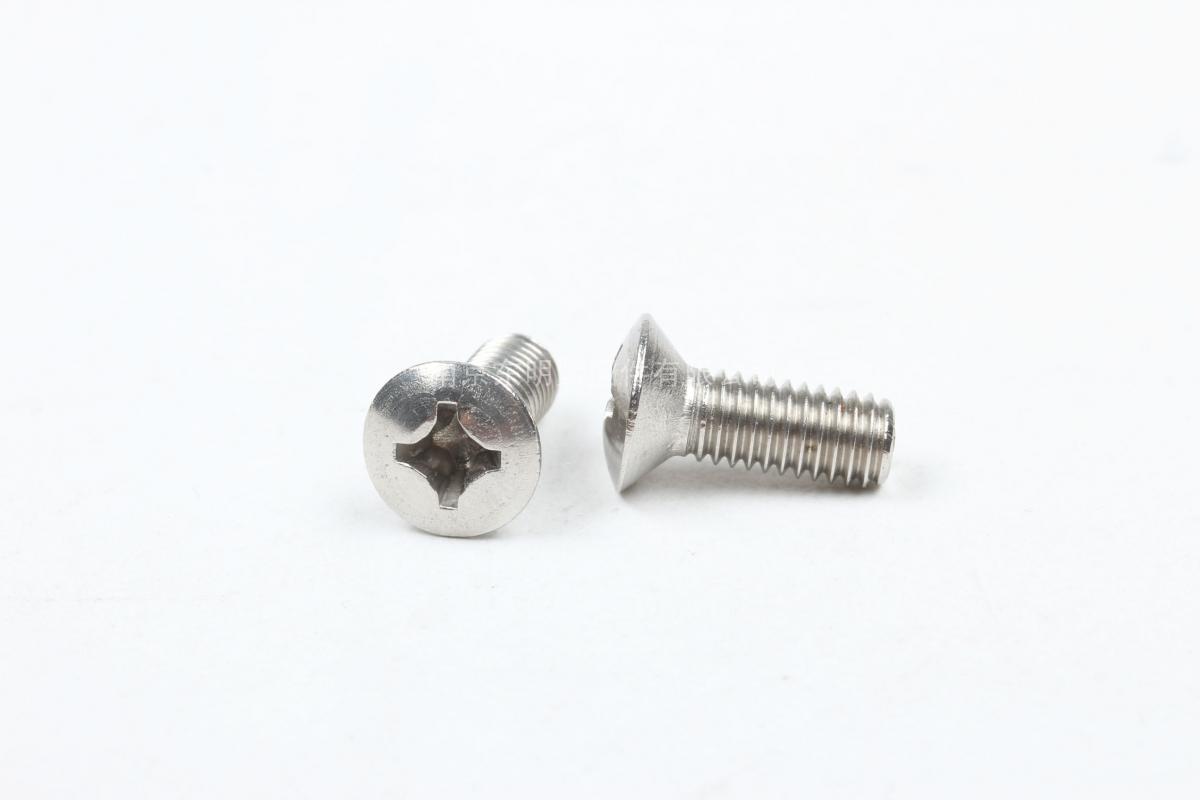

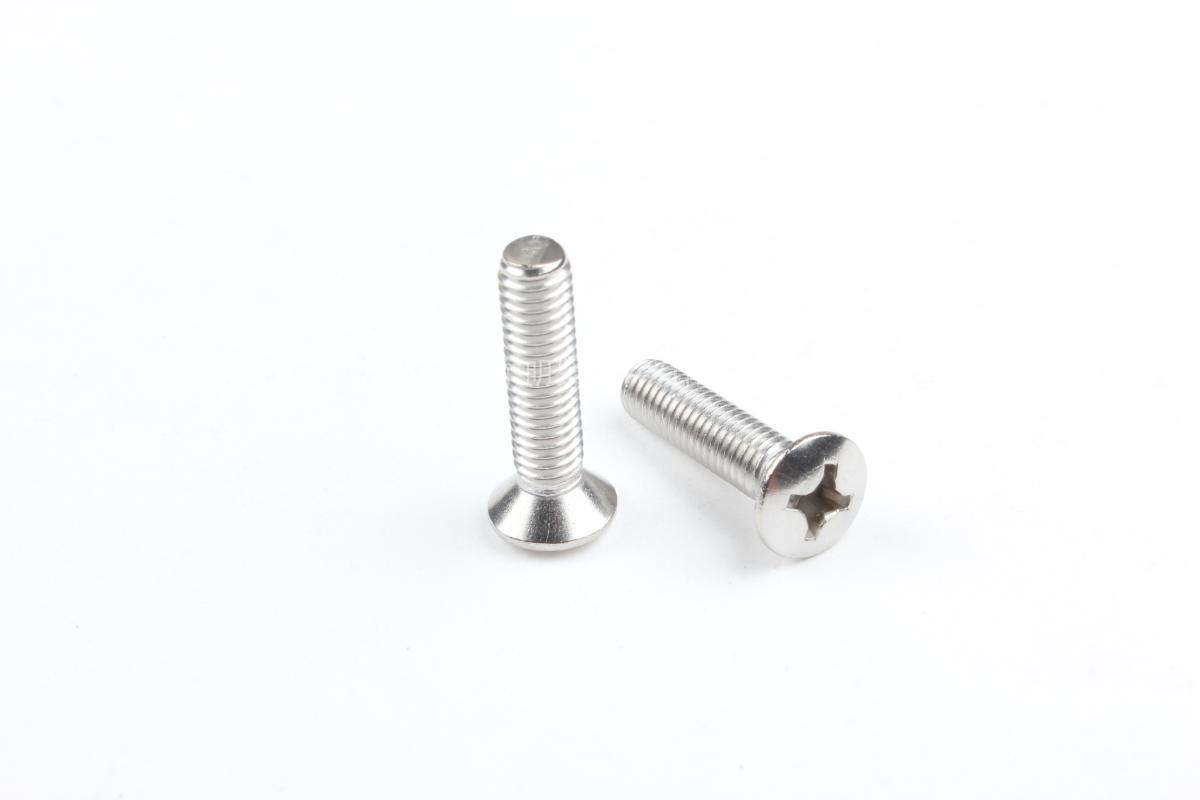

GB/T 820 - 2015 十字槽半沉头螺钉



材质、等级:4.8级、8.8级、10.9级、12.9级、304、316等。



表面处理:环保蓝白锌,环保彩锌,环保达克罗,锌镍合金,镀镍,环保黑锌等。



盐雾时间:可做48H、72H、120H、240H等。



可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等,可根据客户要求进行定制。



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

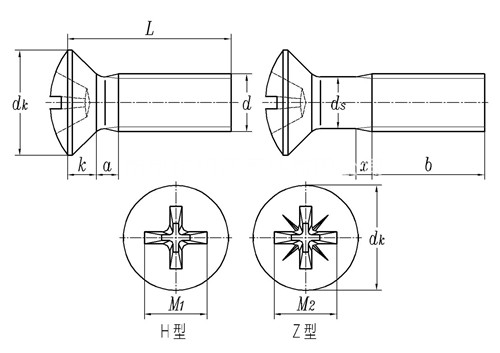

公称直径 M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
b 最小值 25 25 25 25 38 38 38 38 38 38
dk 最大值 3 3.8 4.7 5.5 7.3 8.4 9.3 11.3 15.8 18.3
最小值 2.7 3.5 4.4 5.2 6.94 8.04 8.94 10.87 15.37 17.78
k 最大值=公称 1 1.2 1.5 1.65 2.35 2.7 2.7 3.3 4.65 5
槽号 0 0 1 1 2 2 2 3 4 4
m H型 1.9 2 3 3.4 4.8 5.2 5.4 7.3 9.6 10.4
Z型 1.9 2.2 2.8 3.1 4.6 5 5.3 7.1 9.5 10.3
深度 H型 最大值 1.2 1.5 1.85 2.2 2.75 3.2 3.4 4 5.25 6
最小值 0.9 1.2 1.5 1.8 2.25 2.7 2.9 3.5 4.75 5.5
Z型 最大值 1.2 1.4 1.75 2.08 2.7 3.1 3.35 3.85 5.2 6.05
最小值 0.95 1.15 1.5 1.83 2.25 2.65 2.9 3.4 4.75 5.6
①,无螺纹部分杆径约等于螺纹中径或允许等于螺纹大径
