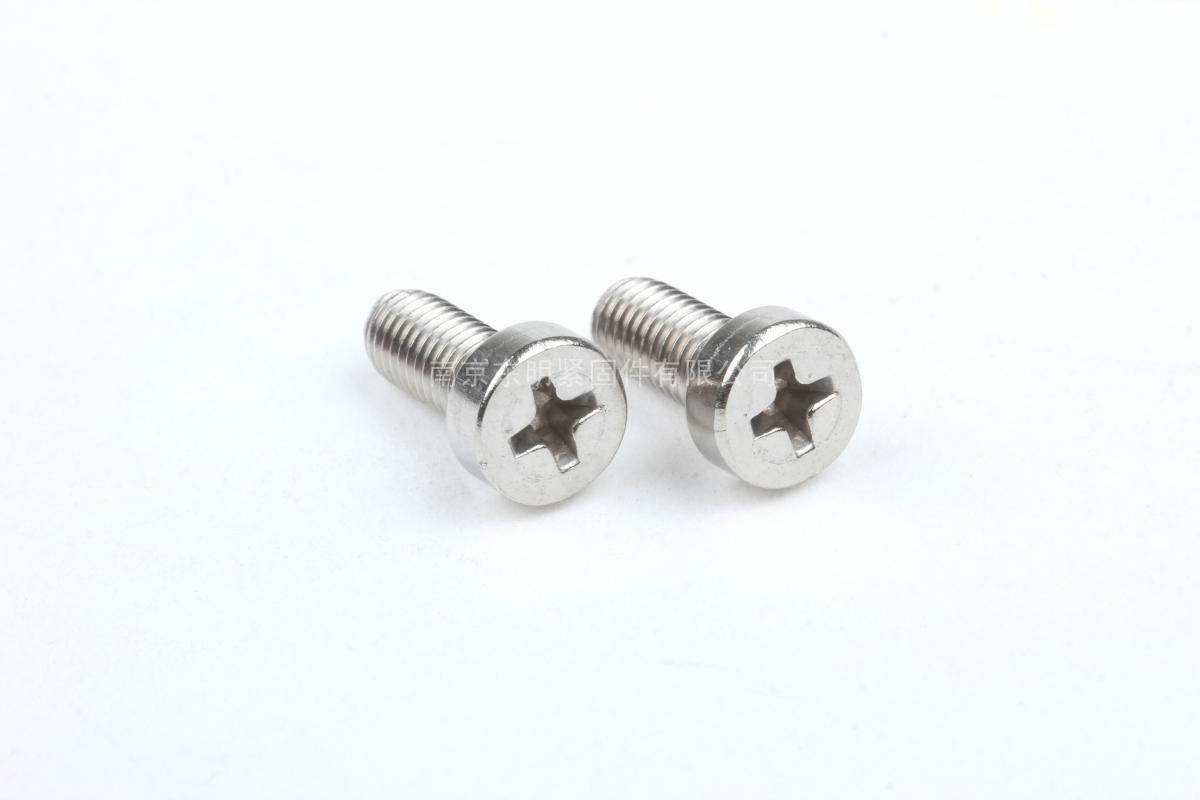

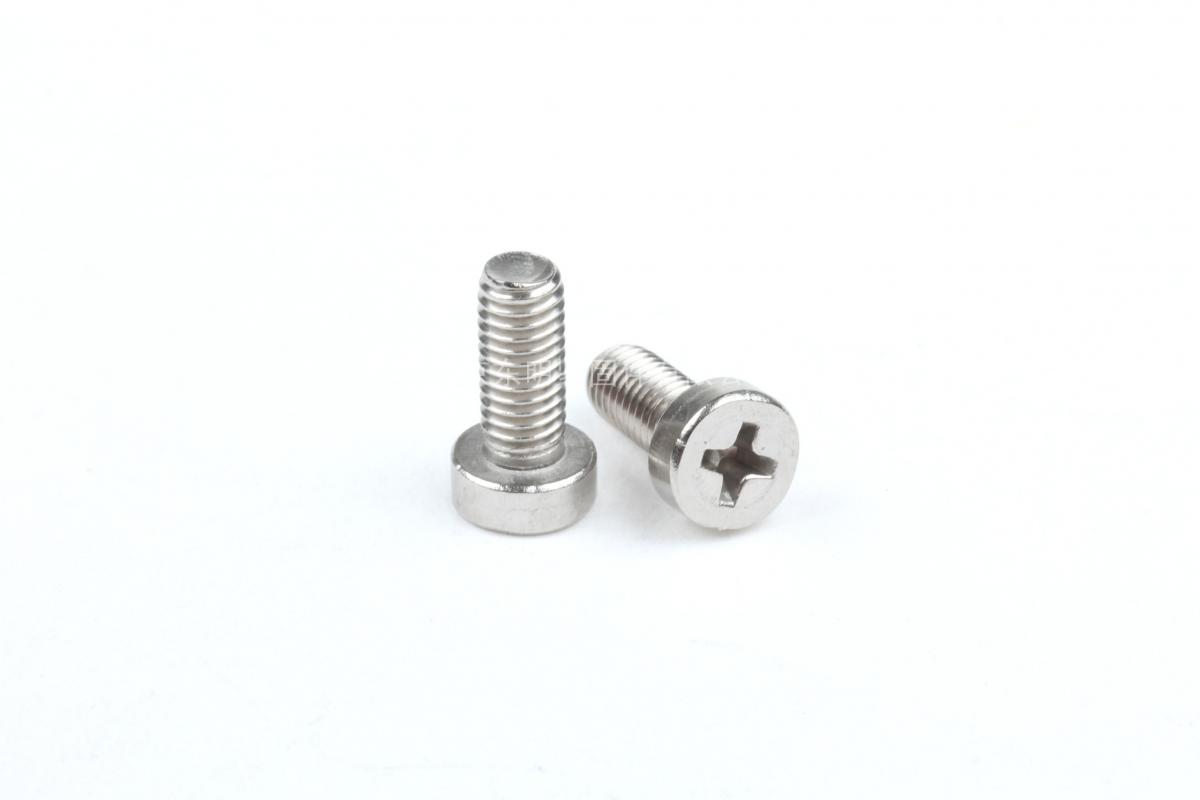

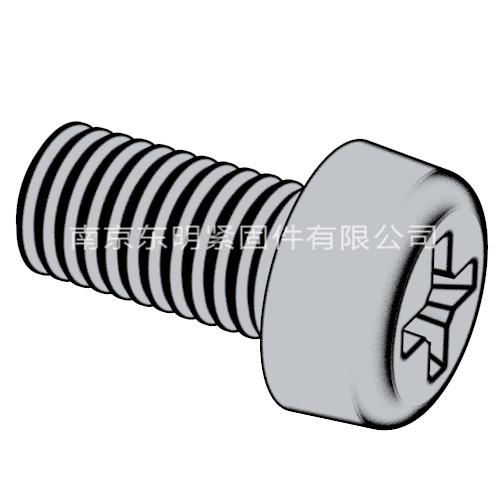

GB/ T 822 - 2016 十字槽圆柱头螺钉
工艺：
详细信息
GB/T 822 - 2016 十字槽圆柱头螺钉
材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。
表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。
盐雾时间：可做48H、72H、120H、240H等。
可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

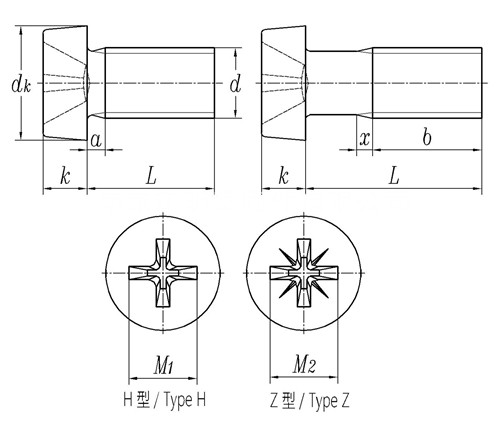

| 公称直径 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | ||
| P | 螺距 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | |
| b | 最小值 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | |
| dk | 最大值 | 4.5 | 5.5 | 6 | 7 | 8.5 | 10 | 13 | |
| 最小值 | 4.32 | 5.32 | 5.82 | 6.78 | 8.28 | 9.78 | 12.73 | ||
| k | 最大值 | 1.8 | 2 | 2.4 | 2.6 | 3.3 | 3.9 | 5 | |
| 最小值 | 1.66 | 1.86 | 2.26 | 2.46 | 3.12 | 3.6 | 4.7 | ||
| 槽号 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | ||
| m | H型(参考) | 2.7 | 3.5 | 3.8 | 4.1 | 4.8 | 6.2 | 7.7 | |
| Z型(参考) | 2.4 | 3.5 | 3.7 | 4 | 4.6 | 6.1 | 7.5 | ||
| 深度 | H型 | 最小值 | 1.2 | 0.86 | 1.15 | 1.45 | 2.14 | 2.25 | 3.73 |
| 最大值 | 1.62 | 1.43 | 1.73 | 2.03 | 2.73 | 2.86 | 4.36 | ||
| Z型 | 最小值 | 1.1 | 1.22 | 1.34 | 1.6 | 2.26 | 2.46 | 3.88 | |
| 最大值 | 1.35 | 1.47 | 1.8 | 2.06 | 2.72 | 2.92 | 4.34 | ||
