GB/ T 823 - 2016 十字槽小盘头螺钉
工艺：
详细信息

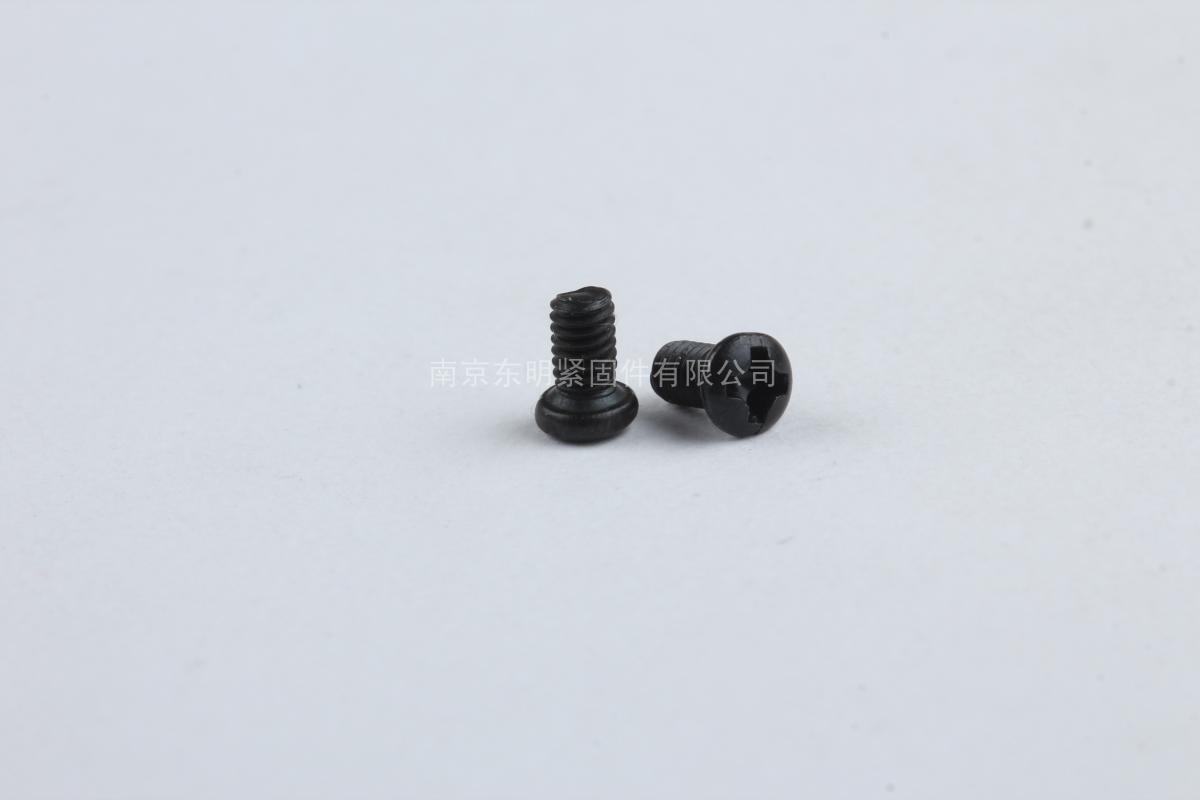

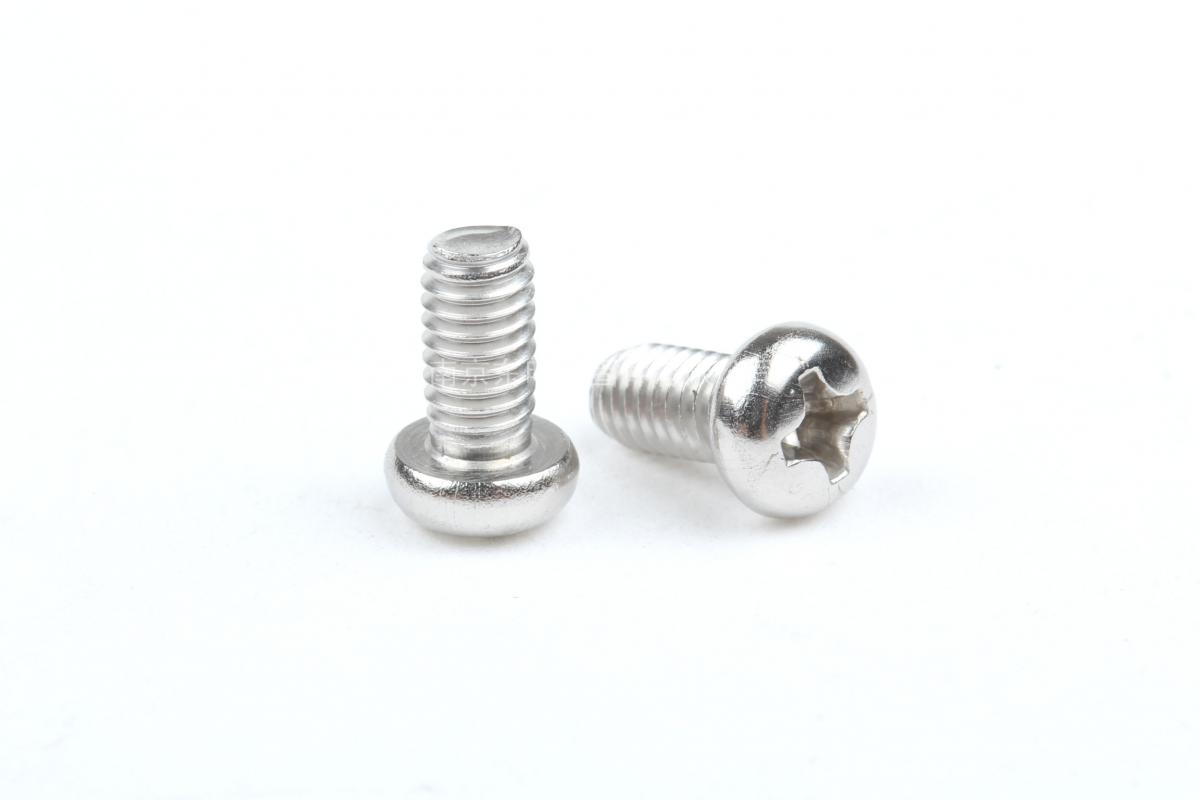

GB/T 823 - 2016 十字槽小盘头螺钉
材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。
表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。
盐雾时间：可做48H、72H、120H、240H等。
可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

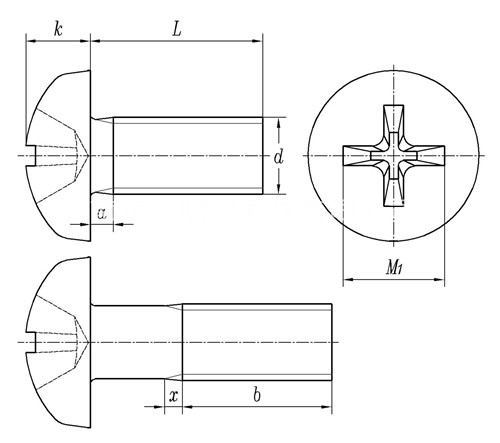

| 公称直径 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | |
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 |
| b | 最小值 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 |
| dk | 最大值=公称 | 3.5 | 4.5 | 5.5 | 6 | 7 | 9 | 10.5 | 14 |
| 最小值 | 3.2 | 4.2 | 5.2 | 5.7 | 6.64 | 8.64 | 10.07 | 13.57 | |
| k | 最大值=公称 | 1.4 | 1.8 | 2.15 | 2.45 | 2.75 | 3.45 | 4.1 | 5.4 |
| 最小值 | 1.26 | 1.66 | 2.01 | 2.31 | 2.61 | 3.27 | 3.8 | 5.1 | |
| 槽号 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | |
| m | ≈ | 2.2 | 2.6 | 3.5 | 3.8 | 4.1 | 4.8 | 6.2 | 7.7 |
| 深度 | 最大值 | 1.01 | 1.42 | 1.43 | 1.73 | 2.03 | 2.73 | 2.86 | 4.36 |
| 最小值 | 0.6 | 1 | 0.86 | 1.15 | 1.45 | 2.14 | 2.26 | 3.73 | |
| ①,当公称长度L＞10d或L≥50mm时，螺钉应制出全螺纹 | |||||||||
| ②,无螺纹部分杆径约等于螺纹中径或等于螺纹大径 | |||||||||
