QC/ T 383 - 2013 六角头锥形磁性螺塞
工艺：
详细信息
QC/T 383 - 2013 六角头锥形磁性螺塞

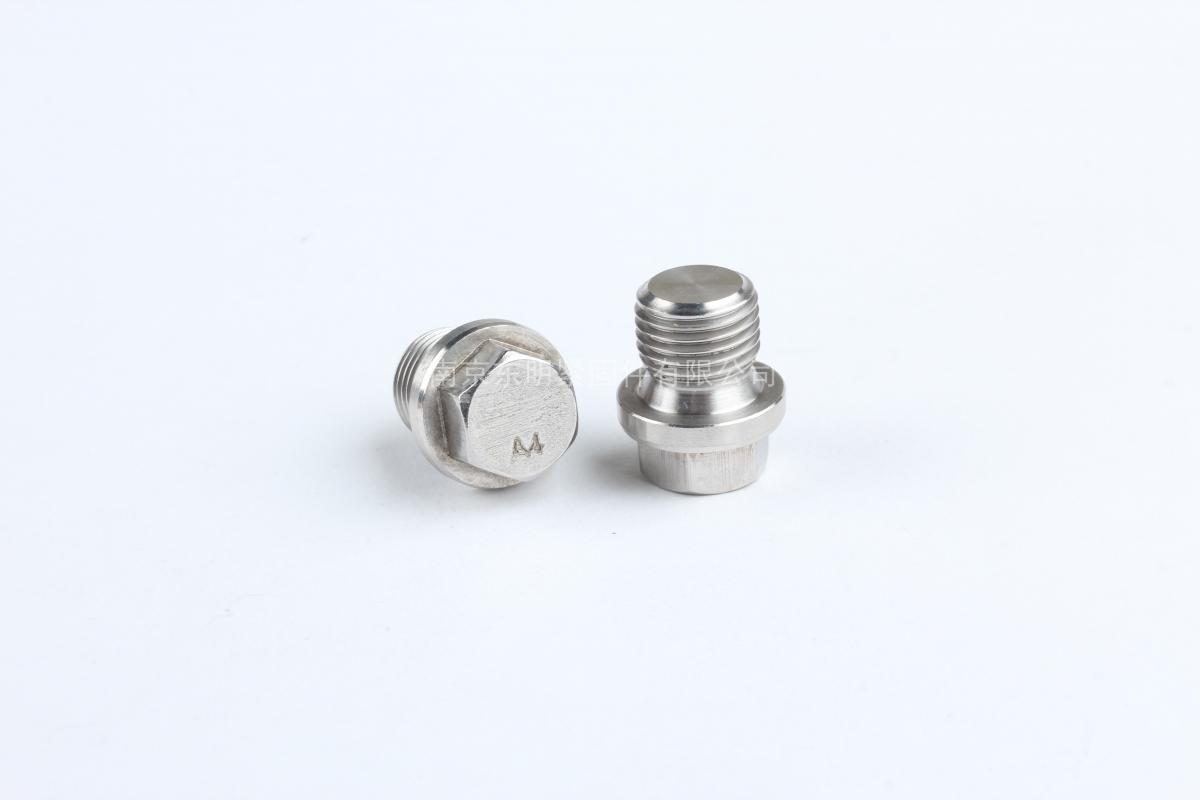

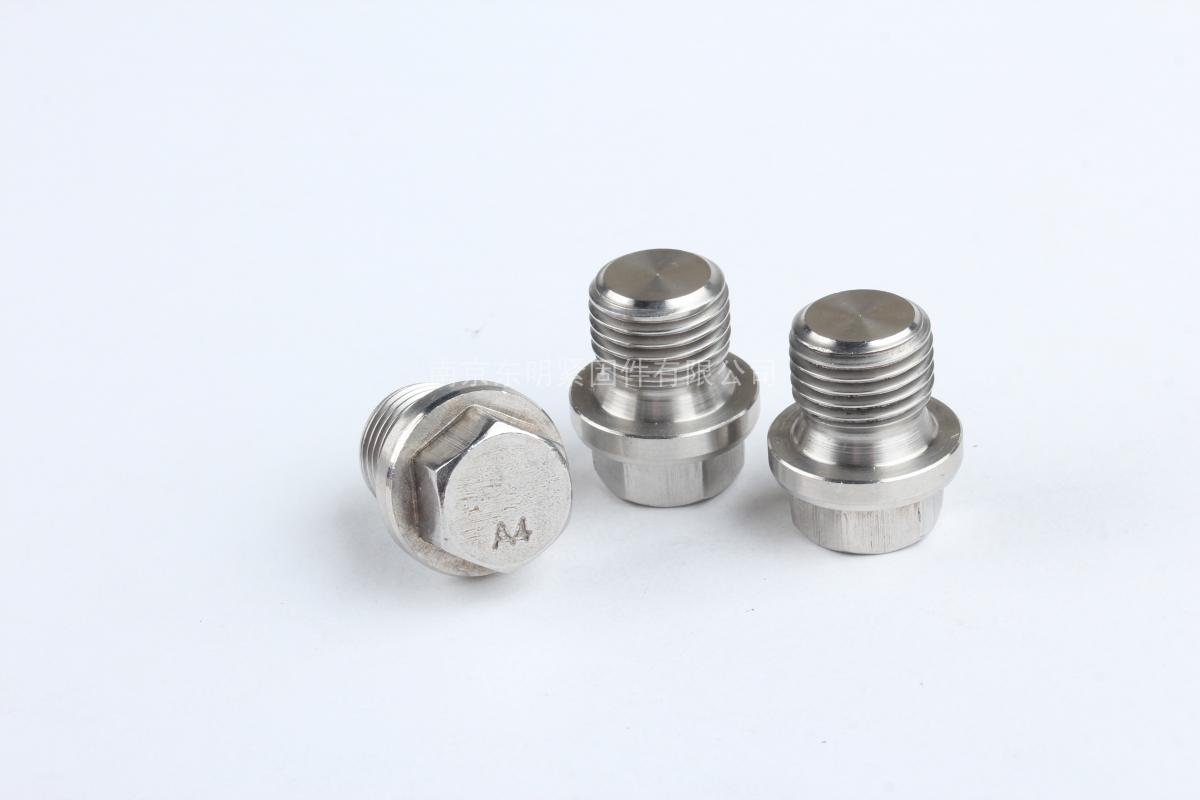

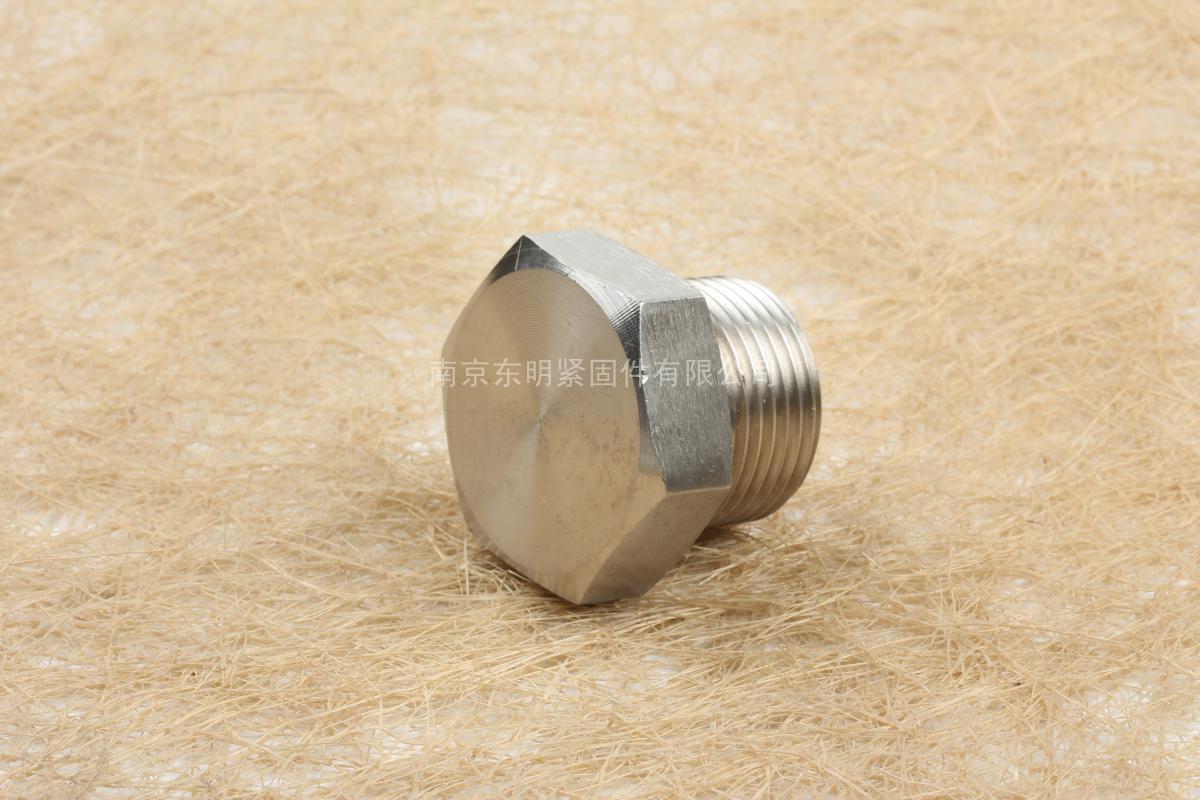

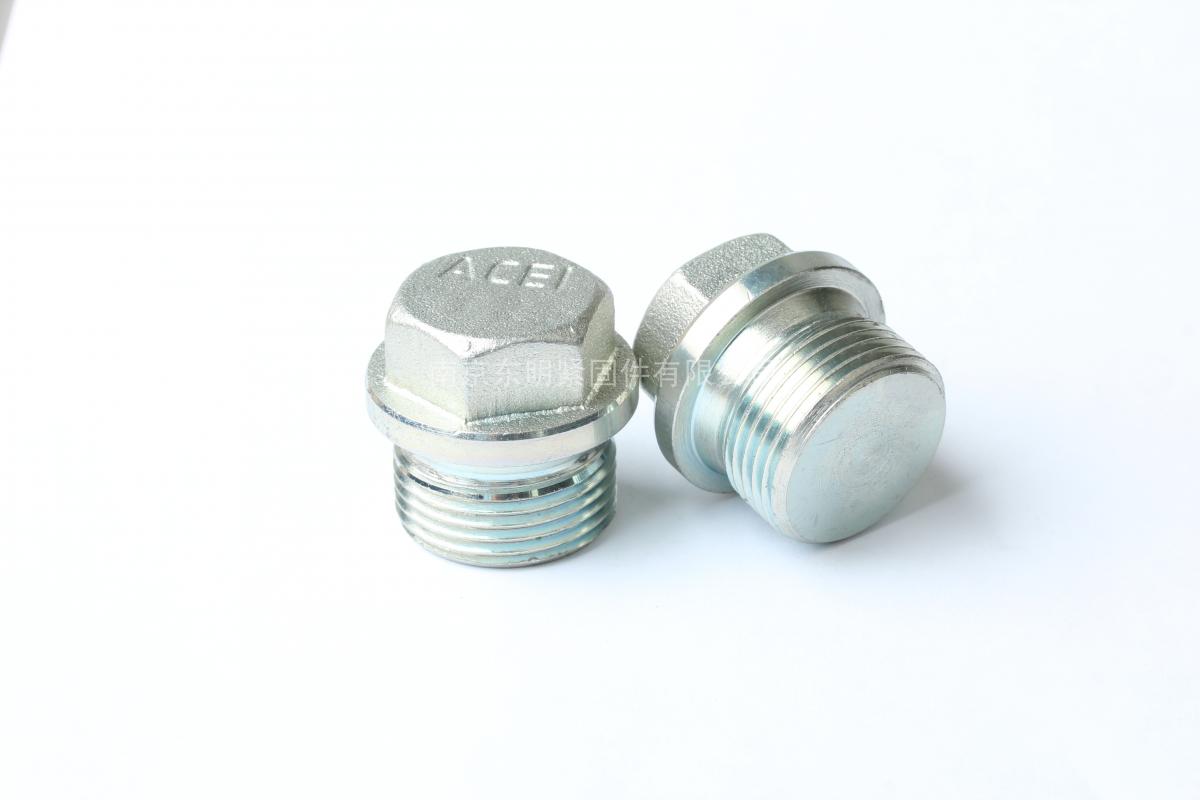

螺塞是通过螺纹连接以阻止液体渗漏的零件，螺纹可用标准螺纹或管螺纹。
材质、等级：304不锈钢、316不锈钢等，具有不生锈、耐腐蚀、硬度高等优点，可以大大提高使用寿命。
螺塞形状来分：有内六角螺塞（PN=31.5MPa）、圆柱头喉塞、外六角螺塞（PN=31.5MPa）、锥管螺纹内六角螺塞（PN=10MPa）、圆柱管螺纹内六角螺塞、60°圆锥管螺纹螺塞、高压螺塞等。
标准：QC/T378、QC/T381、QC/T383、QC/T385等。
南京东明紧固件有限公司专业销售螺塞等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

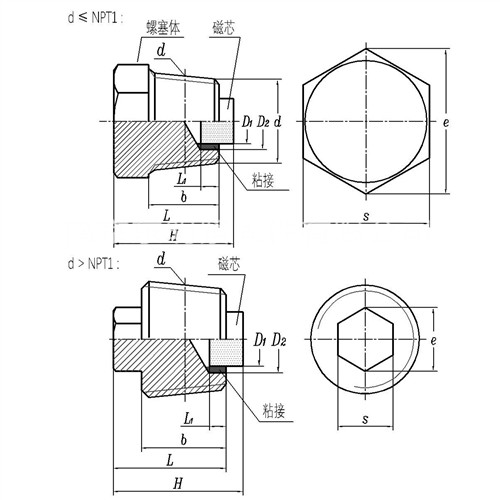

| 公称直径 d | NPT3/8 | NPT1/2 | NPT3/4 | NPT1 | NPT1-1/4 | NPT1-1/2 | |
| s | 最大值 | 18 | 24 | 27 | 34 | 24 | 27 |
| 最小值 | 17.73 | 23.67 | 26.67 | 33.38 | 23.67 | 26.67 | |
| e | 最小值 | 20.03 | 26.75 | 30.14 | 37.72 | 26.75 | 30.14 |
| H | 23.5 | 27.5 | 29 | 35 | 37 | 37 | |
| b | 15 | 19 | 19 | 24 | 24 | 24 | |
| L | 21 | 25 | 26 | 32 | 33 | 33 | |
| L1 | 2.5 | 2.5 | 4 | 5 | 6 | 8 | |
| D2 | 9 | 13 | 17.5 | 24 | 28 | 32 | |
| D1 | 最大值 | 8.1 | 12.12 | 16.12 | 22.14 | 26.14 | 30.14 |
| 最小值 | 8 | 12 | 16 | 22 | 26 | 30 | |
| 磁芯规格 | 8*5 | 12*5 | 16*7 | 22*8 | 26*10 | 30*12 | |
