QC/ T 385 - 1999 六角头磁性螺塞
工艺：
详细信息

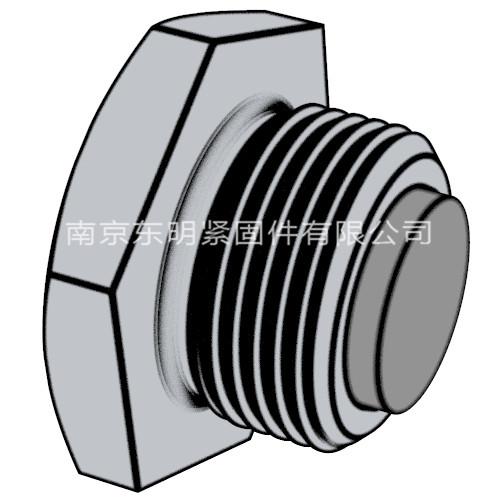

QC/T 385 - 1999 六角头磁性螺塞

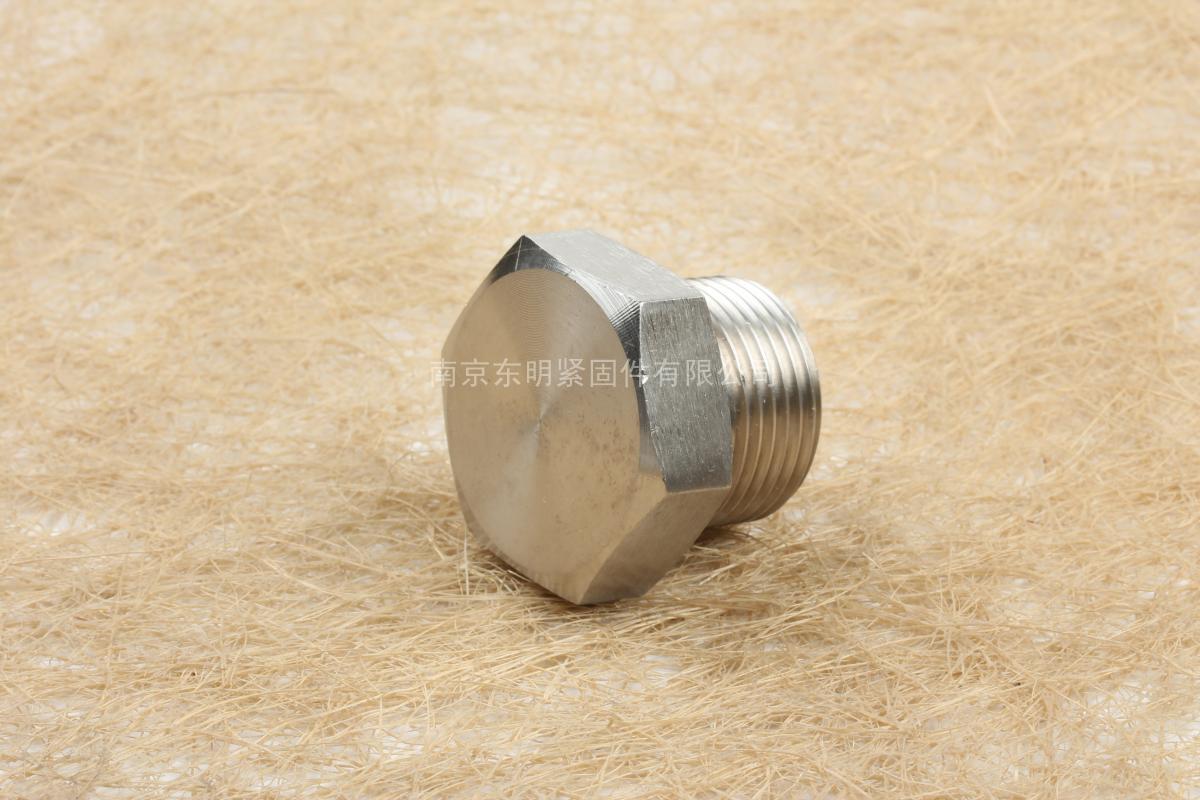

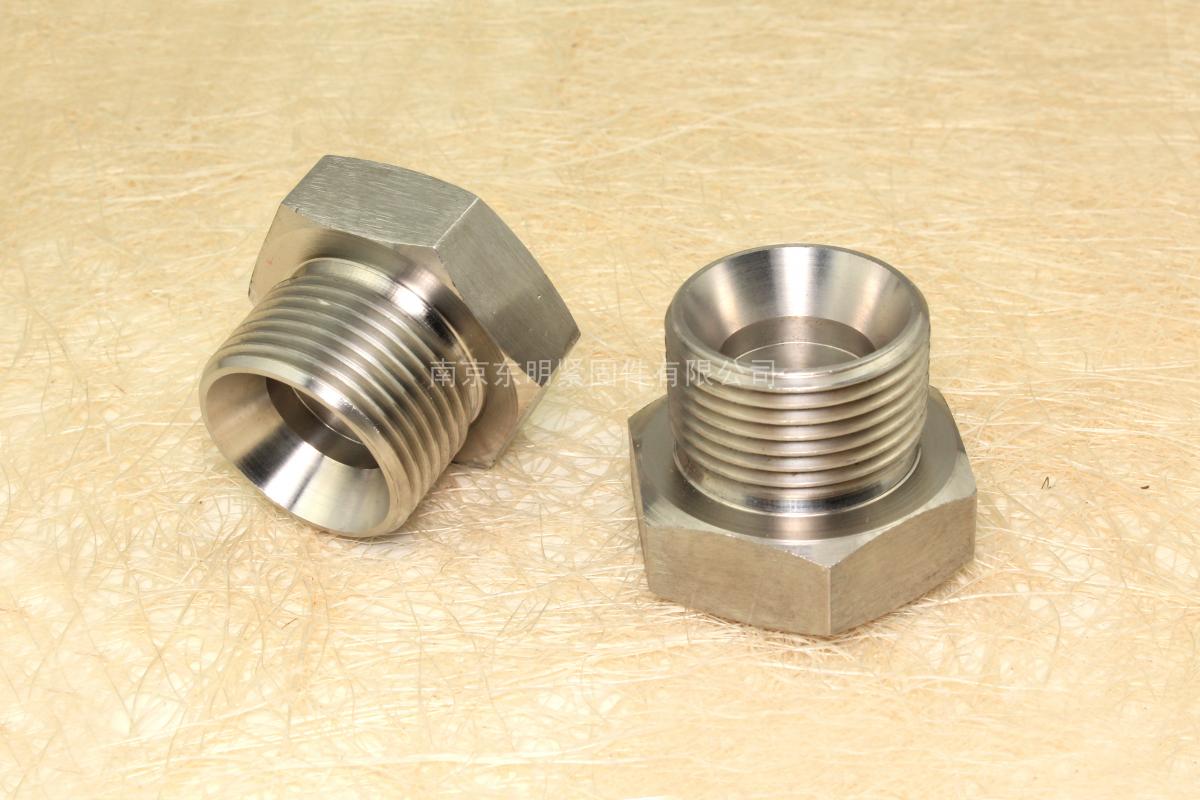

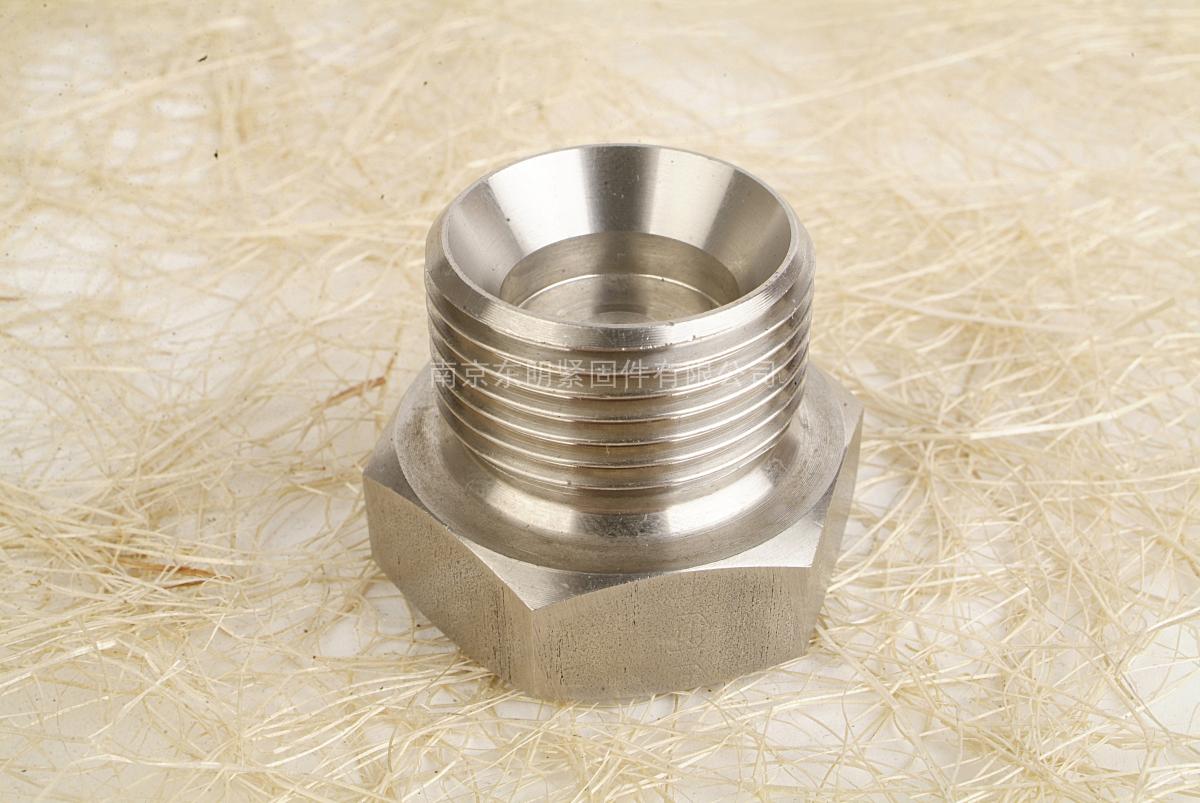

螺塞是通过螺纹连接以阻止液体渗漏的零件，螺纹可用标准螺纹或管螺纹。
材质、等级：304不锈钢、316不锈钢等，具有不生锈、耐腐蚀、硬度高等优点，可以大大提高使用寿命。
螺塞形状来分：有内六角螺塞（PN=31.5MPa）、圆柱头喉塞、外六角螺塞（PN=31.5MPa）、锥管螺纹内六角螺塞（PN=10MPa）、圆柱管螺纹内六角螺塞、60°圆锥管螺纹螺塞、高压螺塞等。
标准：QC/T378、QC/T381、QC/T383、QC/T385等。
南京东明紧固件有限公司专业销售螺塞等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

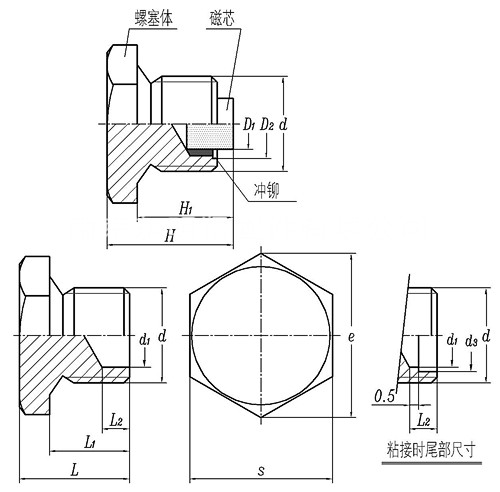

| 公称直径 | M16 | M20 | M24 | M30 | M36 | M42 | ||
| P | 螺距 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | |
| H | 17.5 | 20.5 | 24 | 27 | 32 | 36 | ||
| H1 | 12.5 | 14.5 | 17 | 19 | 22 | 24 | ||
| D1 | 冲铆用 | 8 | 12 | 16 | 20 | 24 | 30 | |
| D2 | 冲铆用 | 9 | 13.6 | 17.6 | 21.6 | 26.4 | 32.4 | |
| L | 15 | 18 | 21 | 24 | 28 | 32 | ||
| L1 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| L2 | 2.5 | 2.5 | 4 | 5 | 6 | 8 | ||
| d1 | 粘接用 | 最大值 | 8.1 | 12.12 | 16.12 | 20.14 | 24.14 | 30.14 |
| 最小值 | 8 | 12 | 16 | 20 | 24 | 30 | ||
| d3 | 粘接用 | 10 | 14 | 18 | 23 | 28 | 34 | |
| s | 最大值 | 24 | 27 | 34 | 41 | 50 | 55 | |
| 最小值 | 23.67 | 26.67 | 33.38 | 40.38 | 49.38 | 54.26 | ||
| e | 最小值 | 26.75 | 30.14 | 37.72 | 45.63 | 55.8 | 61.31 | |
