DIN 910 - 2012 带肩的外六角螺旋塞.重载圆柱螺纹 （标准型）

工艺：

详细信息

DIN 910 - 2012 带肩的外六角螺旋塞.重载圆柱螺纹 （标准型）



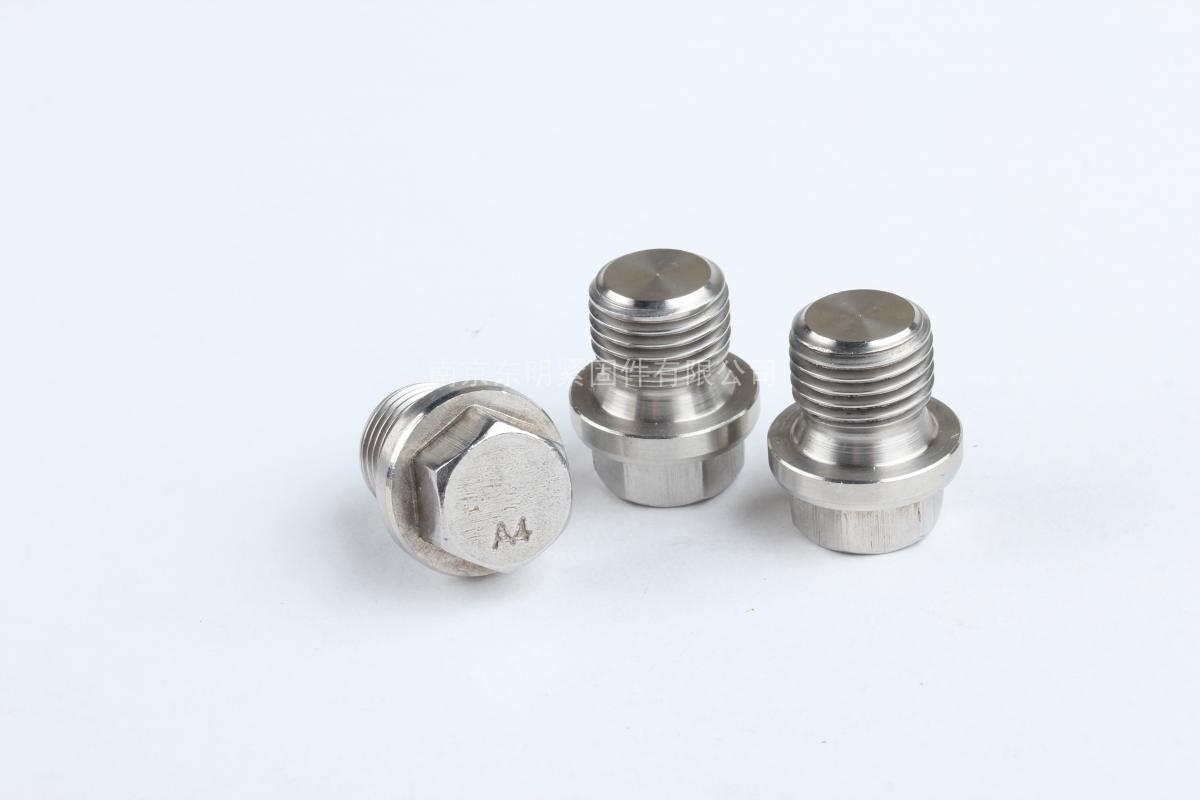

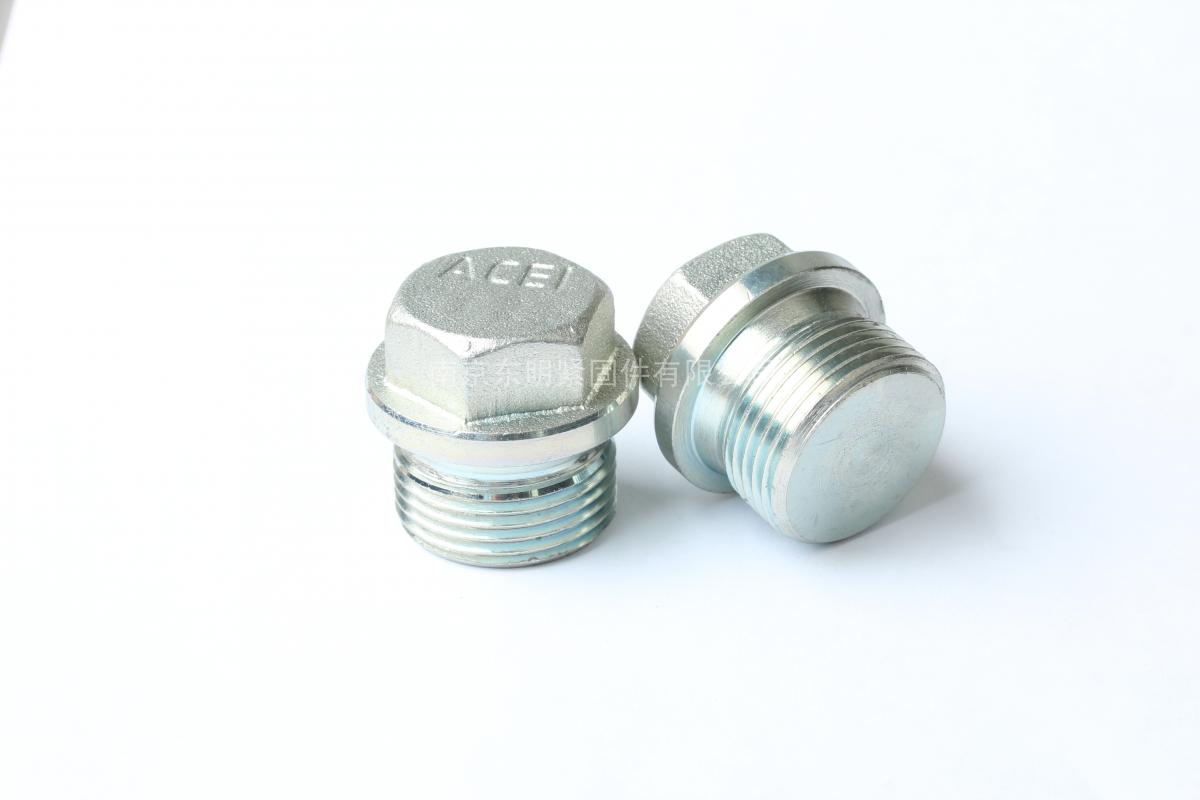

喉塞是一种装在管道或螺纹上，主要起到堵塞作用的部件。主要是防止管道内的液体、气体等泄露。



材质、等级：304不锈钢、316不锈钢等，具有不生锈、耐腐蚀、硬度高等优点，可以大大提高使用寿命。



喉塞形状来分：有内六角喉塞、内六角圆柱头喉塞、六角头螺塞等。标准：DIN906、DIN908、DIN910等。



南京东明紧固件有限公司专业销售喉塞等，如需技术选型及参数请联系客服。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428



手机咨询：13584080500

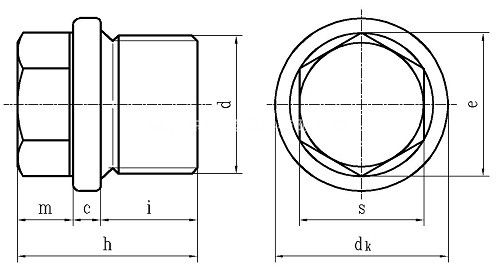

公称直径 M10 M12 - - M14 M16 - - M18 M20 - - M22 M24 M26 - M27 M30 M33 M36 M38 M39 M42 M45 M48 M52 - M56 M60 M64
d 管螺纹 G 1/8 A - G 1/4A# G 1/4A - - G 3/8A# G 3/8A - - G 1/2A# G 1/2A - - - G 3/4A# G 3/4A - G 1A - G 1 1/8A - G 1 1/4A - G 1 1/2A - G 1 3/4A - G 2A -
P 螺距 1 1 1.5 - - 1.5 1.5 - - 1.5 1.5 - - 1.5 1.5 1.5 - - 1.5 - 1.5 1.5 - 1.5 1.5 1.5 1.5 - - - -
螺距 2 - - - - - - - - - 2* - - - - - - 2 2 2 2 - 2 2 2 2 2 - 2 2 2
c 最小值=公称 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 5 5
最大值 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5
dk 最大值=公称 14 17 18 18 19 21 22 22 23 25 26 26 27 29 31 32 32 36 39 42 44 46 49 52 55 60 62 64 68 72
最小值 13.57 16.57 17.57 17.57 18.48 20.48 21.48 21.48 22.48 24.48 25.48 25.48 26.48 28.48 30.38 31.38 31.38 35.38 38.38 41.38 43.38 45.38 48.38 51.26 54.26 59.26 61.26 63.26 67.26 71.26
e 最小值 DIN 475-1 - - - - - 18.72 18.72 18.72 18.72 20.88 20.88 20.88 20.88 23.91 - - - - - - - - - - - - - - - -
DIN ISO 272 10.89 14.2 14.2 14.2 14.2 17.59 17.59 17.59 17.59 19.85 19.85 19.85 19.85 22.78 26.17 26.17 26.17 26.17 29.56 29.56 29.56 29.56 32.95 32.95 32.95 32.95 32.95 32.95 32.95 32.95
i 公称 8 12 8 12 12 12 8 12 12 14 10 14 14 14 16 12 16 16 16 16 16 16 16 16 16 16 20 20 20 20
最小值 7.8 11.8 7.8 11.8 11.8 11.8 7.8 11.8 11.8 13.8 9.8 13.8 13.8 13.8 15.8 11.8 15.8 15.8 15.8 15.8 15.8 15.8 15.8 15.8 15.8 15.8 19.8 19.8 19.8 19.8
最大值 8.2 12.2 8.2 12.2 12.2 12.2 8.2 12.2 12.2 14.2 10.2 14.2 14.2 14.2 16.2 12.2 16.2 16.2 16.2 16.2 16.2 16.2 16.2 16.2 16.2 16.2 20.2 20.2 20.2 20.2
h ≈ 17 21 17 21 21 21 17 21 24 26 22 26 26 27 30 26 30 30 32 32 32 32 33 33 33 33 40 40 40 40
m 公称 6 6 6 6 6 6 6 6 8 8 8 8 8 9 10 10 10 10 11 11 11 11 12 12 12 12 15 15 15 15
最小值 5.76 5.76 5.76 5.76 5.76 5.76 5.76 5.76 7.71 7.71 7.71 7.71 7.71 8.71 9.71 9.71 9.71 9.71 10.65 10.65 10.65 10.65 11.65 11.65 11.65 11.65 14.65 14.65 14.65 14.65
最大值 6.24 6.24 6.24 6.24 6.24 6.24 6.24 6.24 8.29 8.29 8.29 8.29 8.29 9.29 10.29 10.29 10.29 10.29 11.35 11.35 11.35 11.35 12.35 12.35 12.35 12.35 15.35 15.35 15.35 15.35
s DIN 475-1 最大值 - - - - - 17 17 17 17 19 19 19 19 22 - - - - - - - - - - - - - - - -
最小值 - - - - - 16.57 16.57 16.57 16.57 18.48 18.48 18.48 18.48 21.16 - - - - - - - - - - - - - - - -
DIN ISO 272 最大值 10 13 13 13 13 16^ 16^ 16^ 16^ 18^ 18^ 18^ 18^ 21^ 24 24 24 24 27 27 27 27 30 30 30 30 36 36 36 36
最小值 9.64 12.57 12.57 12.57 12.57 15.57 15.57 15.57 15.57 17.57 17.57 17.57 17.57 20.16 23.16 23.16 23.16 23.16 26.16 26.16 26.16 26.16 29.16 29.16 29.16 29.16 35 35 35 35
千件重kg 12 20.3 20 23.8 25 35.2 32.2 38.1 48.6 64.5 57.8 66.6 73.4 93.5 120 109 127 148 195 220 238 255 300 340 375 430 572 620 695 774
①,* 仅用于关闭分度阀的螺纹孔。
②,# 尽可能避免使用短螺丝的这些尺寸。 如果在特殊情况下需要它们，则螺纹长度i必须在名称中注明，例如：
螺塞DIN 910 - G 1/4 A×8 - St
③,^ 对于对边宽度SW 16，SW 18和SW 21，为了避免混淆，必须在名称中标明对边宽度。
④,不同对边宽度的重量略有不同。
⑤,管螺纹对应标准为DIN EN ISO 228-1
⑥,公制细螺纹标准为 DIN 13-5, -6 或 -7
