Q 440(B) 开口型平圆头抽芯铆钉 10、11级
工艺：
详细信息

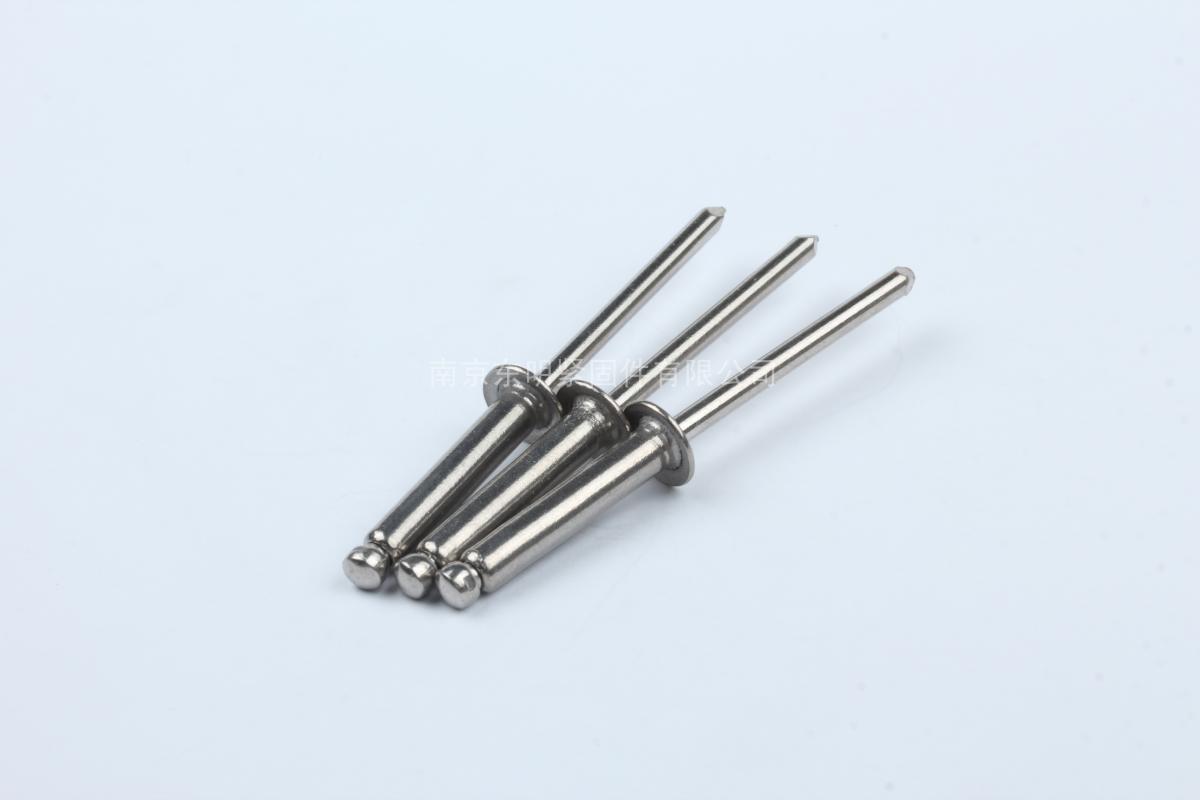

Q 440(B) 开口型平圆头抽芯铆钉 10、11级
材质、等级：（钉芯+钉帽）碳钢+碳钢、碳钢+铝合金、铝合金+铝合金、碳钢+不锈钢、不锈钢304+不锈钢304
表面处理：蓝白锌、不锈钢本色、铝合金阳极氧化（红、绿、蓝等彩色）
盐雾时间：可做72H、144H等，特殊盐雾需要和客服人员进行沟通确认。
南京东明紧固件有限公司专业销售抽芯铆钉等，如需技术选型及参数请联系客服。
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428
手机咨询：13584080500

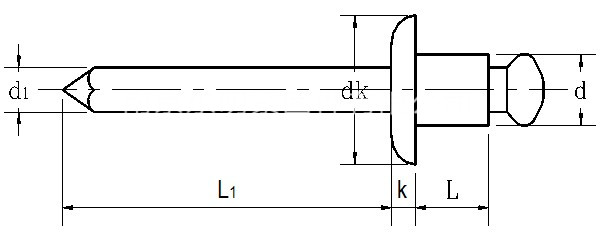

| 公称直径 d | Φ3 | (Φ3.2) | Φ4 | Φ5 | Φ6 | |
| d | 最大值 | 3.08 | 3.28 | 4.08 | 5.08 | 6.08 |
| 最小值 | 2.85 | 3.05 | 3.85 | 4.85 | 5.85 | |
| dk | 最大值 | 6.3 | 6.7 | 8.4 | 10.5 | 12.6 |
| 最小值 | 5.4 | 5.8 | 6.9 | 8.7 | 10.8 | |
| k | 最大值 | 1.3 | 1.3 | 1.7 | 2.1 | 2.5 |
| d1 | 最大值 | 2 | 2 | 2.45 | 2.95 | 3.4 |
| L1 | 最小值 | 25 | 25 | 27 | 27 | 27 |
| 剪切载荷(min)-10级 | 400 | 500 | 850 | 1400 | 2100 | |
| 拉力载荷(min)-10级 | 550 | 700 | 1200 | 2000 | 3000 | |
| 钉芯载荷(max)-10级 | 3000 | 3500 | 5000 | 6500 | 9000 | |
| 剪切载荷(min)-11级 | 550 | 750 | 1250 | 2150 | 3200 | |
| 拉力载荷(min)-11级 | 850 | 1100 | 1800 | 3100 | 4600 | |
| 钉芯载荷(max)-11级 | 3000 | 3500 | 5000 | 6500 | 9000 | |
