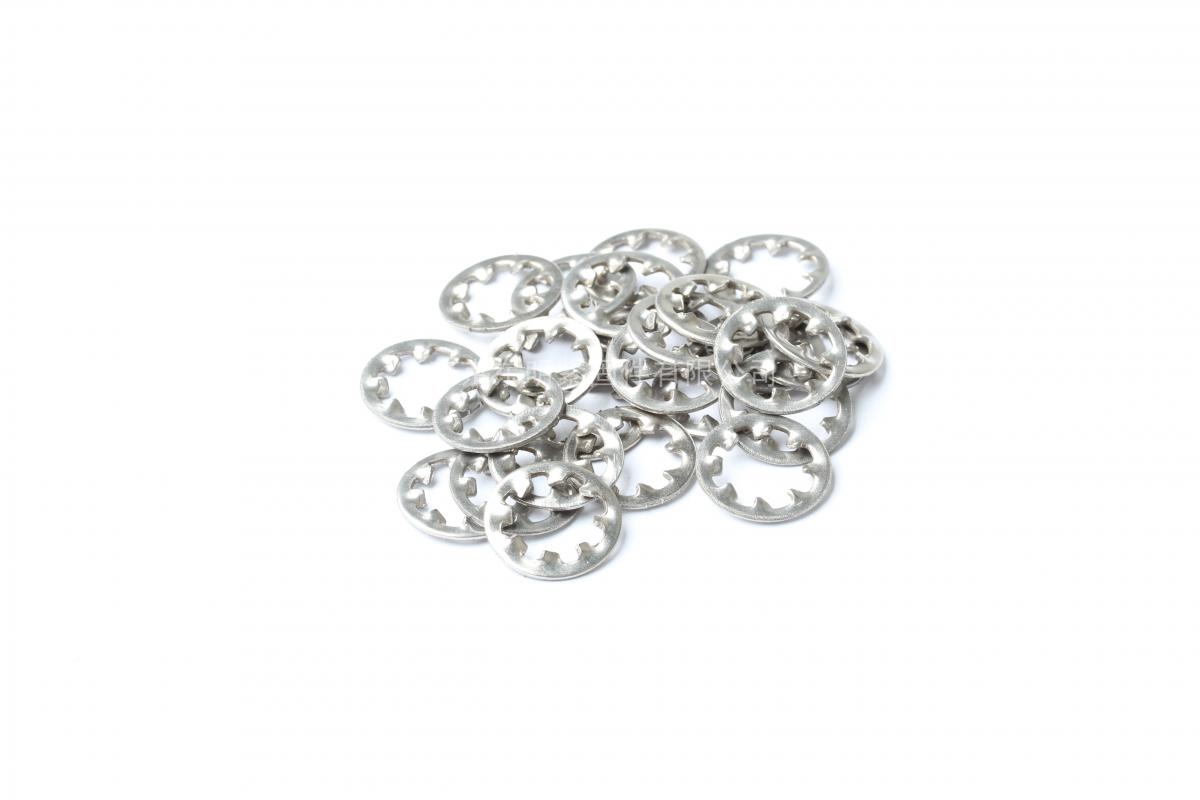

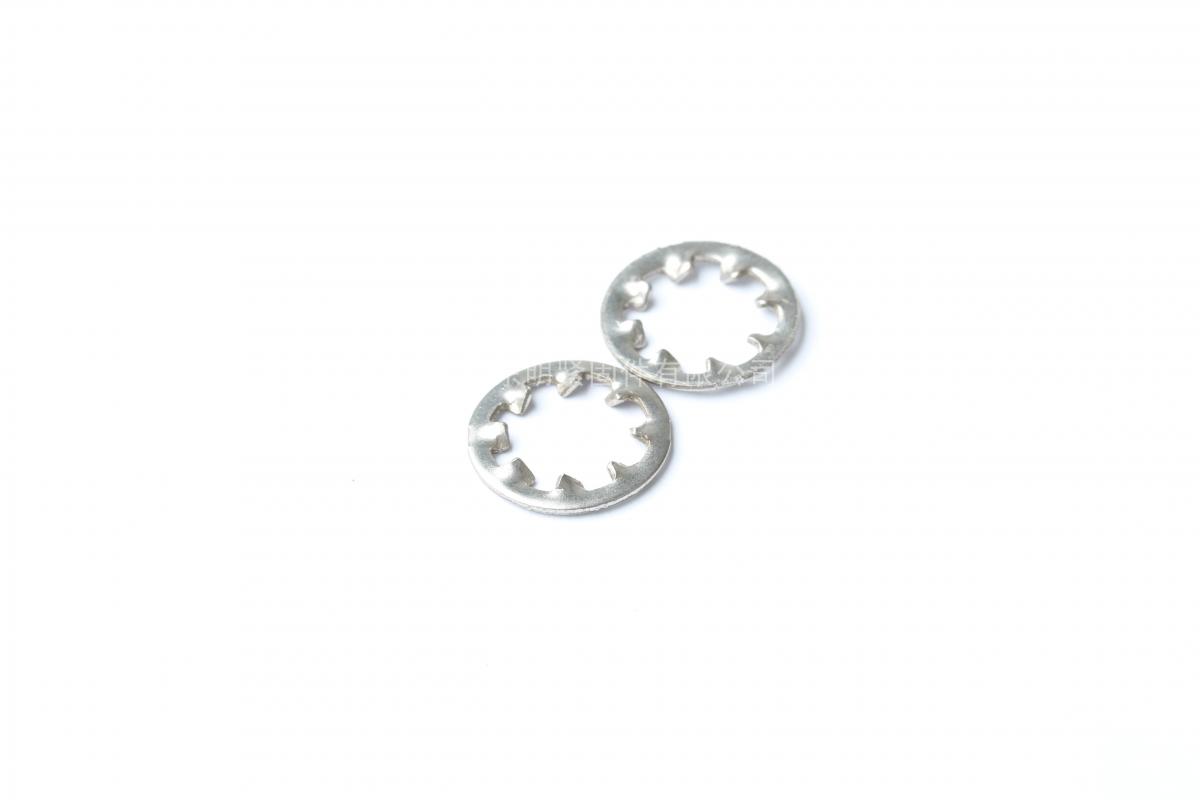

DIN 6798(J) - 1988 内锯齿锁紧垫圈 J型

工艺:

详细信息

DIN 6798(J) - 1988 内锯齿锁紧垫圈 J型



材质、等级:100HV、140HV、200HV、300HV等



表面处理:镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间:可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

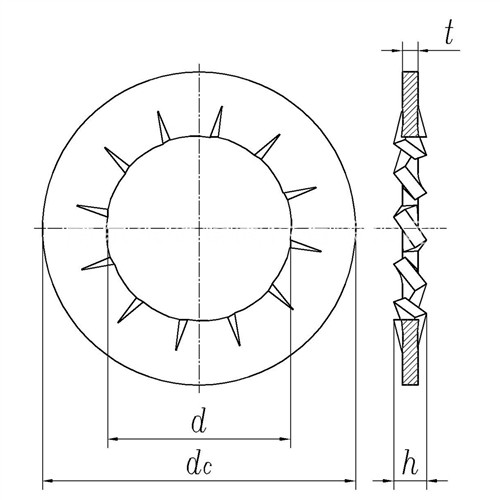

公称直径 1.7 2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15 17 19 21 23 25 28 31
d 最小值=公称 1.7 2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15 17 19 21 23 25 28 31
最大值 1.84 2.34 2.84 3.38 3.88 4.48 5.48 6.62 7.62 8.62 10.77 13.27 15.27 17.27 19.33 21.33 23.33 25.33 28.33 31.39
dc 最大值=公称 3.6 4.5 5.5 6 7 8 10 11 12.5 15 18 20.5 24 26 30 33 36 38 44 48
最小值 3.3 4.2 5.2 5.7 6.64 7.64 9.64 10.57 12.07 14.57 17.57 19.98 23.48 25.48 29.48 32.38 35.38 37.38 43.38 47.38
齿数 最小值 7 7 7 7 8 8 8 9 10 10 12 12 14 14 14 16 16 16 18 18
t 0.3 0.3 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.8 0.9 1 1 1.2 1.4 1.4 1.5 1.5 1.6 1.6
千件重kg 0.02 0.03 0.045 0.06 0.11 0.14 0.28 0.36 0.5 0.8 1.25 1.6 2.3 2.9 5 6 7.5 8 12 14
适用螺纹 M1.6 M2 M2.5 M3 M3.5 M4 M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
