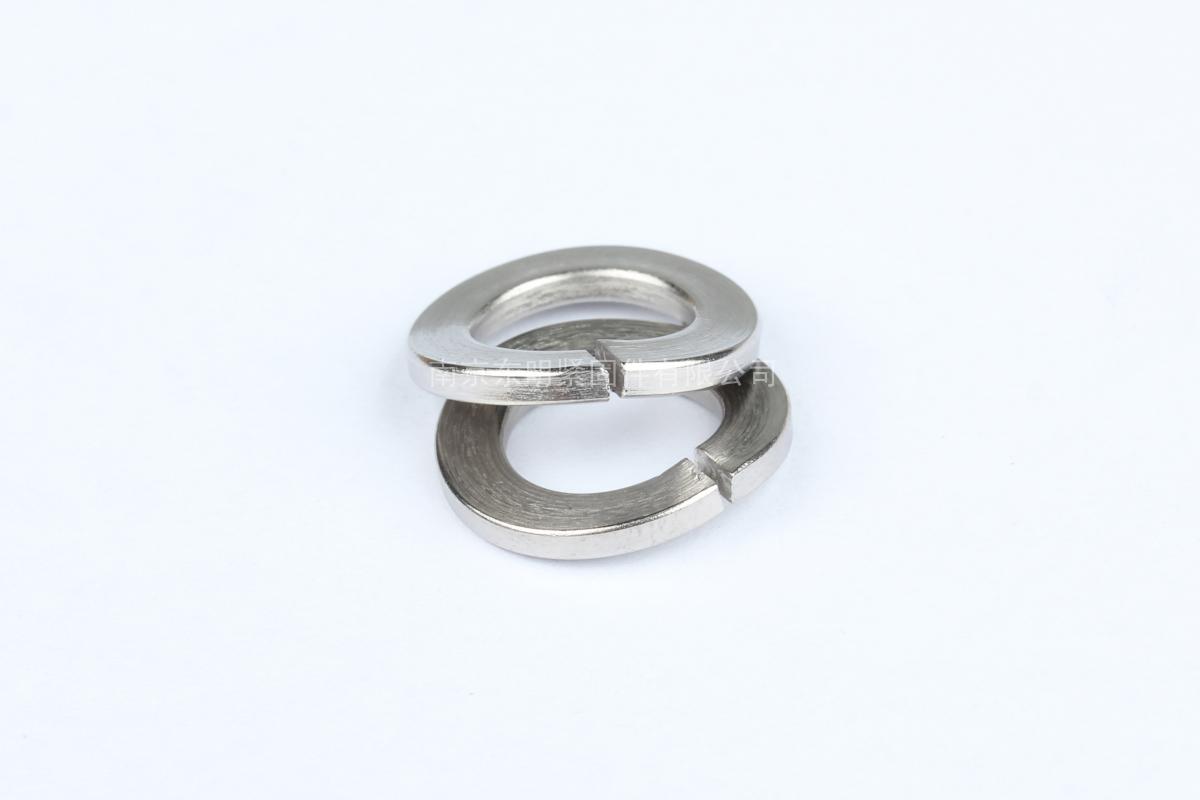

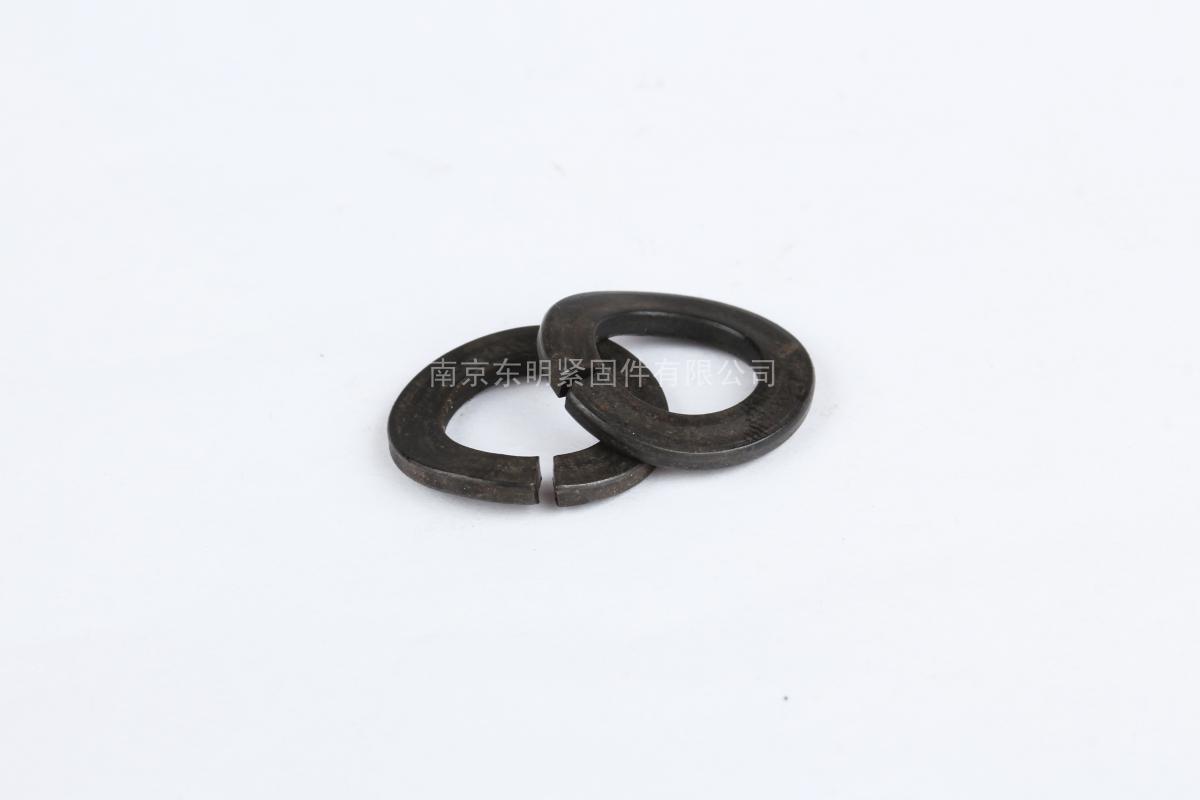

GB/T 7245 - 1987 鞍形弹簧垫圈
工艺：
详细信息
GB/T 7245 - 1987 鞍形弹簧垫圈
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

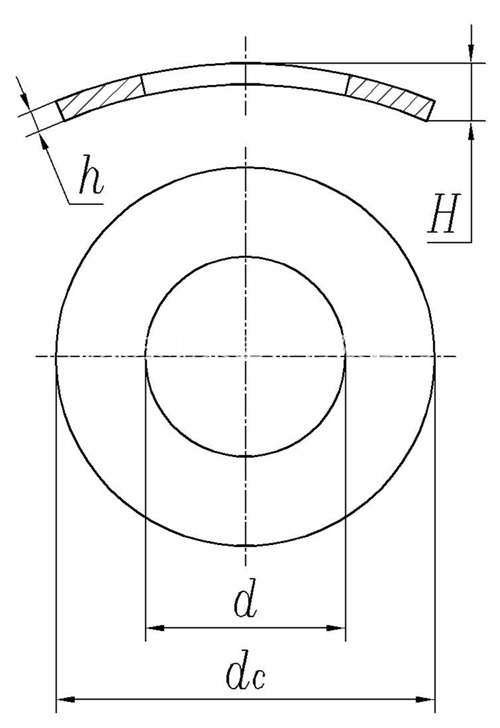

| 规格 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | -14 | 16 | -18 | 20 | -22 | 24 | -27 | 30 | |
| d | 最小值 | 3.1 | 4.1 | 5.1 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 |
| 最大值 | 3.4 | 4.4 | 5.4 | 6.68 | 8.68 | 10.9 | 12.9 | 14.9 | 16.9 | 19.04 | 21.04 | 23.34 | 25.5 | 28.5 | 31.5 | |
| H | 最小值 | 1.1 | 1.2 | 1.5 | 2 | 2.45 | 2.85 | 3.35 | 3.9 | 4.5 | 4.5 | 5.1 | 5.1 | 6.5 | 6.5 | 9.5 |
| 最大值 | 1.3 | 1.4 | 1.7 | 2.2 | 2.75 | 3.15 | 3.65 | 4.3 | 5.1 | 5.1 | 5.9 | 5.9 | 7.5 | 7.5 | 10.5 | |
| h | 公称 | 0.6 | 0.8 | 1.1 | 1.3 | 1.6 | 2 | 2.5 | 3 | 3.2 | 3.6 | 4 | 4.5 | 5 | 5.5 | 6 |
| 最小值 | 0.52 | 0.7 | 1 | 1.2 | 1.5 | 1.9 | 2.35 | 2.85 | 3 | 3.4 | 3.8 | 4.3 | 4.8 | 5.3 | 5.8 | |
| 最大值 | 0.68 | 0.9 | 1.2 | 1.4 | 1.7 | 2.1 | 2.65 | 3.15 | 3.4 | 3.8 | 4.2 | 4.7 | 5.2 | 5.7 | 6.2 | |
| n | 公称 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | 9 |
| 最小值 | 0.9 | 1.1 | 1.4 | 1.9 | 2.35 | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | 5.3 | 5.8 | 6.7 | 7.7 | 8.1 | |
| 最大值 | 1.1 | 1.3 | 1.6 | 2.1 | 2.65 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 5.7 | 6.2 | 7.3 | 8.3 | 9.3 | |
| 千件重(钢制)≈kg | 0.06 | 0.12 | 0.25 | 0.49 | 0.99 | 1.85 | 3.21 | 5.09 | 6.97 | 9.76 | 13.2 | 17.95 | 25.71 | 36.46 | 49.82 | |
