GB/T 7244 - 1987 重型弹簧垫圈
工艺：
详细信息

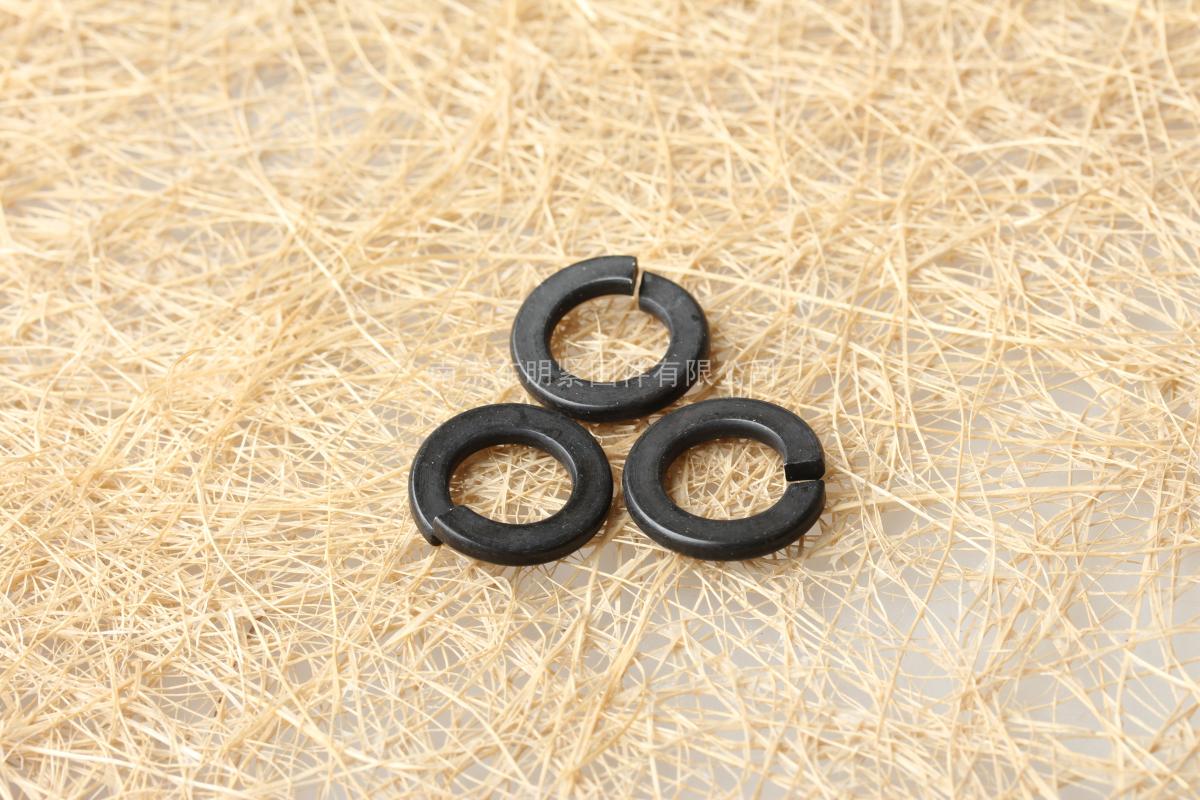

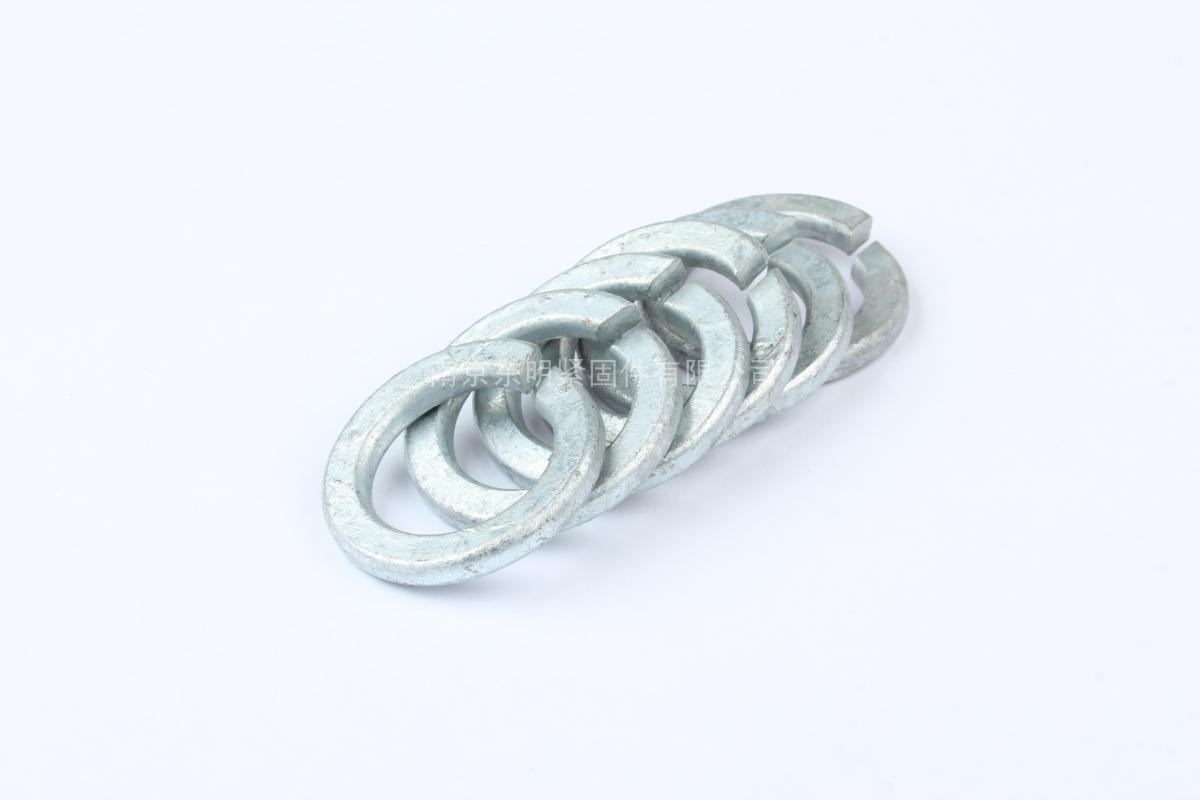

GB/T 7244 - 1987 重型弹簧垫圈
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

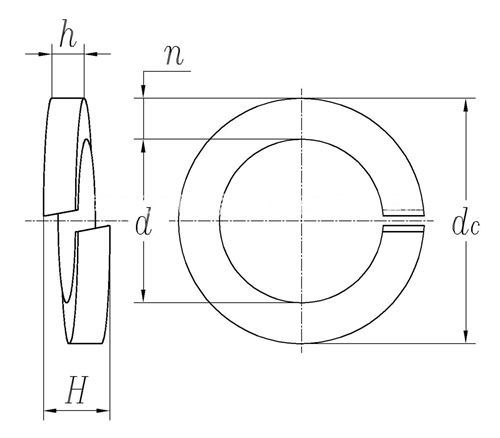

| 规格 | Φ6 | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | Φ30 | (Φ33) | Φ36 | |
| d | 最小值 | 6.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 |
| 最大值 | 6.68 | 8.68 | 10.9 | 12.9 | 14.9 | 16.9 | 19.04 | 21.04 | 23.34 | 25.5 | 28.5 | 31.5 | 34.7 | 37.7 | |
| h | 公称 | 1.8 | 2.4 | 3 | 3.5 | 4.1 | 4.8 | 5.3 | 6 | 6.6 | 7.1 | 8 | 9 | 9.9 | 10.8 |
| 最小值 | 1.65 | 2.25 | 2.85 | 3.3 | 3.9 | 4.6 | 5.1 | 5.8 | 6.3 | 6.8 | 7.7 | 8.7 | 9.6 | 10.5 | |
| 最大值 | 1.95 | 2.55 | 3.15 | 3.7 | 4.3 | 5 | 5.5 | 6.2 | 6.9 | 7.4 | 8.3 | 9.3 | 10.2 | 11.1 | |
| n | 公称 | 2.6 | 3.2 | 3.8 | 4.3 | 4.8 | 5.3 | 5.8 | 6.4 | 7.2 | 7.5 | 8.5 | 9.3 | 10.2 | 11 |
| 最小值 | 2.45 | 3 | 3.6 | 4.1 | 4.6 | 5.1 | 5.6 | 6.1 | 6.9 | 7.2 | 8.2 | 9 | 9.9 | 10.7 | |
| 最大值 | 2.75 | 3.4 | 4 | 4.5 | 5 | 5.5 | 6 | 6.7 | 7.5 | 7.8 | 8.8 | 9.6 | 10.5 | 11.3 | |
| H | 最小值 | 3.6 | 4.8 | 6 | 7 | 8.2 | 9.6 | 10.6 | 12 | 13.2 | 14.2 | 16 | 18 | 19.8 | 21.6 |
| 最大值 | 4.5 | 6 | 7.5 | 8.75 | 10.25 | 12 | 13.25 | 15 | 16.5 | 17.75 | 20 | 22.5 | 24.75 | 27 | |
| 千件重(钢制)≈kg | 0.96 | 2.05 | 3.78 | 5.88 | 8.85 | 12.93 | 17.44 | 24.13 | 33.36 | 40.28 | 57.87 | 78.69 | 104.2 | 133.3 | |
