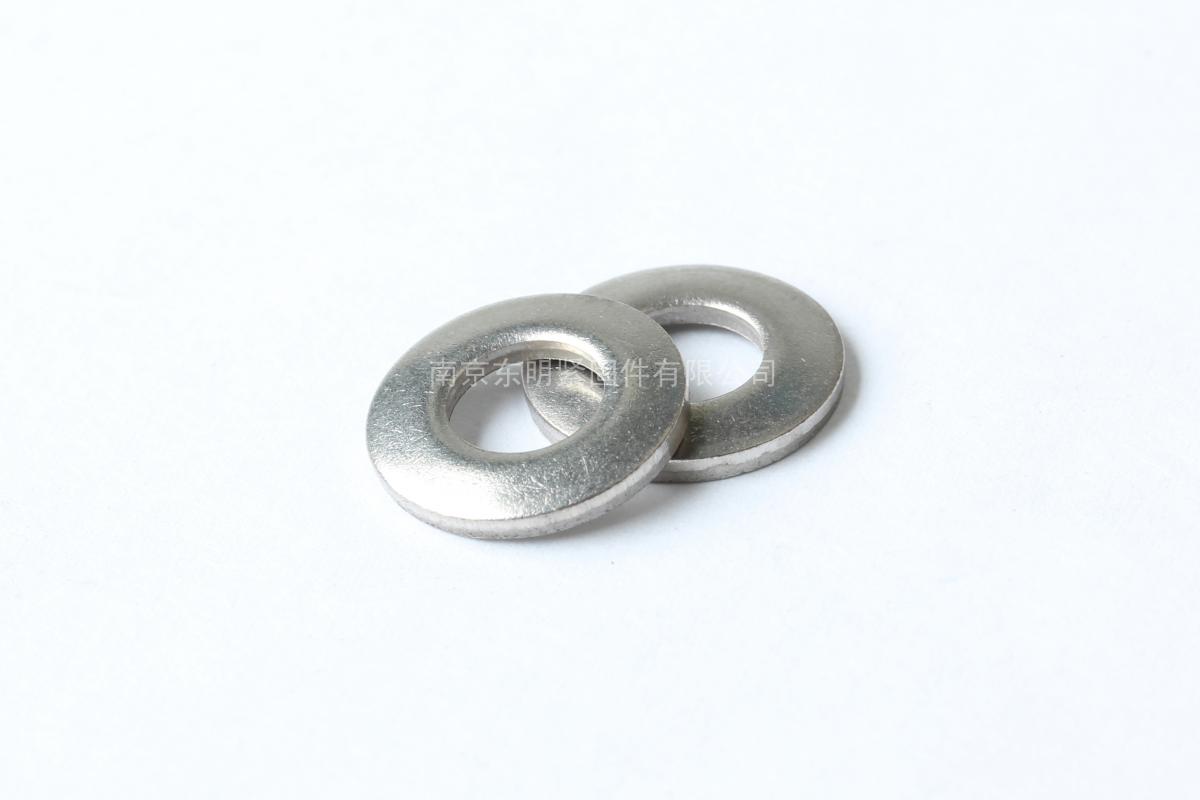

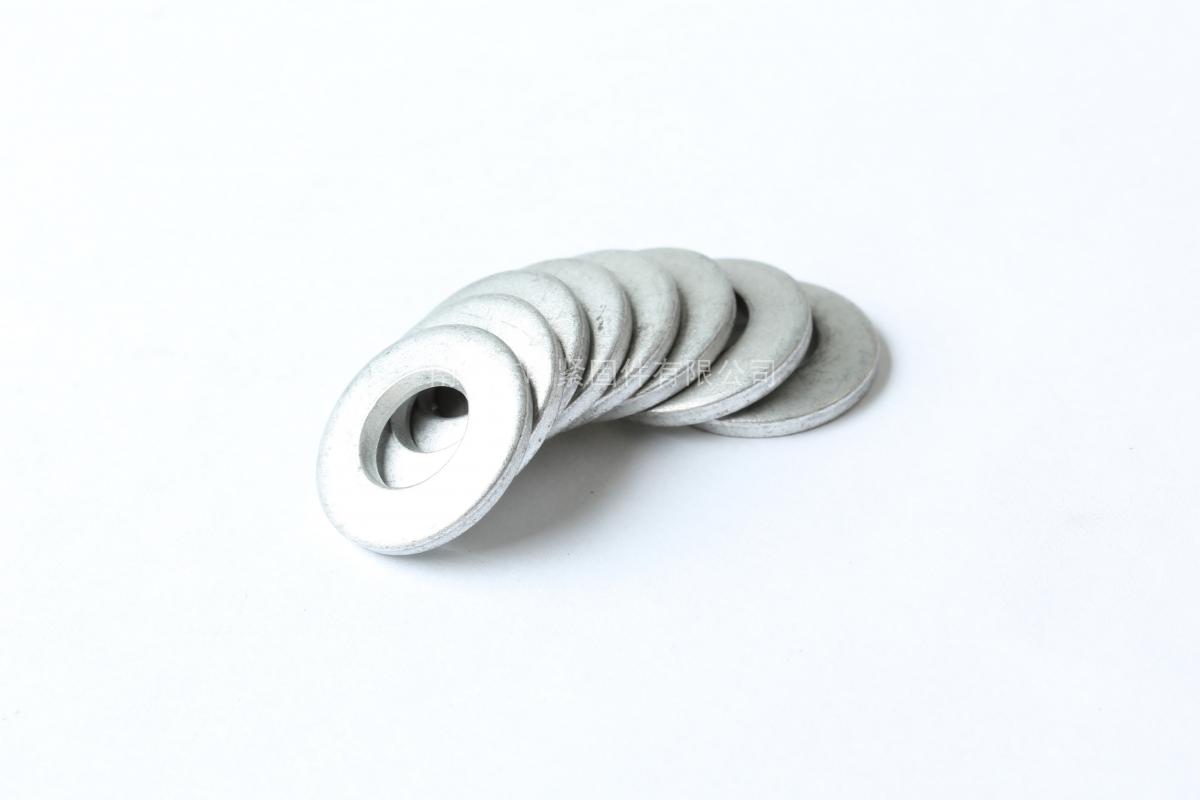

DIN 6796 - 2009 螺栓连接件用蝶形弹簧垫圈

工艺：

详细信息

DIN 6796 - 2009 螺栓连接件用蝶形弹簧垫圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

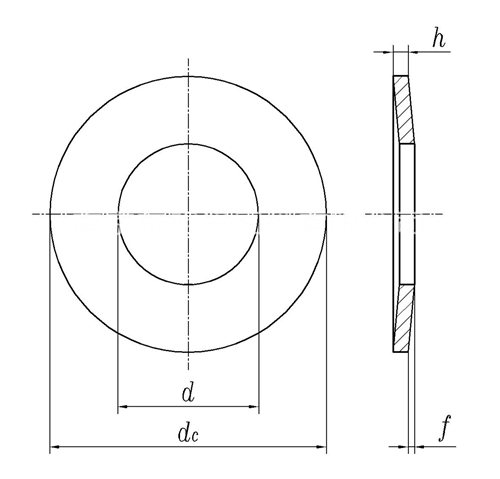

使用在 M2 M2.5 M3 M3.5 M4 M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
d 最小值=公称 2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15 17 19 21 23 25 28 31
最大值 2.45 2.95 3.5 4 4.6 5.6 6.76 7.76 8.76 10.93 13.43 15.43 17.43 19.52 21.52 23.52 25.52 28.52 31.62
dc 最小值 4.7 5.7 6.64 7.64 8.64 10.57 13.57 16.57 17.57 22.48 28.48 34.38 38.38 41.38 44.38 48.38 55.26 59.26 69.26
最大值=公称 5 6 7 8 9 11 14 17 18 23 29 35 39 42 45 49 56 60 70
h 0.4 0.5 0.6 0.8 1 1.2 1.5 1.75 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7
H 最大值 0.6 0.72 0.85 1.06 1.3 1.55 2 2.3 2.6 3.2 3.95 4.65 5.25 5.8 6.4 7.05 7.75 8.35 9.2
最小值 0.5 0.61 0.72 0.92 1.12 1.35 1.7 2 2.24 2.8 3.43 4.04 4.58 5.08 5.6 6.15 6.77 7.3 8
千件重(钢制)≈kg 0.05 0.09 0.14 0.25 0.38 0.69 1.43 2.53 3.13 6.45 12.4 21.6 30.4 38.9 48.8 63.5 92.9 113 170
