DIN 2093(A) - 2013 碟形垫圈 A型

工艺：

详细信息

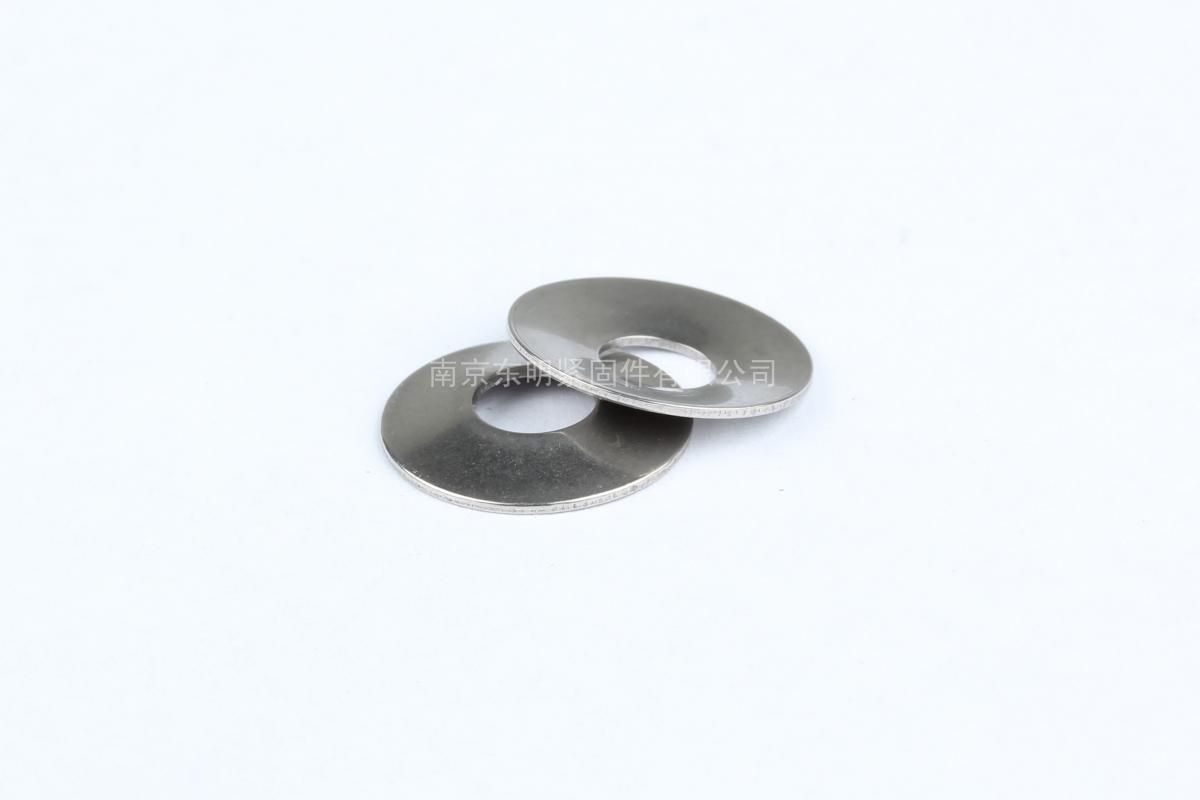

DIN 2093(A) - 2013 碟形垫圈 A型



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

公称直径 8 10 12.5 14 16 18 20 22.5 25 28 31.5 35.5 40 45 50 56 63 71 80 90 100 112 125 140 160 180 200 225 250
dc 最大值 8 10 12.5 14 16 18 20 22.5 25 28 31.5 35.5 40 45 50 56 63 71 80 90 100 112 125 140 160 180 200 225 250
最小值 7.85 9.85 12.32 13.82 15.82 17.82 19.79 22.29 24.79 27.79 31.25 35.25 39.75 44.75 49.75 55.7 62.7 70.7 79.7 89.65 99.65 111.65 124.6 139.6 159.6 179.6 199.54 224.54 249.54
d 最小值=公称 4.2 5.2 6.2 7.2 8.2 9.2 10.2 11.2 12.2 14.2 16.3 18.3 20.4 22.4 25.4 28.5 31 36 41 46 51 57 64 72 82 92 102 112 127
最大值 4.32 5.32 6.35 7.35 8.35 9.35 10.38 11.38 12.38 14.38 16.48 18.51 20.61 22.61 25.61 28.71 31.25 36.25 41.25 46.25 51.3 57.3 64.3 72.3 82.35 92.35 102.35 112.35 127.4
h 0.4 0.5 0.7 0.8 0.9 1 1.1 1.25 1.5 1.5 1.75 2 2.25 2.5 3 3 3.5 4 5 5 6 6 8(7.5) 8(7.5) 10(9.4) 10(9.4) 12(11.25) 12(11.25) 14(13.1)
H 0.6 0.75 1 1.1 1.25 1.4 1.55 1.75 2.05 2.15 2.45 2.8 3.15 3.5 4.1 4.3 4.9 5.6 6.7 7 8.2 8.5 10.6 11.2 13.5 14 16.2 17 19.6
