ISO 7093-1 - 2000 A级大平垫-
工艺：
详细信息

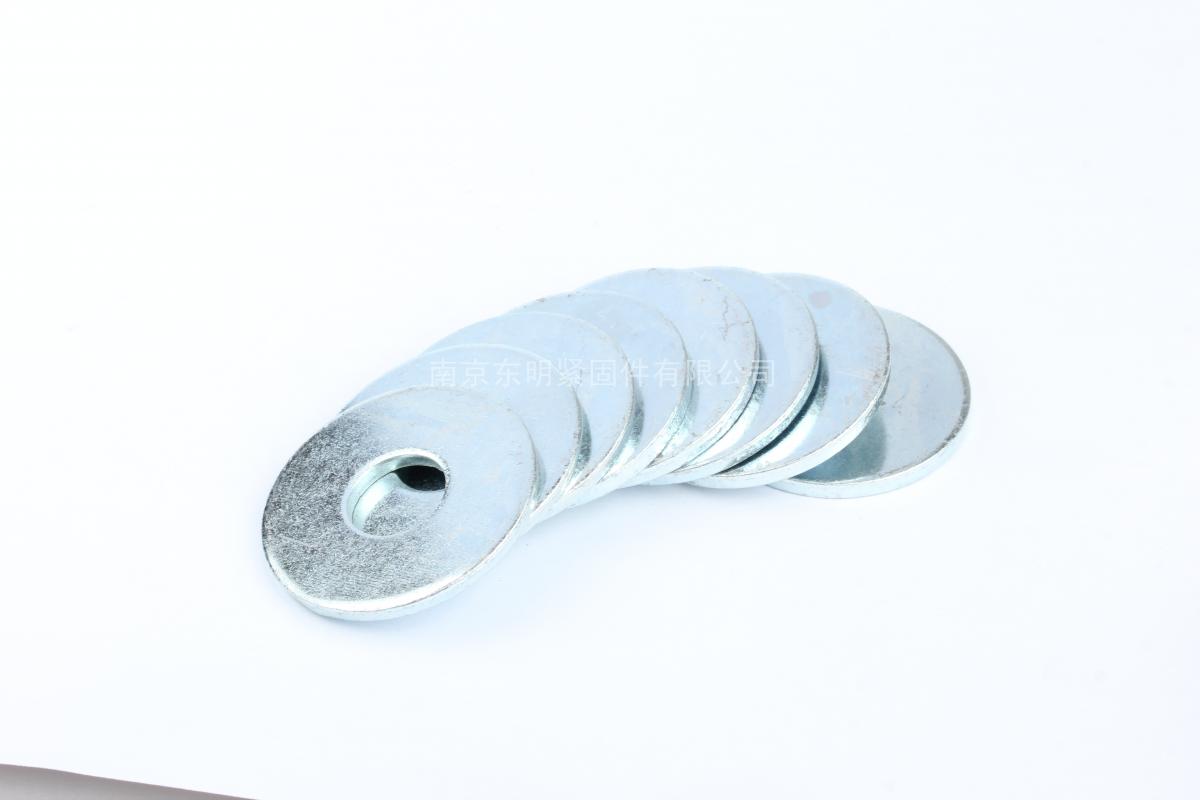

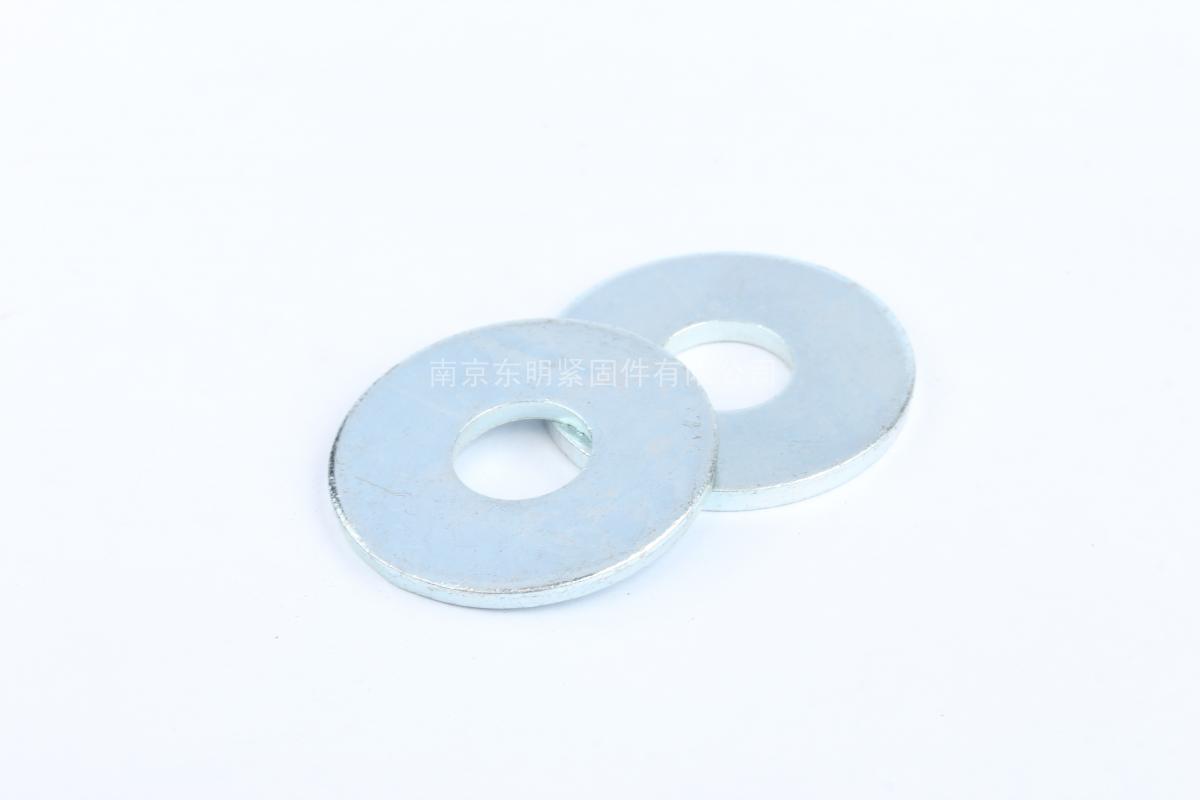

ISO 7093-1 - 2000 A级大平垫-
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

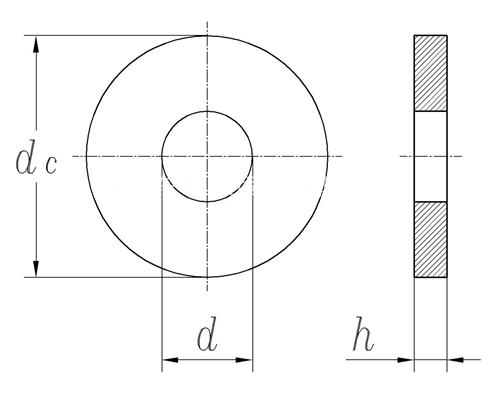

| 公称直径 | Φ3 | (Φ3.5) | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | Φ30 | (Φ33) | Φ36 | |
| d | 最小值=公称 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 30 | 33 | 36 | 39 |
| 最大值 | 3.38 | 3.88 | 4.48 | 5.48 | 6.62 | 8.62 | 10.77 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.52 | 25.52 | 30.52 | 33.62 | 36.62 | 39.62 | |
| dc | 最大值=公称 | 9 | 11 | 12 | 15 | 18 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 66 | 72 | 85 | 92 | 105 | 110 |
| 最小值 | 8.64 | 10.57 | 11.57 | 14.57 | 17.57 | 23.48 | 29.48 | 36.38 | 43.38 | 49.38 | 55.26 | 59.26 | 64.8 | 70.8 | 83.6 | 90.6 | 103.6 | 108.6 | |
| h | 公称 | 0.8 | 0.8 | 1 | 1 | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 8 |
| 最大值 | 0.9 | 0.9 | 1.1 | 1.1 | 1.8 | 2.2 | 2.7 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 5.6 | 5.6 | 6.6 | 6.6 | 6.6 | 9 | |
| 最小值 | 0.7 | 0.7 | 0.9 | 0.9 | 1.4 | 1.8 | 2.3 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 4.4 | 4.4 | 5.4 | 5.4 | 5.4 | 7 | |
