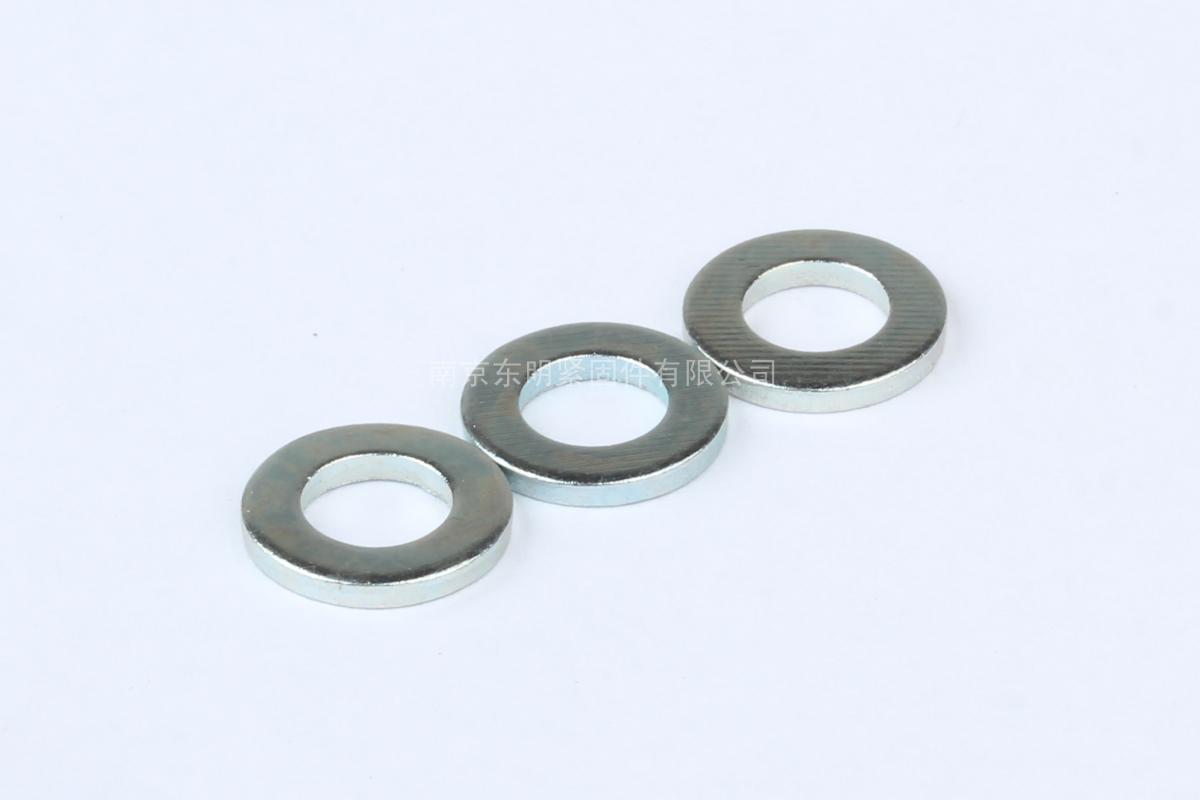

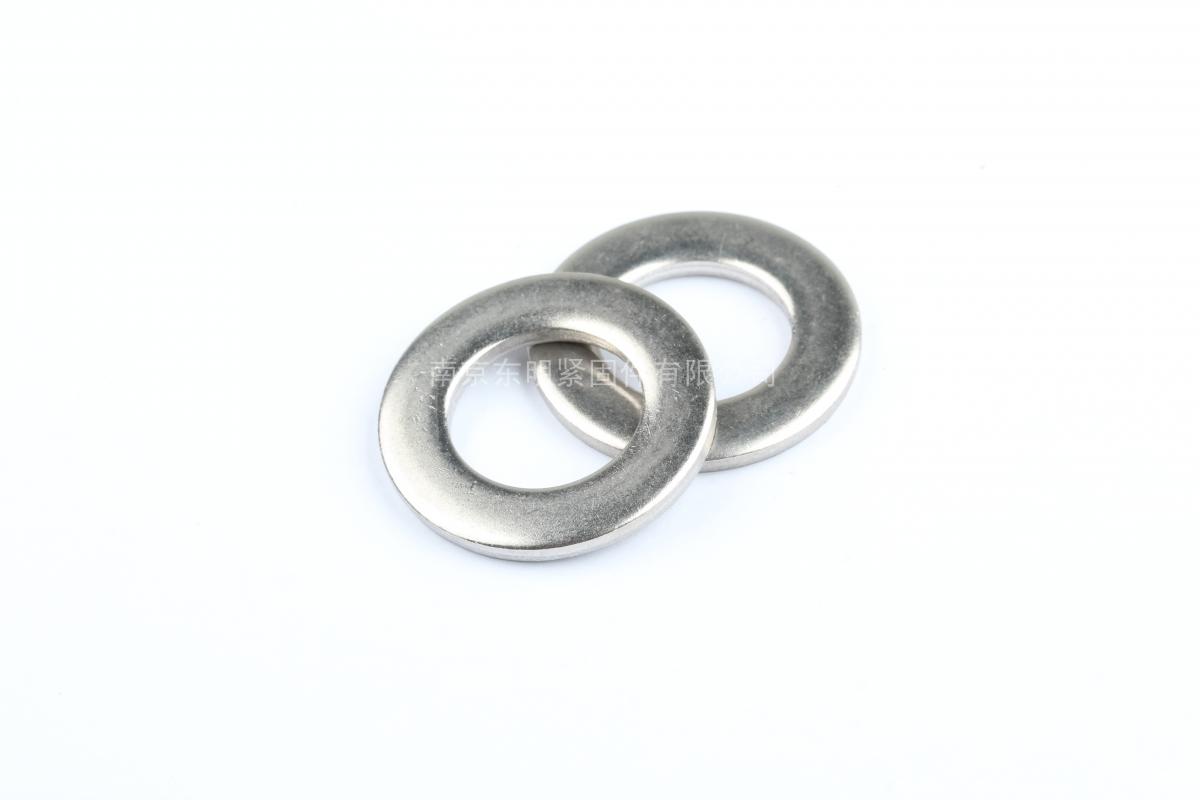

GB/T 97.4(N) - 2002 N型（标准）平垫圈 用于螺钉组合件
工艺：
详细信息
GB/T 97.4(N) - 2002 N型（标准）平垫圈 用于螺钉组合件
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

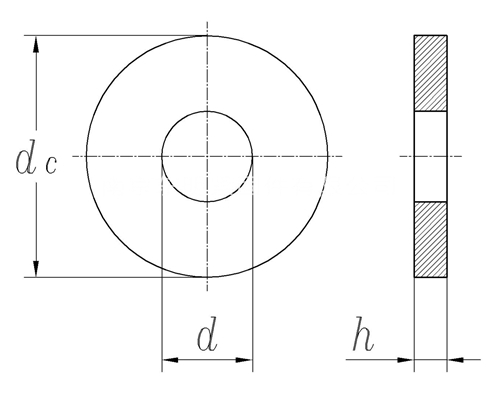

| 规格 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | 最小值=公称 | 1.75 | 2.25 | 2.75 | 3.2 | 3.6 | 4.55 | 5.5 | 7.4 | 9.3 | 11 |
| 最大值 | 1.85 | 2.35 | 2.85 | 3.32 | 3.72 | 4.67 | 5.62 | 7.55 | 9.52 | 11.27 | |
| dc | 最大值=公称 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 |
| 最小值 | 4.7 | 5.7 | 6.64 | 7.64 | 8.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | |
| h | 公称 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1.6 | 1.6 | 2 | 2.5 |
| 最大值 | 0.65 | 0.65 | 0.65 | 0.85 | 0.85 | 1.06 | 1.68 | 1.68 | 2.09 | 2.6 | |
| 最小值 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.94 | 1.52 | 1.52 | 1.91 | 2.4 | |
| 千件重(钢制)≈kg | 0.081 | 0.114 | 0.153 | 0.265 | 0.336 | 0.489 | 1.12 | 1.99 | 3.87 | 7.01 | |
