GB/T 96.2 - 2002 大垫圈 C级
工艺：
详细信息

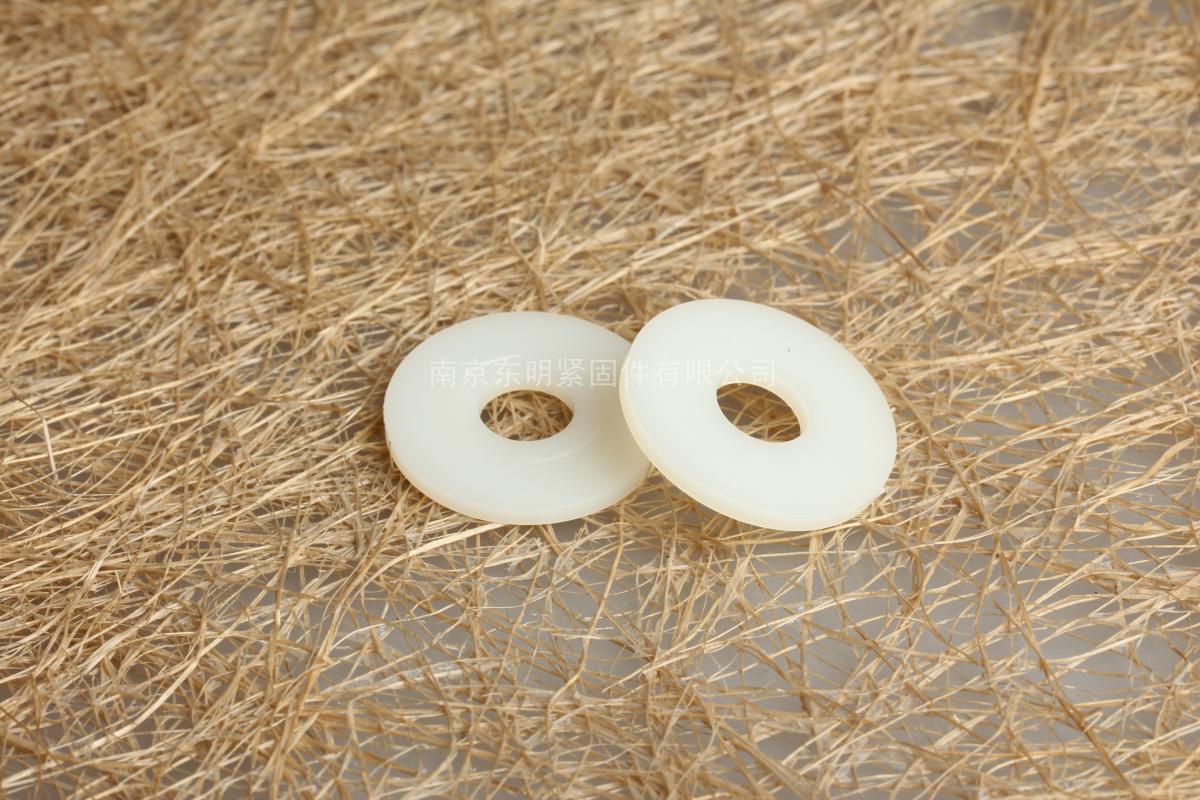

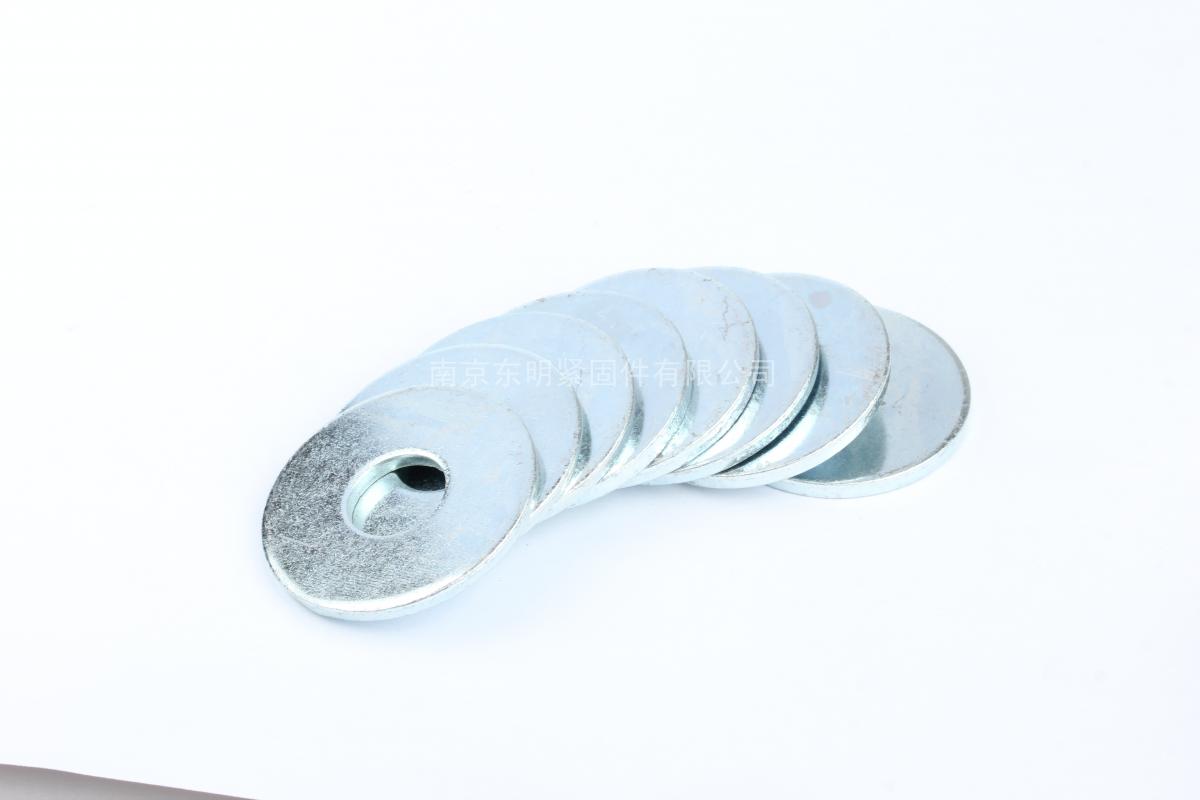

GB/T 96.2 - 2002 大垫圈 C级
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

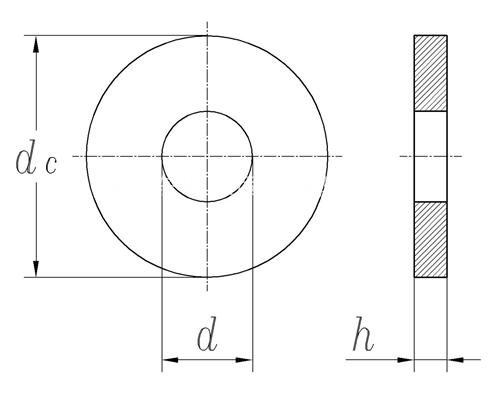

| 规格 | Φ3 | (Φ3.5) | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | (Φ14) | Φ16 | (Φ18) | Φ20 | (Φ22) | Φ24 | (Φ27) | Φ30 | (Φ33) | Φ36 | |
| d | 最小值=公称 | 3.4 | 3.9 | 4.5 | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 | 26 | 30 | 33 | 36 | 39 |
| 最大值 | 3.7 | 4.2 | 4.8 | 5.8 | 6.96 | 9.36 | 11.43 | 13.93 | 15.93 | 17.93 | 20.43 | 22.52 | 24.84 | 26.84 | 30.84 | 34 | 37 | 40 | |
| dc | 最大值=公称 | 9 | 11 | 12 | 15 | 18 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 66 | 72 | 85 | 92 | 105 | 110 |
| 最小值 | 8.1 | 9.9 | 10.9 | 13.9 | 16.9 | 22.7 | 28.7 | 35.4 | 42.4 | 48.4 | 54.9 | 58.1 | 64.9 | 70.1 | 82.8 | 89.8 | 102.8 | 107.8 | |
| h | 公称 | 0.8 | 0.8 | 1 | 1 | 1.6 | 2 | 2.5 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 8 |
| 最大值 | 1 | 1 | 1.2 | 1.2 | 1.9 | 2.3 | 2.8 | 3.6 | 3.6 | 3.6 | 4.6 | 4.6 | 6 | 6 | 7 | 7 | 7 | 9.2 | |
| 最小值 | 0.6 | 0.6 | 0.8 | 0.8 | 1.3 | 1.7 | 2.2 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | 4 | 4 | 5 | 5 | 5 | 6.8 | |
