GB/T 1096-1979 普通平键A型/T

工艺:

详细信息

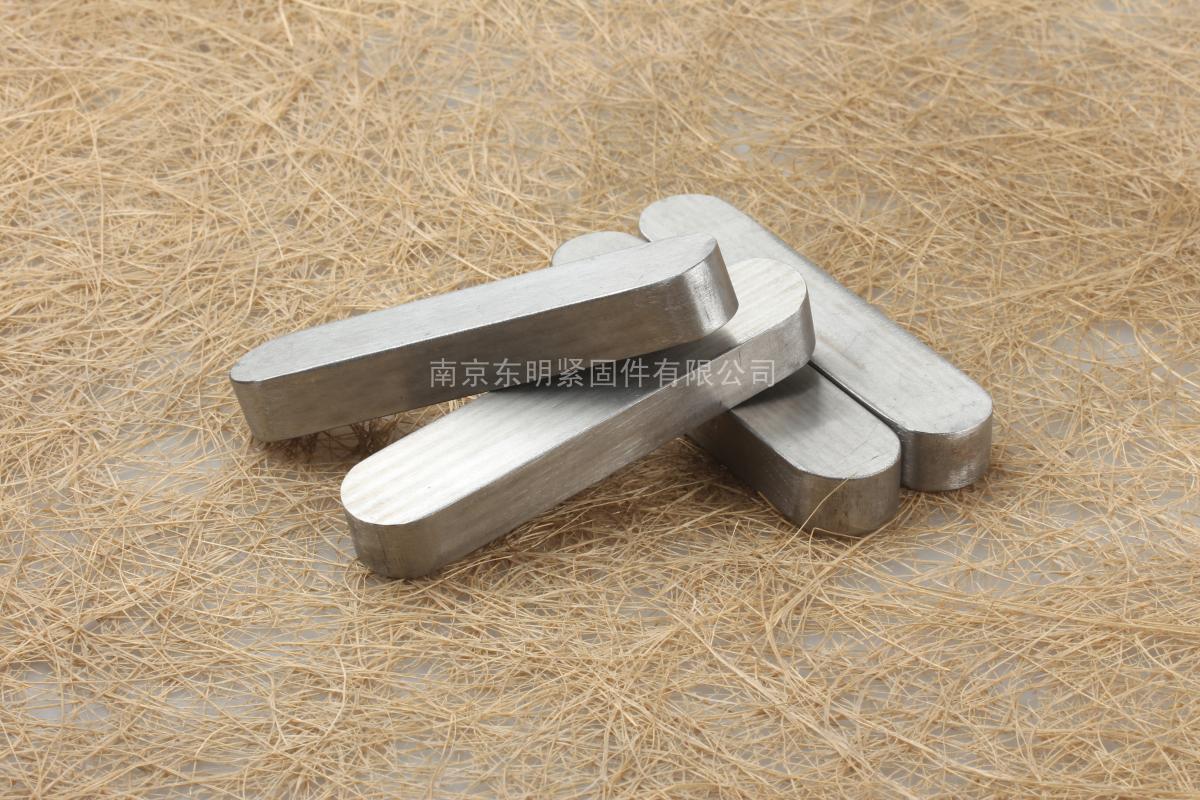

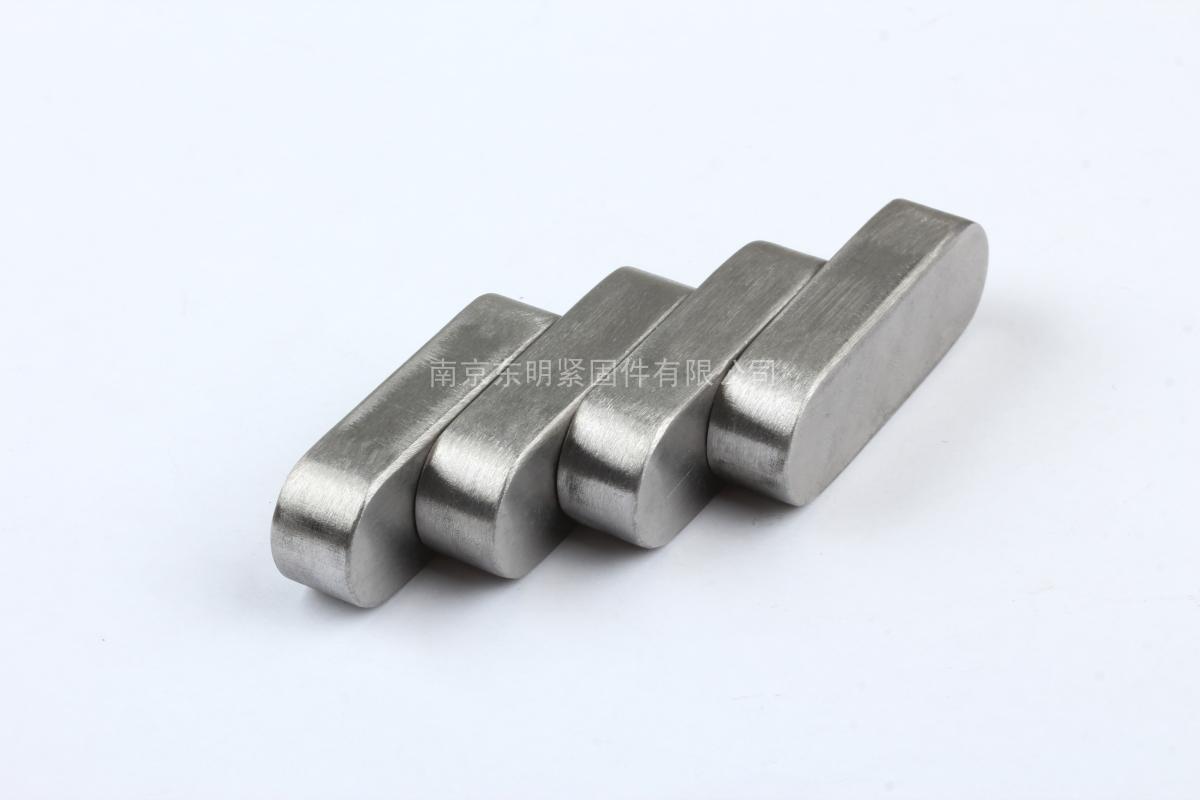

GB/T 1096-1979 普通平键A型



品牌:FLYBEAR



材质:45#、304、316、2205、2Cr13、17-4PH等特殊材质



宽度公差可做到h8、高度公差可做到h11、长度公差可做到h14



表面处理:本色



电话咨询:400-086-0001 025-86183701-8026



徐小姐



邮件咨询:dm8026@18luosi.com



QQ咨询:2850588428

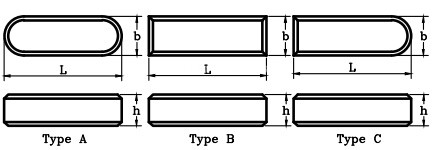

基本尺寸 b 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
b h9 最大值 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
最小值 1.975 2.975 3.97 4.97 5.97 7.964 9.964 11.957 13.957 15.957 17.957 19.948 21.948 24.948 27.948 31.938 35.938 39.938 44.938 49.938 55.926 62.926 69.926 79.926 89.913 99.913
h h11(h9) 最大值 2 3 4 5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 28 32 32 36 40 45 50
最小值 1.94(1.975) 2.94(2.975) 3.925(3.97) 4.925(4.97) 5.925(5.97) 6.91 7.91 7.91 8.91 9.91 10.89 11.89 13.89 13.89 15.89 17.89 19.87 21.87 24.87 27.87 31.84 31.84 35.84 39.84 44.84 49.84
对A型应减去的重量(kg≈)   0.013 0.045 0.11 0.21 0.36 0.76 1.4 2 3 4.3 6 8 11 15 21 31 44 59 85 118 169 214 297 431 614 842
对C型应减去的重量(kg≈)   0.007 0.023 0.055 0.105 0.18 0.38 0.7 1 1.5 2.15 3 4 5.5 7.5 10.5 15.5 22 29.5 42.5 59 84.5 107 148.5 215.5 307 421
①,B型
①,括号内数值为h9,适用于B型。
