DIN 6885(-1)-1968 B型平键

工艺：

详细信息

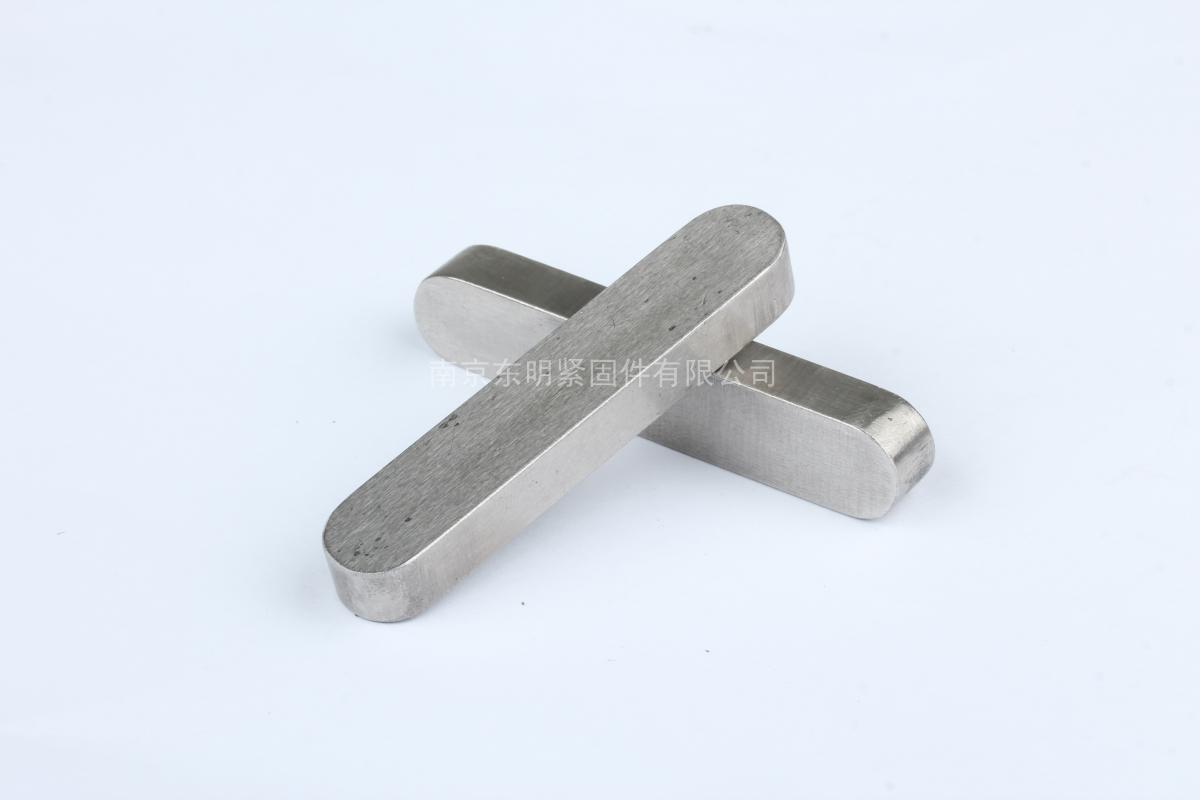

DIN 6885(-1)-1968 B型平键

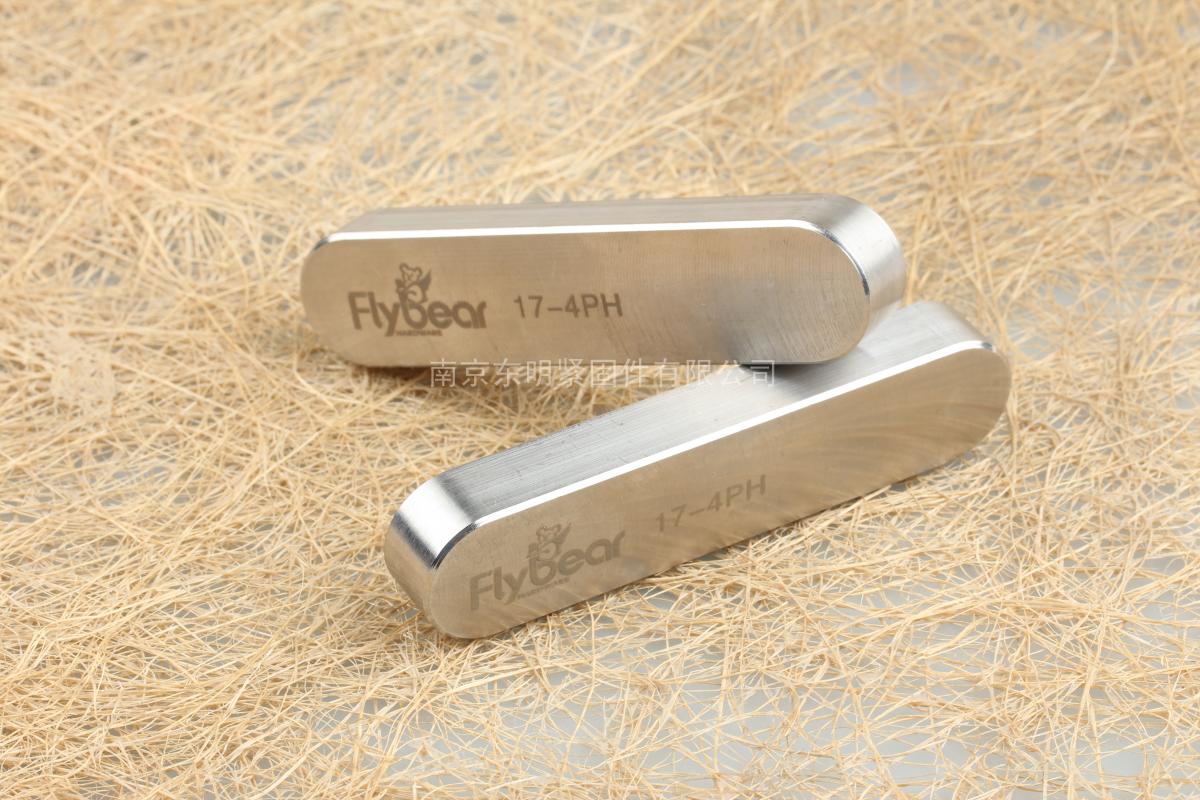

品牌：FLYBEAR



材质：45#、304、316、2205、2Cr13、17-4PH等特殊材质



宽度公差可做到h8、高度公差可做到h11、长度公差可做到h14



表面处理：本色



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

基本尺寸 b 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
h 　 2 3 4 5 6 7 8 8 9 10 11 12 14 14 16 18 20 22 25 28 32 32 36 40 45 50
b 轴槽(P9/N9) 　 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
键槽(P9/JS9) 　 2 3 4 5 6 8 10 12 14 16 18 20 22 25 28 32 36 40 45 50 56 63 70 80 90 100
t1 轴槽 最小值 1.2 1.8 2.5 3 3.5 4 5 5 5.5 6 7 7.5 9 9 10 11 12 13 15 17 20 20 22 25 28 31
轴槽 最大值 1.3 1.9 2.6 3.1 3.6 4.2 5.2 5.2 5.7 6.2 7.2 7.7 9.2 9.2 10.2 11.2 12.3 13.3 15.3 17.3 20.3 20.3 22.3 25.3 28.3 31.3
t2 键槽(松) 最小值 1 1.4 1.8 2.3 2.8 3.3 3.3 3.3 3.8 4.3 4.4 4.9 5.4 5.4 6.4 7.4 8.4 9.4 10.4 11.4 12.4 12.4 14.4 15.4 17.4 19.5
最大值 1.1 1.5 1.9 2.4 2.9 3.5 3.5 3.5 4 4.5 4.6 5.1 5.6 5.6 6.6 7.6 8.7 9.7 10.7 11.7 12.7 12.7 14.7 15.7 17.7 19.8
键槽(紧) 最小值 0.5 0.9 1.2 1.7 2.2 2.4 2.4 2.4 2.9 3.4 3.4 3.9 4.4 4.4 5.4 6.4 7.1 8.1 9.1 10.1 11.1 11.1 13.1 14.1 16.1 18.1
最大值 0.6 1 1.3 1.8 2.3 2.6 2.6 2.6 3.1 3.6 3.6 4.1 4.6 4.6 5.6 6.6 7.4 8.4 8.4 10.4 11.4 11.4 13.4 14.4 16.4 18.4
