GB/T 118 - 2000 内螺纹圆锥销 A型和B型
工艺：
详细信息

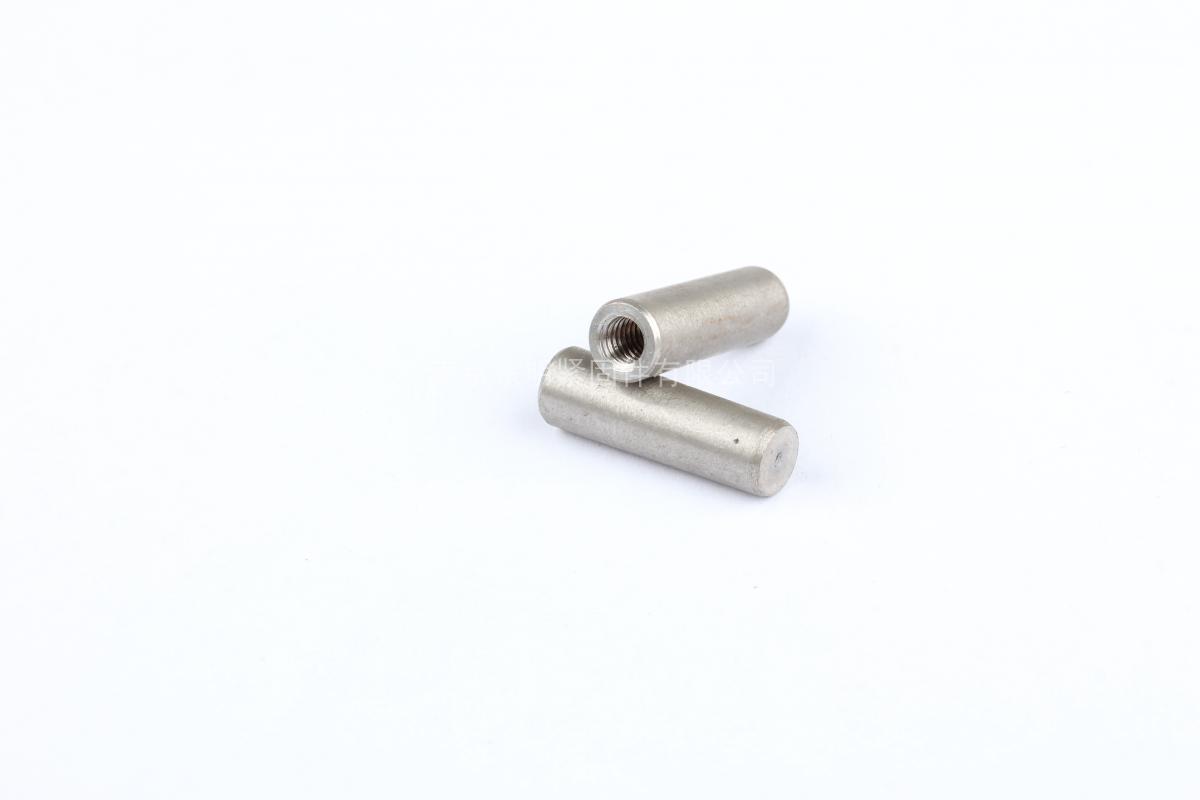

GB/T 118 - 2000 内螺纹圆锥销 A型和B型
材质:45#、轴承钢、合金钢、不锈钢、特殊材料等
等级：450-500HV；550-650HV；可根据客户要求进行定制生产
表面处理：本色
直径公差带：m6；可根据客户要求进行定制生产
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

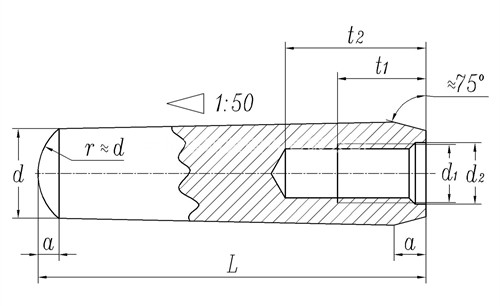

| 公称直径 d | Φ6 | Φ8 | Φ10 | Φ12 | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | |
| d | 最大值 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 |
| 最小值 | 5.952 | 7.942 | 9.942 | 11.93 | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | |
| a | ≈ | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6.3 |
| d1 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M20 | M24 | |
| P | 螺距 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 2.5 | 3 |
| d2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 17 | 21 | 21 | 25 | |
| t1 | 6 | 8 | 10 | 12 | 16 | 18 | 24 | 30 | 30 | 36 | |
| t2 | 最小值 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 40 | 50 |
| ①,A型（磨削）：锥面表面粗糙度Ra=0.8μm； | |||||||||||
| B型（切削或冷镦）：锥面表面粗糙度Ra=3.2μm。 | |||||||||||
