DIN 7979 - 1977 内螺纹圆柱销

工艺：

详细信息

DIN 7979 - 1977 内螺纹圆柱销



材质:45#、轴承钢、合金钢、不锈钢、特殊材料等



等级：450-500HV；550-650HV；可根据客户要求进行定制生产



表面处理：本色



直径公差带：m6；可根据客户要求进行定制生产



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

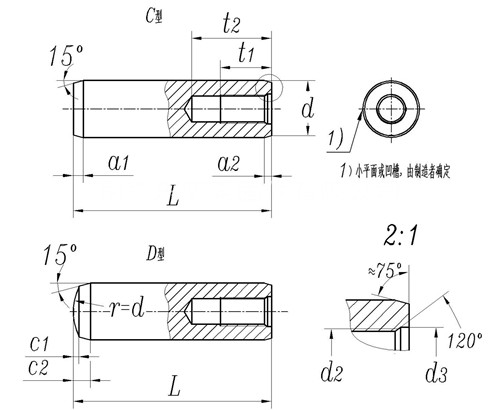

公称直径 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20 Φ25 Φ30 Φ40 Φ50 Φ60 Φ70 Φ80
d m6 最大值 6.012 8.015 10.015 12.018 14.018 16.018 20.021 25.021 30.021 40.025 50.025 60.03 70.03 80.03
最小值 6.004 8.006 10.006 12.007 14.007 16.007 20.008 25.008 30.008 40.009 50.009 60.011 70.011 80.011
a1 ≈ 1.2 1.6 2 2.5 2.5 3 3.5 4 5 6.3 8 10 12 14
a2 0.8 1 1.2 1.6 1.8 2 2.5 3 4 5 6.3 8 10 12
C1 ≈ 0.6 0.8 1 1.2 1.4 1.6 2 2.5 3 4 5 6 7 8
C2 ≈ 2.1 2.6 3 3.8 4 4.7 6 6 7 8 10 12 14 16
d2 M4 M5 M6 M6 M8 M8 M10 M16 M20 M20 M24 M30 M36 M42
d3 4.3 5.3 6.4 6.4 8.4 8.4 10.5 17 21 21 25 31 37 43
t1 6 8 10 10 12 12 16 24 30 30 36 40 54 63
t2 最小值 10 12 16 16 20 20 25 34 42 42 50 56 71 82
