QCT 870 双头螺柱 b1=1.25d
工艺：
详细信息

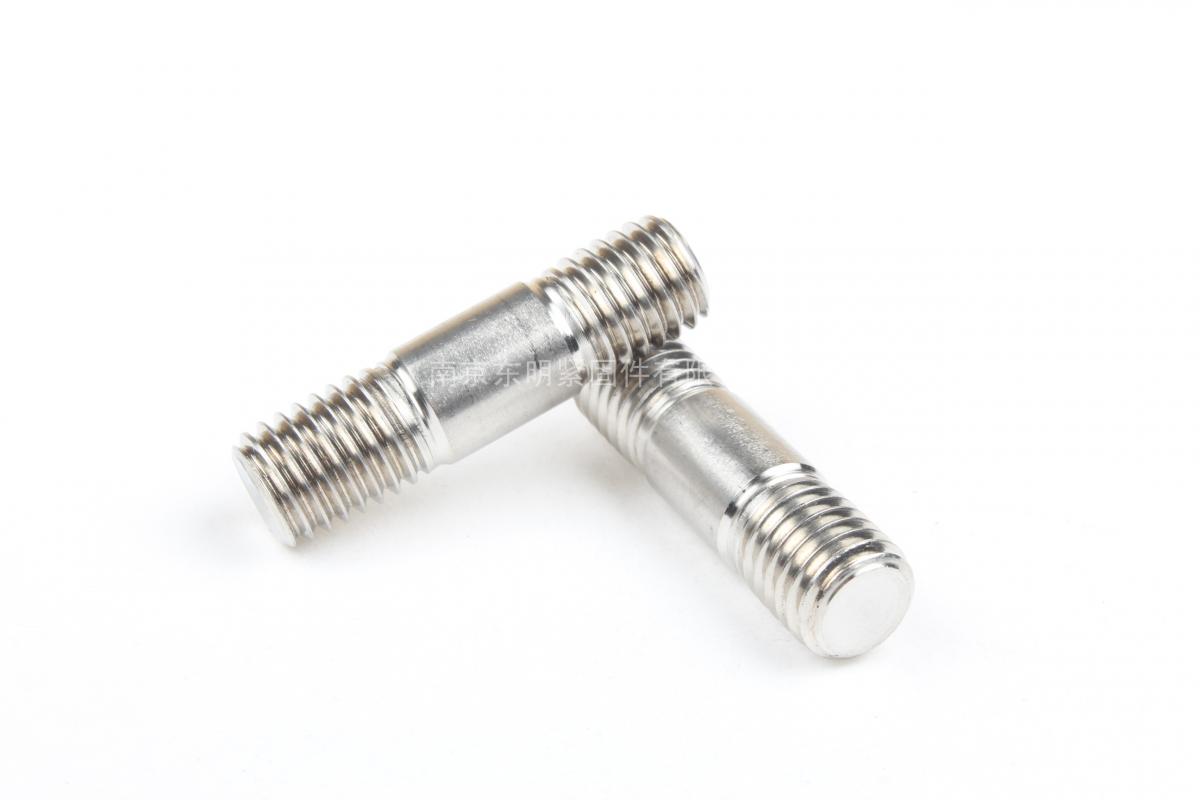

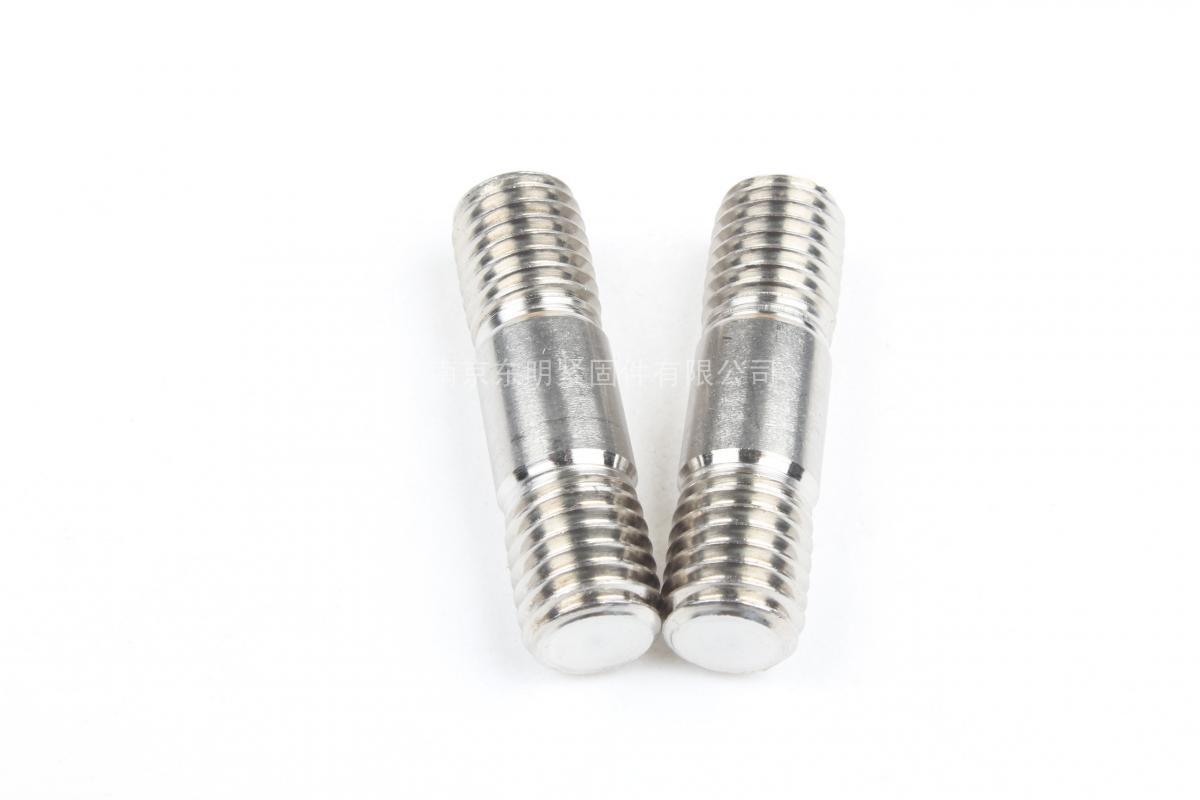

QCT 870 双头螺柱 b1=1.25d
材质、等级：8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

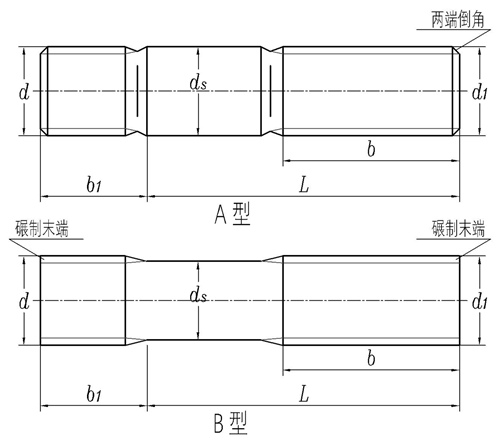

| 公称直径 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | ||
| P | 型式1 | d1=d (粗牙) | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| 型式2 | d (粗牙) | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | |
| d1(细牙) | - | - | 1 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | ||
| d1(细牙) | - | - | - | 1.25 | - | - | - | - | 2 | 2 | - | ||
| 型式3 | d (过渡配合螺纹) | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | |
| d1(细牙) | - | - | 1 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | ||
| d1(细牙) | - | - | - | 1.25 | - | - | - | - | 2 | 2 | - | ||
| 型式4 | d1=d (细牙) | - | - | - | - | - | - | - | 1.5 | 1.5 | 1.5 | 2 | |
| ds ③ | 最大值 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| 最小值 | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | ||
| b1 | 公称 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | |
| 最小值 | 5.4 | 7.25 | 9.25 | 11.1 | 14.1 | 17.1 | 18.95 | 20.95 | 23.95 | 26.95 | 28.95 | ||
| 最大值 | 6.6 | 8.75 | 10.75 | 12.9 | 15.9 | 18.9 | 21.05 | 23.05 | 26.05 | 29.05 | 31.05 | ||
| ①,产品代号： | |||||||||||||
| Q120: 螺柱两端粗牙普通螺纹； | |||||||||||||
| Q121: 螺柱一端粗牙普通螺纹，另一端细牙普通螺纹； | |||||||||||||
| Q121B:螺柱一端粗牙普通螺纹，另一端稍细牙普通螺纹； | |||||||||||||
| Q123: 螺柱一端过渡配合螺纹，另一端细牙普通螺纹； | |||||||||||||
| Q123B:螺柱一端过渡配合螺纹，另一端稍细牙普通螺纹； | |||||||||||||
| Q124: 螺柱两端粗牙普通螺纹，B型； | |||||||||||||
| Q125: 螺柱两端细牙普通螺纹，B型。 | |||||||||||||
| ②,当采用过渡配合螺纹时，与其配合的内螺纹公差应为4H | |||||||||||||
| ③,ds≈螺纹中径（仅适用于B型） | |||||||||||||
