QCT 871 双头螺柱 b1=2d
工艺：
详细信息

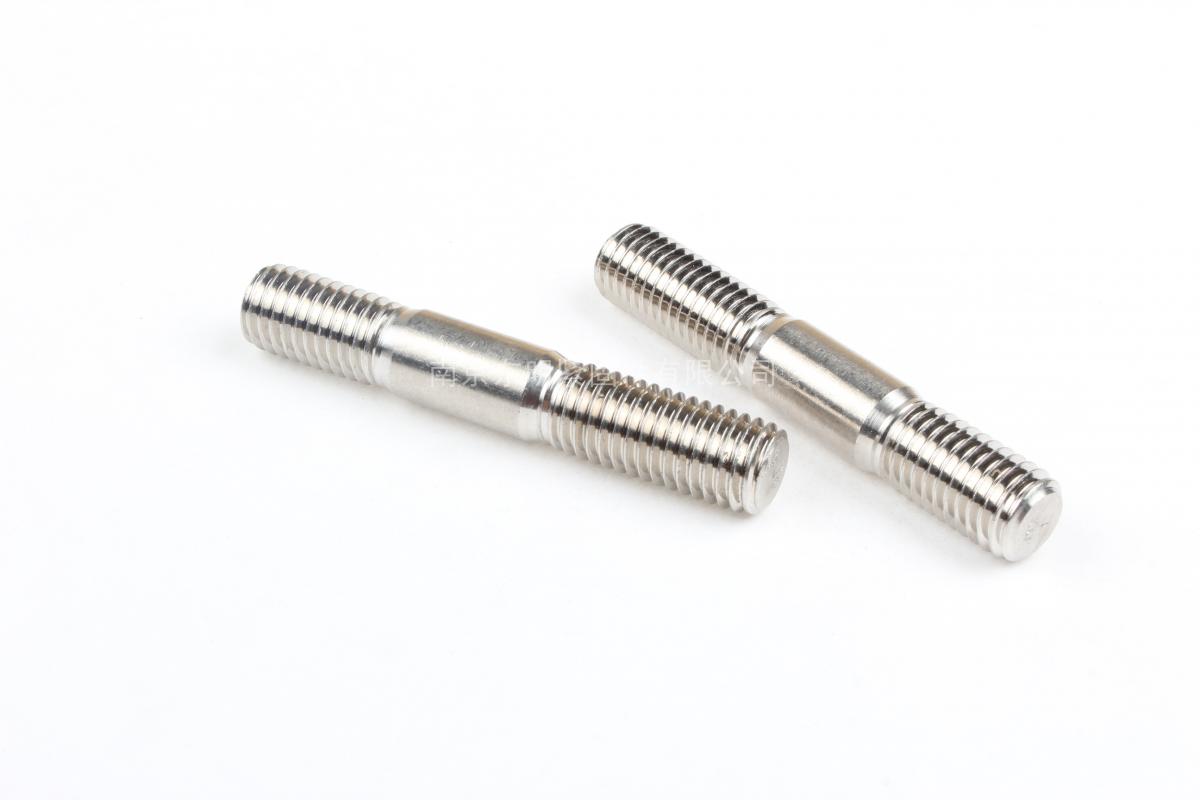

QCT 871 双头螺柱 b1=2d
材质、等级：8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

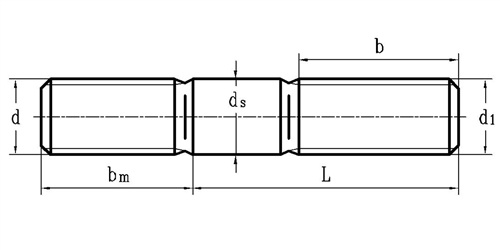

| 公称直径 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | ||
| P ② | 螺距 | d | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| d1 细牙 | 1 | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | ||
| d1 较细牙 | / | 1.25 | / | / | / | / | 2 | 2 | / | ||
| ds | 最大值 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| 最小值 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | 17.57 | 19.48 | 21.48 | 23.48 | ||
| bm | 公称 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | |
| 最小值 | 15.1 | 18.95 | 22.95 | 26.95 | 30.75 | 34.75 | 38.75 | 42.75 | 46.75 | ||
| 最大值 | 16.9 | 21.05 | 25.05 | 29.05 | 33.25 | 37.25 | 41.25 | 45.25 | 49.25 | ||
| ①,最大不完整螺纹长度=2.5P （P为粗牙螺距） | |||||||||||
| ②,bm端螺纹为过渡配合螺纹 | |||||||||||
