DIN 25201 双叠自锁垫圈

工艺：

详细信息

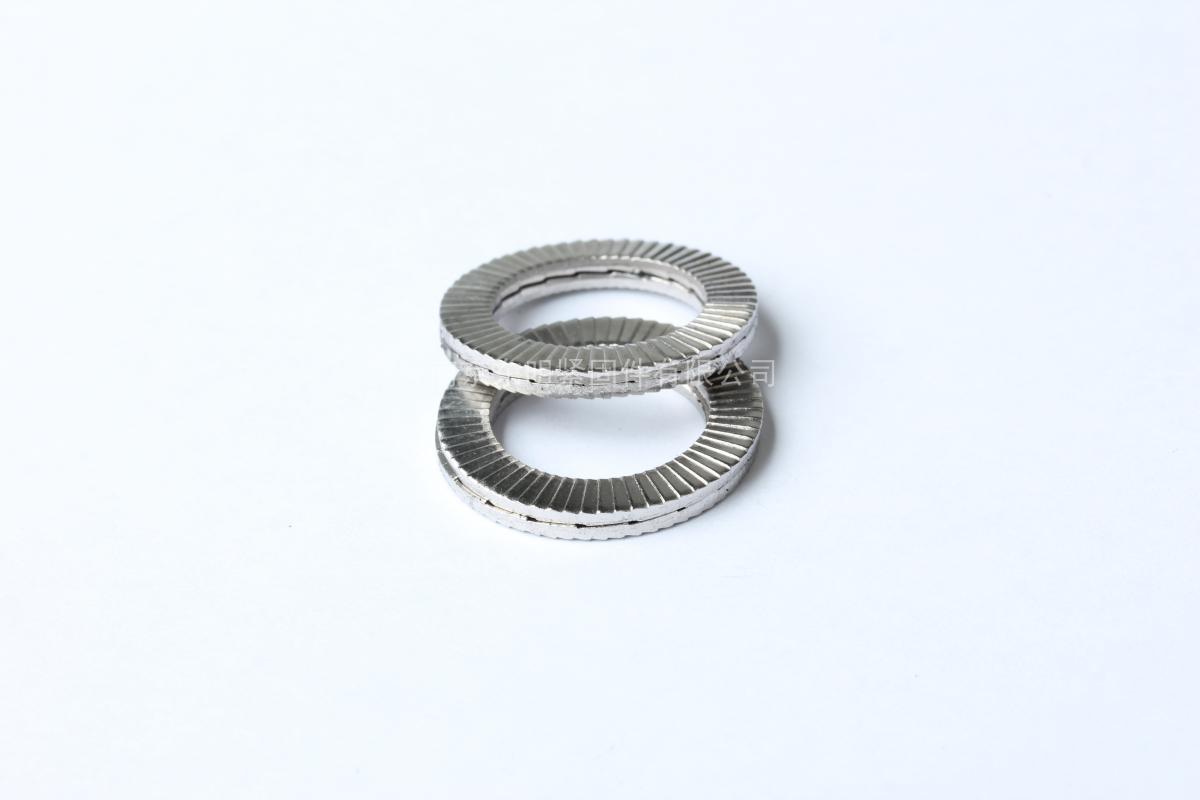

DIN 25201 双叠自锁垫圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

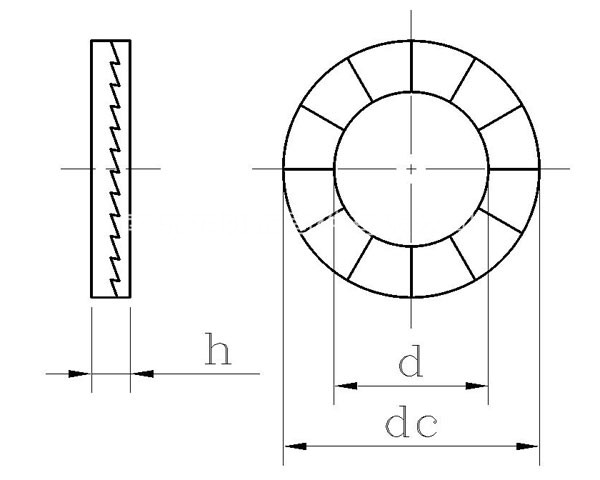

规格 3 3.5 3.5② 4 4 ② 5 5 ② 6 6 ② 1/4① 1月4日 8 8 ② 3/8① 3月8日 10 10 ② 11 12 12 ② 1/2① 1月2日 14 14 ② 16 16 ② 18 18 ② 3/4① 3月4日 20 20 ② 22 22 ② 24 24 ② 1 ① 1 27 27 ② 30 30 ② 33 33 ② 36 36 ② 39 42 45 48 52 56 60 64 68 72 76 80 85 90 95 100 105 110 115 120 125 130
螺栓规格 米制 M3 M3.5 M3.5 M4 M4 M5 M5 M6 M6 - - M8 M8 - - M10 M10 M11 M12 M12 - - M14 M14 M16 M16 M18 M18 - - M20 M20 M22 M22 M24 M24 - - M27 M27 M30 M30 M33 M33 M36 M36 M39 M42 M45 M48 M52 M56 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130
英寸制 #5 #6 #6 #8 #8 #10 #10 - - 1/4” 1/4” 5/16” 5/16” 3/8” 3/8” - - 7/16” - - 1/2” 1/2” 9/16” 9/16” 5/8” 5/8” - - 3/4” 3/4” - - 7/8” 7/8” - - 1” 1” - - 1 1/8” 1 1/8” 1 1/4” 1 1/4” 1 3/8” 1 3/8” 1 1/2” - 1 3/4” - 2” 2 1/4” - 2 1/2” - - 3” 3 1/8” - - - 4” - - - - - 5”
d 最大值 3.5 4 4 4.5 4.5 5.5 5.5 6.6 6.6 7.3 7.3 8.8 8.8 10.5 10.5 10.9 10.9 11.6 13.2 13.2 13.7 13.7 15.4 15.4 17.2 17.2 19.7 19.7 20.2 20.2 21.6 21.6 23.6 23.6 25.5 25.5 28.1 28.1 28.6 28.6 31.6 31.6 34.6 34.6 37.6 37.6 40.6 43.4 46.7 50.1 54.1 59.6 63.6 67.6 71.6 75.6 79.6 83.6 88.6 92.9 97.9 103.9 108.9 113.9 118.9 123.9 128.9 133.9
最小值 3.3 3.8 3.8 4.3 4.3 5.3 5.3 6.4 6.4 7.1 7.1 8.6 8.6 10.1 10.1 10.5 10.5 11.2 12.8 12.8 13.3 13.3 15 15 16.8 16.8 19.3 19.3 19.8 19.8 21.2 21.2 23.2 23.2 25.1 25.1 27.7 27.7 28.2 28.2 31.2 31.2 34.2 34.2 37.2 37.2 40.2 43 46.2 49.6 53.6 59.1 63.1 67.1 71.1 75.1 79.1 83.1 88.1 92.4 97.4 103.4 108.4 113.4 118.4 123.4 128.4 133.4
dc 公称 7 7.6 9 7.6 9 9 10.8 10.8 13.5 11.5 13.5 13.5 16.6 16.6 21 16.6 21 18.5 19.5 25.4 19.5 25.4 23 30.7 25.4 30.7 29 34.5 30.7 39 30.7 39 34.5 42 39 48.5 39 48.5 42 48.5 47 58.5 48.5 58.5 55 63 58.5 63 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 173 178
最大值 7.2 7.8 9.2 7.8 9.2 9.2 11 11 13.7 11.7 13.7 13.7 16.8 16.8 21.2 16.8 21.2 18.7 19.7 25.6 19.7 25.6 23.2 30.9 25.6 30.9 29.2 34.7 30.9 39.2 30.9 39.2 34.7 42.2 39.2 48.7 39.3 48.8 42.3 48.8 47.3 58.8 48.8 58.8 55.3 63.3 58.8 63.3 70 75 80 85 90 95 100 105 110 115 120 130 135 145 150 155 165 170 173 178
最小值 6.8 7.4 8.8 7.4 8.8 8.8 10.6 10.6 13.3 11.3 13.3 13.3 16.4 16.4 20.8 16.4 20.8 18.3 19.3 25.2 19.3 25.2 22.8 30.5 25.2 30.5 28.8 34.3 30.5 38.8 30.5 38.8 34.3 41.8 38.8 48.3 38.7 48.2 41.7 48.2 46.7 58.2 48.2 58.2 54.7 62.7 58.2 62.7 68 73 78 83 88 93 98 103 108 113 118 128 133 143 148 153 163 168 171 176
h 碳钢 公称 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.4 2.5 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 4.6 3.4 4.6 3.4 4.6 5.8 5.8 5.8 6.6 5.8 6.6 5.8 6.6 5.8 5.8 7 7 7 7 7 7 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5 9.5
最大值 2.05 2.05 2.05 2.05 2.05 2.05 2.05 2.05 2.75 2.75 2.75 2.75 2.75 2.75 2.75 2.75 2.75 2.75 2.75 3.65 2.75 3.65 3.65 3.65 3.65 3.65 3.65 3.65 3.65 3.65 3.65 3.65 3.65 4.85 3.65 4.85 3.65 4.85 6.05 6.05 6.05 6.6 6.05 6.6 6.05 6.6 6.05 6.05 7.75 7.75 7.75 7.75 7.75 7.75 10.25 10.25 10.25 10.25 10.25 10.25 10.25 10.25 10.25 10.25 10.25 10.25 10.25 10.25
最小值 1.55 1.55 1.55 1.55 1.55 1.55 1.55 1.55 2.25 2.25 2.25 2.25 2.25 2.25 2.25 2.25 2.25 2.25 2.25 3.15 2.25 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 3.15 4.35 3.15 4.35 3.15 4.35 5.55 5.55 5.55 6.1 5.55 6.1 5.55 6.1 5.55 5.55 6.25 6.25 6.25 6.25 6.25 6.25 8.75 8.75 8.75 8.75 8.75 8.75 8.75 8.75 8.75 8.75 8.75 8.75 8.75 8.75
千件重kg ③ 碳钢 ≈ 0.3 0.4 0.6 0.4 0.6 0.5 1.1 0.7 2 0.8 1.8 1.5 2.8 2.3 4.8 2.2 4.7 2.9 2.9 9.3 2.7 9 5.6 14.1 6.7 12.8 8.9 15.8 10.5 22.1 9.3 20.9 12.5 31.9 17.4 45.1 15.3 42 31.4 52.7 41 85.8 38.9 80 54.9 91.5 58.9 79.7 102 120 130 135 152 167 282 307 333 360 378 477 498 589 613 635 753 779 766 792
h 不锈钢 公称 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2 2.2 2.2 2 2 2 2 2 2 2.2 2 3 2 3.2 3 3.2 3 3.2 3.2 3.2 3.2 3.2 3 3.2 3.2 3.2 3.2 3.2 3.2 3.2 6.8 6.8 6.8 6.8 6.8 / 6.8 / 6.8 6.8 6.8 6.8 9 9 9 9 9 9 9 9 / / / / / / / / / /
最大值 2.45 2.45 2.45 2.45 2.45 2.45 2.45 2.45 2.25 2.45 2.45 2.25 2.25 2.25 2.25 2.25 2.25 2.45 2.25 3.25 2.25 3.45 3.25 3.45 3.25 3.45 3.45 3.45 3.45 3.45 3.25 3.45 3.45 3.45 3.45 3.45 3.2 3.2 6.8 6.8 6.8 6.8 6.8 / 6.8 / 6.8 6.8 7.55 7.55 9.75 9.75 9.75 9.75 9.75 9.75 9.75 9.75 / / / / / / / / / /
最小值 1.95 1.95 1.95 1.95 1.95 1.95 1.95 1.95 1.75 1.95 1.95 1.75 1.75 1.75 1.75 1.75 1.75 1.95 1.75 2.75 1.75 2.95 2.75 2.95 2.75 2.95 2.95 2.95 2.95 2.95 2.75 2.95 2.95 2.95 2.95 2.95 2.7 2.7 6.3 6.3 6.3 6.3 6.3 / 6.3 / 6.3 6.3 6.05 6.05 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 / / / / / / / / / /
千件重kg ③ 不锈钢 ≈ 0.4 0.4 0.7 0.4 0.7 0.6 1.1 0.9 1.6 0.9 1.5 1.2 2.3 1.9 3.8 1.8 3.7 2.6 2.3 8.2 2.2 8 4.9 13.1 5.9 11.3 8 15.6 9.6 21 8.2 20.6 12.3 22.2 15.9 35 14.2 27.9 34.5 53.4 44.9 91.8 42.8 / 59.6 / 67.4 75 102 120 180.4 213 235 258 282 307 333 360 / / / / / / / / / /
①,此处为英寸。
②,加大型
③,“千件重”可理解为“每一千套垫圈的重量”
