GB/T 893.1 - 1986 A型孔用弹性挡圈

工艺：

详细信息

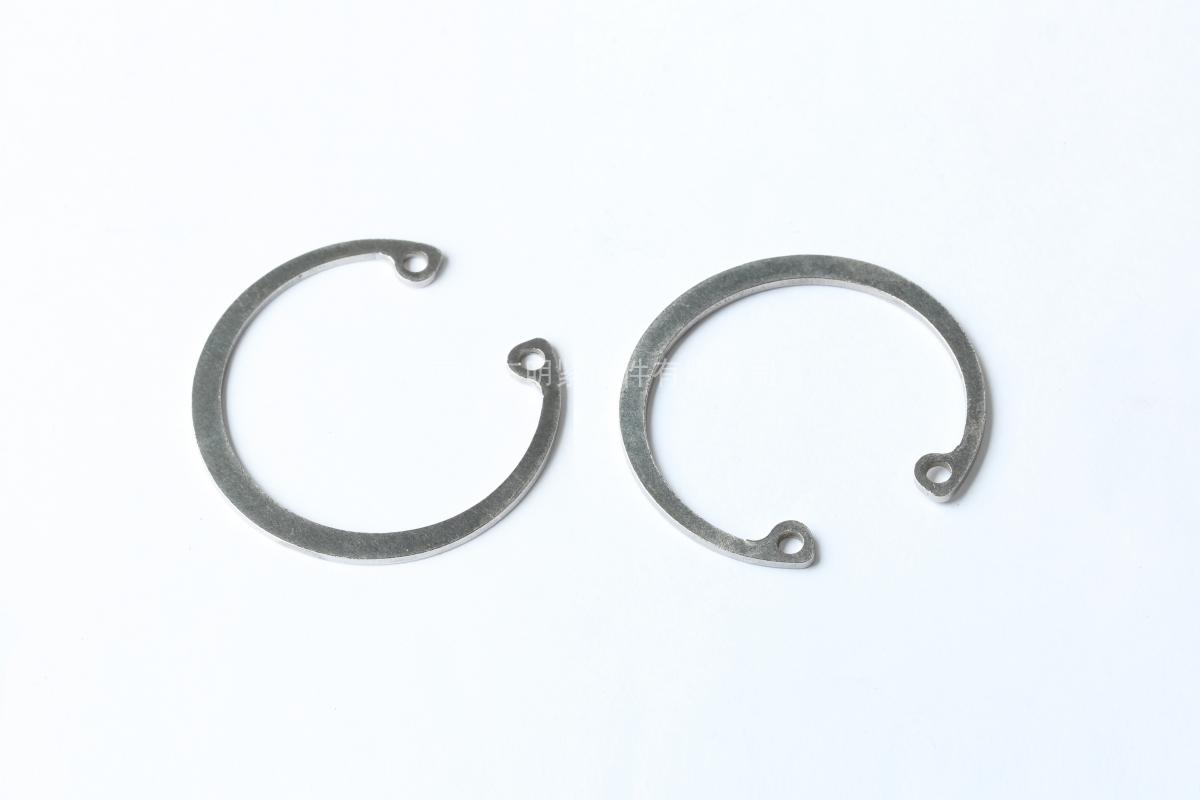

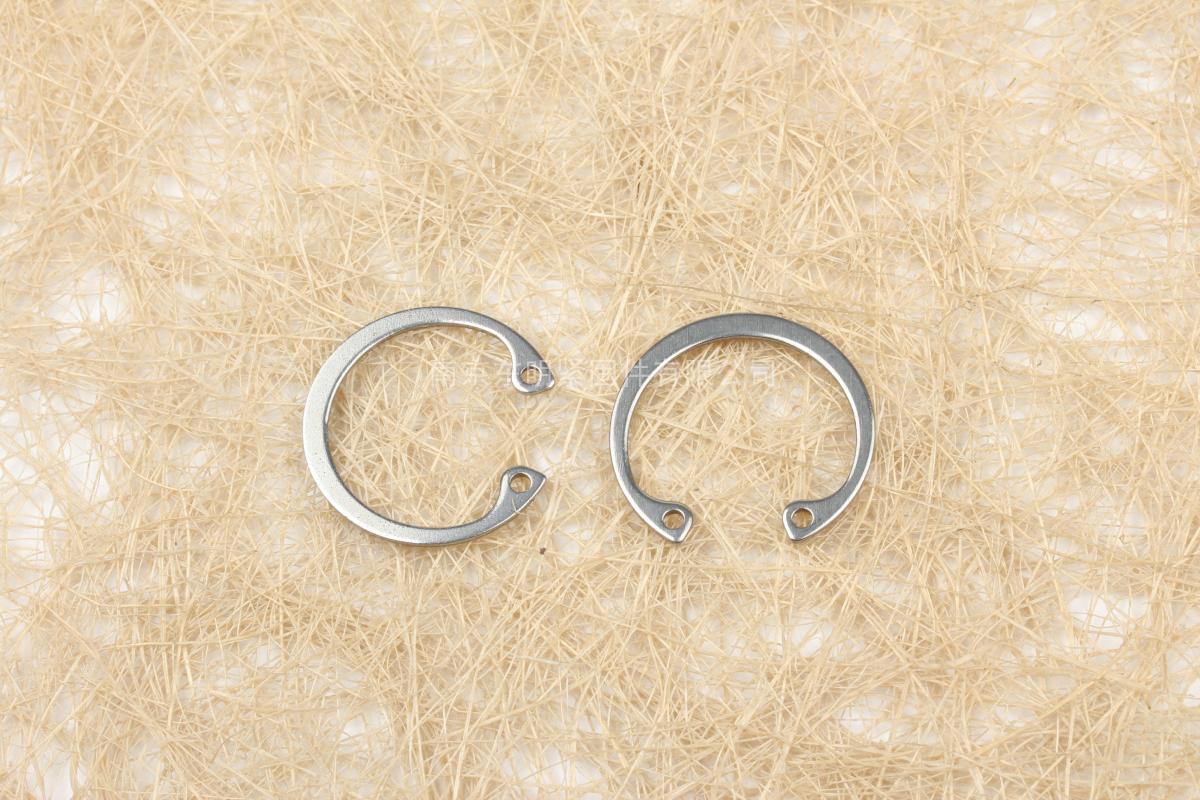

GB/T 893.1 - 1986 A型孔用弹性挡圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

规格 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 25 26 28 30 31 32 34 35 36 37 38 40 42 45 47 48 50 52 55 56 58 60 62 63 65 68 70 72 75 78 80 82 85 88 90 92 95 98 100 102 105 108 110 112 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200
d 公称 8.7 9.8 10.8 11.8 13 14.1 15.1 16.2 17.3 18.3 19.5 20.5 21.5 22.5 23.5 25.9 26.9 27.9 30.1 32.1 33.4 34.4 36.5 37.8 38.8 39.8 40.8 43.5 45.5 48.5 50.5 51.5 54.2 56.2 59.2 60.2 62.2 64.2 66.2 67.2 69.2 72.5 74.5 76.5 79.5 82.5 85.5 87.5 90.5 93.5 95.5 97.5 100.5 103.5 105.5 108 112 115 117 119 122 127 132 137 142 147 152 158 164 169 174.5 179.5 184.5 189.5 194.5 199.5 204.5 209.5
最大值 9.06 10.16 11.16 12.16 13.36 14.46 15.46 16.56 17.66 18.72 19.92 20.92 21.92 22.92 23.92 26.32 27.32 28.32 30.6 32.6 33.9 34.9 37 38.3 39.3 40.3 41.3 44.4 46.4 49.4 51.6 52.6 55.3 57.3 60.3 61.3 63.3 65.3 67.3 68.3 70.3 73.6 75.6 77.6 80.6 83.8 86.8 88.8 91.8 94.8 96.8 98.8 101.8 104.8 106.8 109.3 113.3 116.3 118.3 120.3 123.5 128.5 133.5 138.5 143.5 148.5 153.5 159.5 165.5 170.5 176 181 186.2 191.2 196.2 201.2 206.2 211.2
最小值 8.6 9.7 10.7 11.7 12.9 14 15 16.1 17.2 18.17 19.37 20.37 21.37 22.37 23.37 25.69 26.69 27.69 29.85 31.85 33.15 34.15 36.25 37.55 38.55 39.55 40.55 43.11 45.11 48.11 50.04 51.04 53.74 55.74 58.74 59.74 61.74 63.74 65.74 66.74 68.74 72.04 74.04 76.04 79.04 81.96 84.96 86.96 89.96 92.96 94.96 96.96 99.96 102.96 104.96 107.46 111.46 114.46 116.46 118.46 121.37 126.37 131.37 136.37 141.37 146.37 151.37 157.37 163.37 168.37 173.87 178.87 183.78 188.78 193.78 198.78 203.78 208.78
h 公称 0.6 0.6 0.8 0.8 0.8 0.8 1 1 1 1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
最大值 0.64 0.64 0.84 0.84 0.84 0.84 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 2.06 2.06 2.06 2.06 2.06 2.06 2.06 2.06 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07
最小值 0.53 0.53 0.7 0.7 0.7 0.7 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 1.07 1.07 1.07 1.07 1.07 1.07 1.07 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.82 1.82 1.82 1.82 1.82 1.82 1.82 1.82 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78
d1 1 1 1.5 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
α 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 45° 36° 36° 36° 36° 36° 36° 36° 36° 36° 36° 36° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30° 30°
千件重(钢制)≈kg 0.09 0.1 0.23 0.26 0.28 0.31 0.5 0.54 0.57 0.61 0.64 0.8 0.84 0.88 0.92 1.21 1.39 1.45 1.63 1.9 1.97 2.02 3.04 3.13 3.22 3.31 3.39 4.13 4.33 5.24 5.47 5.56 7.4 7.68 8.49 9.67 10.28 10.62 10.97 11.48 14.63 16.89 17.37 17.84 20.2 20.84 23.34 24.32 25.18 27.82 28.7 30.64 31.89 33.15 34.09 43.38 45.82 50.09 50.99 54.61 56.43 58.77 65.48 72.53 75.3 78.06 83.13 88.67 94.93 97.92 103.4 110.7 116.9 121.6 124.2 129.5 133.6 138
