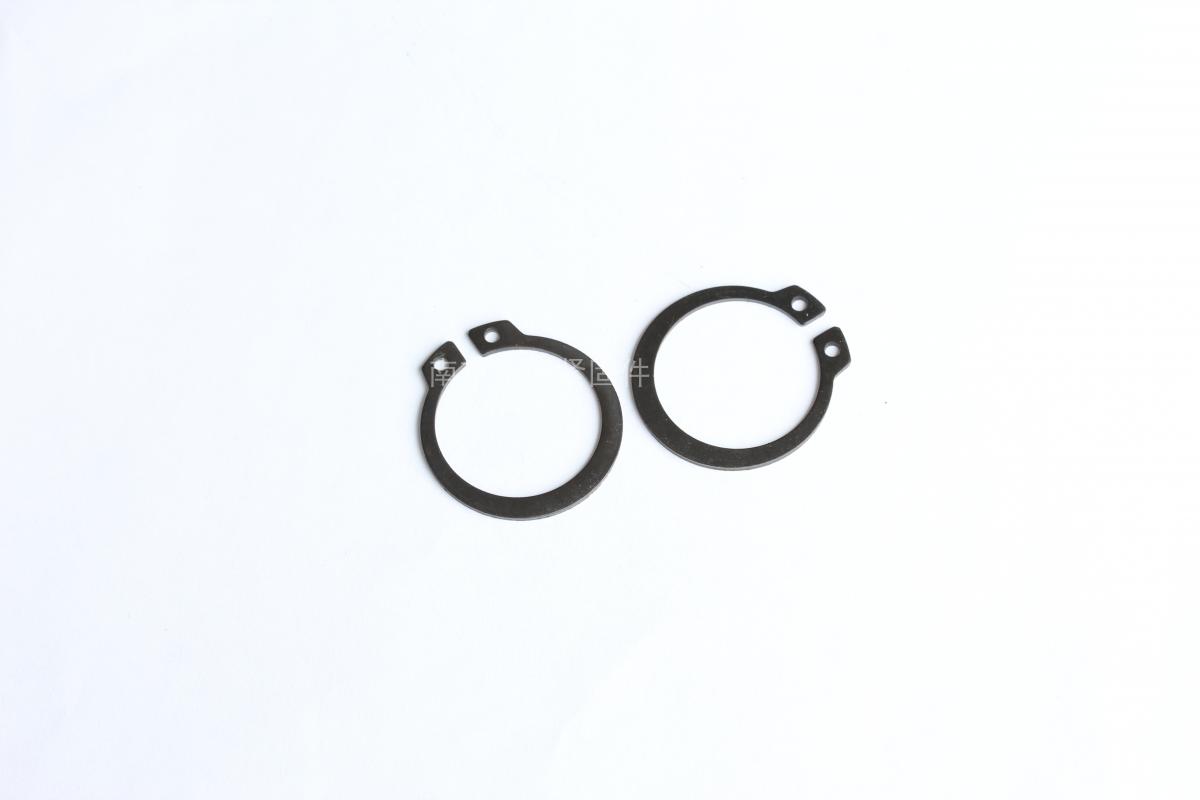

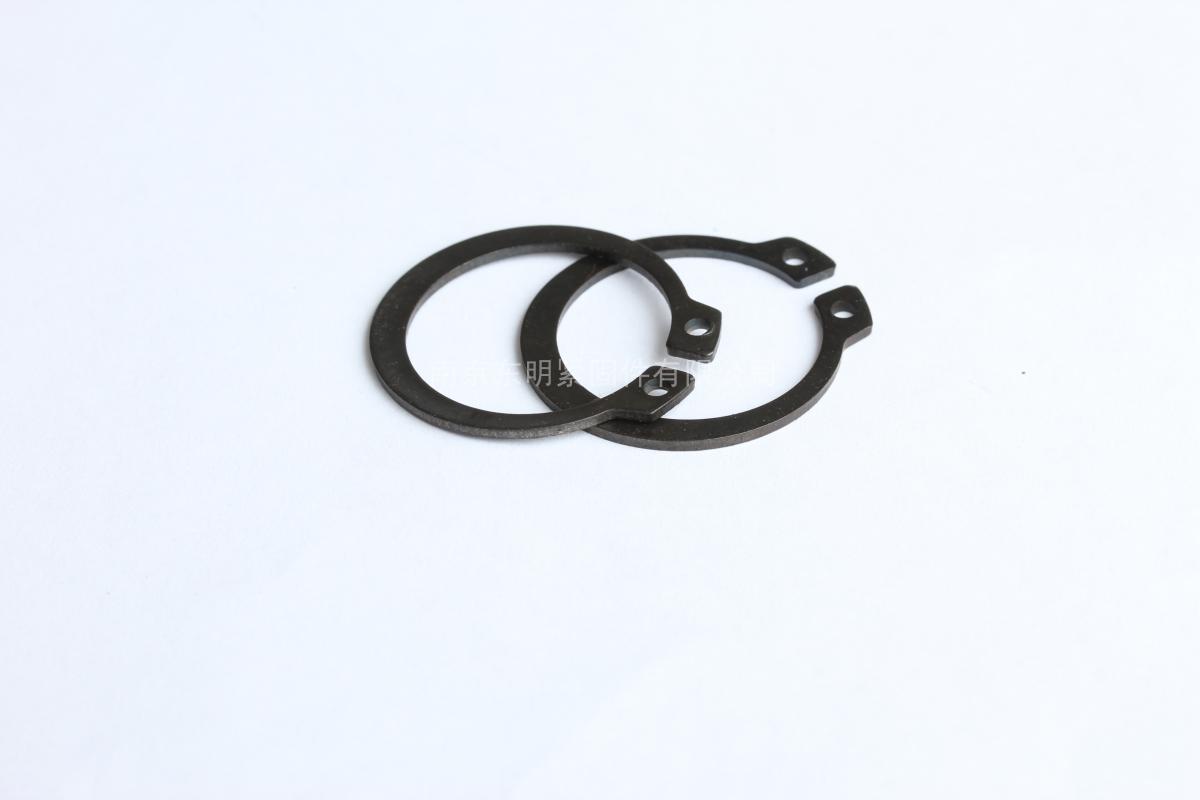

GB/T 894.2 - 1986 B型轴用弹性挡圈

工艺：

详细信息

GB/T 894.2 - 1986 B型轴用弹性挡圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

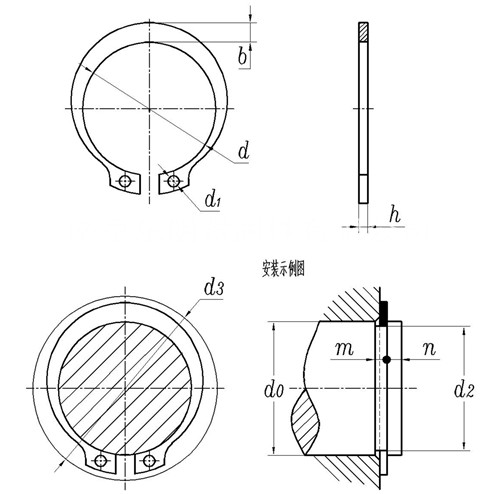

规格 20 21 22 24 25 26 28 29 30 32 34 35 36 37 38 40 42 45 48 50 52 55 56 58 60 62 63 65 68 70 72 75 78 80 82 85 88 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200
d 公称 　 18.5 19.5 20.5 22.2 23.2 24.2 25.9 26.9 27.9 29.6 31.5 32.2 33.2 34.2 35.2 36.5 38.5 41.5 44.5 45.8 47.8 50.8 51.8 53.8 55.8 57.8 58.8 60.8 63.5 65.5 67.5 70.5 73.5 74.5 76.5 79.5 82.5 84.5 89.5 94.5 98 103 108 113 118 123 128 133 138 142 146 151 155.5 160.5 165.5 170.5 175.5 180.5 185.5 190.5
最大值 　 18.63 19.63 20.63 22.41 23.41 24.41 26.11 27.11 28.11 29.81 31.75 32.45 33.45 34.45 35.45 36.89 38.89 41.89 44.89 46.19 48.19 51.26 52.26 54.26 56.26 58.26 59.26 61.26 63.96 65.96 67.96 70.96 73.96 74.96 76.96 80.04 83.04 85.04 90.04 95.04 98.54 103.54 108.54 113.54 118.54 123.63 128.63 133.63 138.63 142.63 146.63 151.63 156.13 161.13 166.13 171.13 176.13 181.22 186.22 191.22
最小值 　 18.08 19.08 20.08 21.78 22.78 23.78 25.48 26.48 27.48 29.18 31 31.7 32.7 33.7 34.7 35.6 37.6 40.6 43.6 44.9 46.9 49.7 50.7 52.7 54.7 56.7 57.7 59.7 62.4 64.4 66.4 69.4 72.4 73.4 75.4 78.2 81.2 83.2 88.2 93.2 96.7 101.7 106.7 111.7 116.7 121.5 126.5 131.5 136.5 140.5 144.5 149.5 154 159 164 169 174 178.8 183.8 188.8
h 公称 　 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
最大值 　 1.05 1.05 1.05 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 2.06 2.06 2.06 2.06 2.06 2.06 2.06 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07
最小值 　 0.87 0.87 0.87 1.07 1.07 1.07 1.07 1.07 1.07 1.07 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.82 1.82 1.82 1.82 1.82 1.82 1.82 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78
d1 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
千件重(钢制)≈kg 1.12 1.16 1.2 1.92 2 2.06 2.51 2.66 2.73 2.98 4.31 4.75 4.88 5 5.65 5.99 6.18 6.57 6.96 10.37 10.77 11.34 12.99 13.44 14.17 14.59 18.51 19.04 20.41 20.98 21.72 22.56 23.39 26.27 27 28.02 28.93 32.5 41.31 44.94 63.95 70.97 78.58 81.77 89.97 93.87 102.7 106.3 110 112.7 122.7 126.4 133.7 137 144.4 152 158.1 162.5 171.8 176.4
