GB/T 894.1 - 1986 A型轴用弹性挡圈

工艺：

详细信息

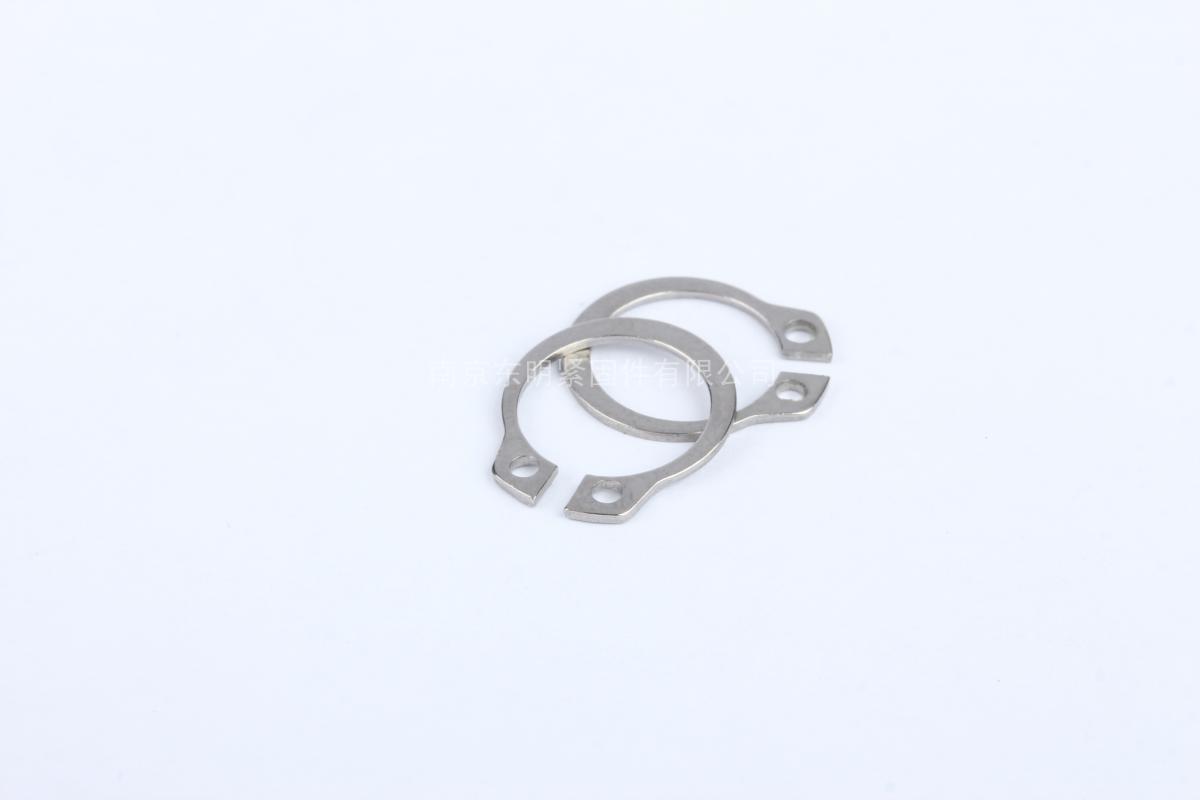

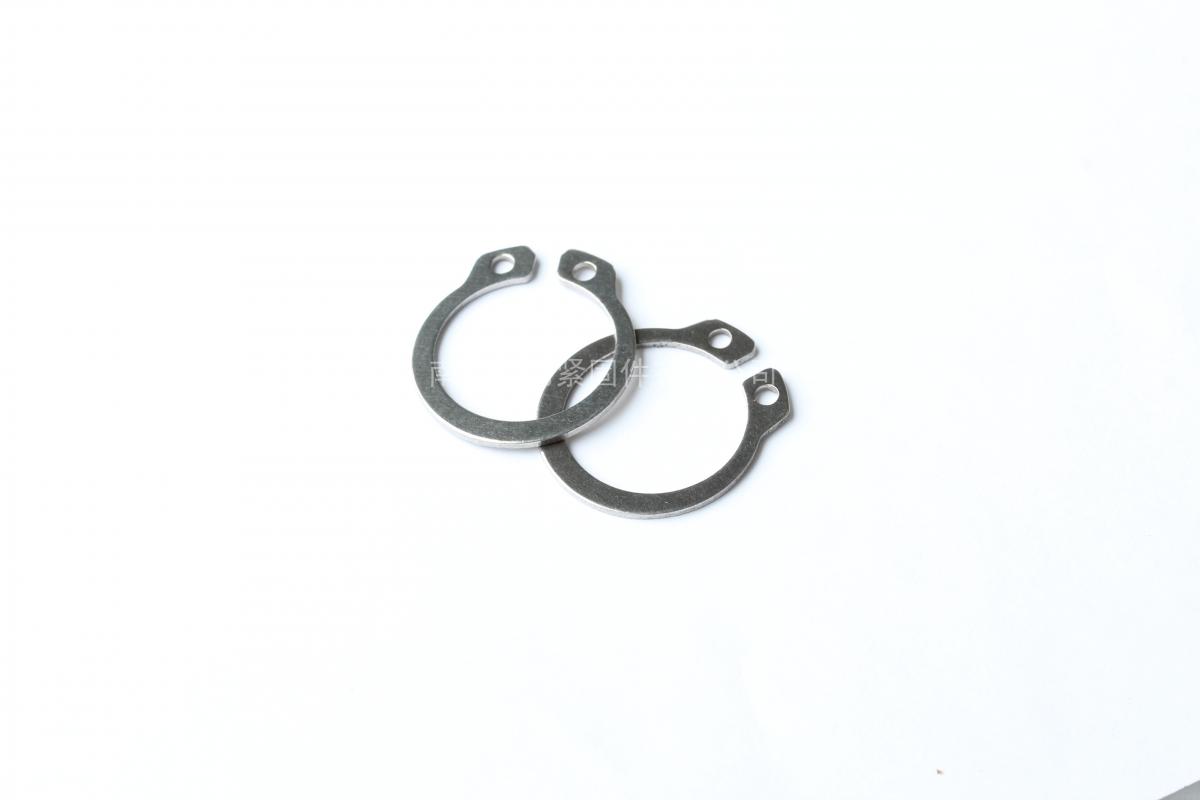

GB/T 894.1 - 1986 A型轴用弹性挡圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

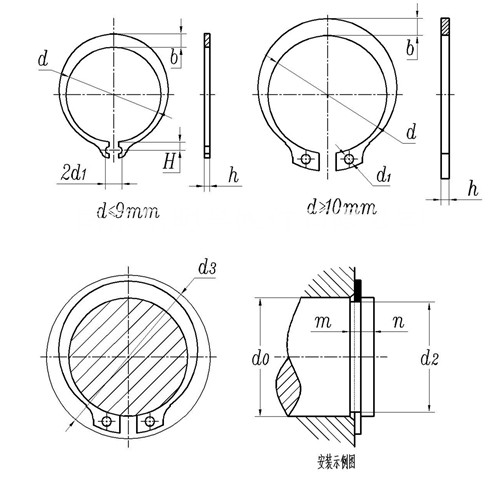

  规格   3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 25 26 28 29 30 32 34 35 36 37 38 40 42 45 48 50 52 55 56 58 60 62 63 65 68 70 72 75 78 80 82 85 88 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200
d 公称 　 2.7 3.7 4.7 5.6 6.5 7.4 8.4 9.3 10.2 11 11.9 12.9 13.8 14.7 15.7 16.5 17.5 18.5 19.5 20.5 22.2 23.2 24.2 25.9 26.9 27.9 29.6 31.5 32.2 33.2 34.2 35.2 36.5 38.5 41.5 44.5 45.8 47.8 50.8 51.8 53.8 55.8 57.8 58.8 60.8 63.5 65.5 67.5 70.5 73.5 74.5 76.5 79.5 82.5 84.5 89.5 94.5 98 103 108 113 118 123 128 133 138 142 146 151 155.5 160.5 165.5 170.5 175.5 180.5 185.5 190.5
最大值 　 2.74 3.74 4.74 5.64 6.56 7.46 8.46 9.4 10.3 11.1 12 13 13.9 14.8 15.8 16.6 17.6 18.63 19.63 20.63 22.41 23.41 24.41 26.11 27.11 28.11 29.81 31.75 32.45 33.45 34.45 35.45 36.89 38.89 41.89 44.89 46.19 48.19 51.26 52.26 54.26 56.26 58.26 59.26 61.26 63.96 65.96 67.96 70.96 73.96 74.96 76.96 79.96 83.04 85.04 90.04 95.04 98.54 103.54 108.54 113.54 118.54 123.63 128.63 133.63 138.63 142.63 146.63 151.63 156.13 161.13 166.13 171.13 176.13 181.22 186.22 191.22
最小值 　 2.55 3.55 4.55 5.45 6.32 7.22 8.22 8.94 9.84 10.64 11.54 12.54 13.44 14.34 15.34 16.14 17.14 18.08 19.08 20.08 21.78 22.78 23.78 25.48 26.48 27.48 29.18 31 31.7 32.7 33.7 34.7 35.6 37.6 40.6 43.6 44.9 46.9 49.7 50.7 52.7 54.7 56.7 57.7 59.7 62.4 64.4 66.4 69.4 72.4 73.4 75.4 78.4 81.2 83.2 88.2 93.2 96.7 101.7 106.7 111.7 116.7 121.5 126.5 131.5 136.5 140.5 144.5 149.5 154 159 164 169 174 178.8 183.8 188.8
h 公称 　 0.4 0.4 0.6 0.6 0.6 0.8 0.8 1 1 1 1 1 1 1 1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
最大值 　 0.43 0.43 0.64 0.64 0.64 0.84 0.84 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.05 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 1.56 2.06 2.06 2.06 2.06 2.06 2.06 2.06 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 2.57 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07 3.07
最小值 　 0.34 0.34 0.53 0.53 0.53 0.7 0.7 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 0.87 1.07 1.07 1.07 1.07 1.07 1.07 1.07 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.35 1.82 1.82 1.82 1.82 1.82 1.82 1.82 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.28 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78 2.78
b ≈ 　 0.8 0.88 1.12 1.32 1.32 1.32 1.44 1.44 1.52 1.72 1.88 1.88 2 2.32 2.48 2.48 2.48 2.68 2.68 2.68 3.32 3.32 3.32 3.6 3.72 3.72 3.92 4.32 4.52 4.52 4.52 5 5 5 5 5 5.48 5.48 5.48 6.12 6.12 6.12 6.12 6.12 6.12 6.32 6.32 6.32 6.32 6.32 7 7 7 7 7.6 9.2 9.2 10.7 11.3 12 12 12.6 12.6 13.2 13.2 13.2 14 14 14 14.4 14.4 15 15 15.2 15.2 15.6 15.6
d1 1 1 1 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
H 0.95 1.1 1.25 1.35 1.55 1.6 1.65 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
d2 最大值 　 2.8 3.8 4.8 5.7 6.7 7.6 8.6 9.6 10.5 11.5 12.4 13.4 14.3 15.2 16.2 17 18 19 20 21 22.9 23.9 24.9 26.6 27.6 28.6 30.3 32.3 33 34 35 36 37.5 39.5 42.5 45.5 47 49 52 53 55 57 59 60 62 65 67 69 72 75 76.5 78.5 81.5 84.5 86.5 91.5 96.5 101 106 111 116 121 126 131 136 141 145 150 155 160 165 170 175 180 185 190 195
最小值 　 2.76 3.752 4.752 5.652 6.642 7.542 8.542 9.542 10.39 11.39 12.29 13.29 14.19 15.09 16.09 16.89 17.89 18.87 19.87 20.87 22.69 23.69 24.69 26.39 27.39 28.39 30.05 32.05 32.75 33.75 34.75 35.75 37.25 39.25 42.25 45.25 46.75 48.75 51.7 52.7 54.7 56.7 58.7 59.7 61.7 64.7 66.7 68.7 71.7 74.7 76.2 78.2 81.15 84.15 86.15 91.15 96.15 100.46 105.46 110.46 115.46 120.46 125.46 130.46 135.46 140.46 144.46 149.46 154.46 159.46 164.46 169.46 174.37 179.37 184.28 189.28 194.28
m 最大值 　 0.64 0.64 0.84 0.84 0.84 1.04 1.04 1.24 1.24 1.24 1.24 1.24 1.24 1.24 1.24 1.24 1.24 1.24 1.24 1.24 1.44 1.44 1.44 1.44 1.44 1.44 1.44 1.84 1.84 1.84 1.84 1.84 1.84 1.84 1.84 1.84 2.34 2.34 2.34 2.34 2.34 2.34 2.34 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 2.84 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38 3.38
最小值 　 0.5 0.5 0.7 0.7 0.7 0.9 0.9 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.3 1.3 1.3 1.3 1.3 1.3 1.3 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2
n ≥ 　 0.3 0.3 0.3 0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.9 0.9 1.1 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.7 1.7 1.7 2.1 2.1 2.1 2.6 2.6 3 3 3 3 3.8 3.8 3.8 3.8 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 5.3 5.3 5.3 5.3 5.3 5.3 5.3 6 6 6 6 6 6 6 6 6 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5 7.5
d3 ≥ 　 7.2 8.8 10.7 12.2 13.8 15.2 16.4 17.6 18.6 19.6 20.8 22 23.2 24.4 25.6 27 28 29 31 32 34 35 36 38.4 39.8 42 44 46 48 49 50 51 53 56 59.4 62.8 64.8 67 70.4 71.7 73.6 75.8 79 79.6 81.6 85 87.2 89.4 92.8 96.2 98.2 101 104 107.3 110 115 121 132 136 142 145 151 158 162.8 168 174.4 180 186 190 195 200 206 212 218 223 229 235
千件重(钢制)≈kg 0.02 0.03 0.08 0.11 0.12 0.19 0.22 0.24 0.28 0.35 0.41 0.44 0.51 0.65 0.74 0.78 0.81 0.96 1.01 1.06 1.76 1.84 1.91 2.22 2.39 2.47 2.73 4.03 4.33 4.45 4.58 5.25 5.42 5.64 6.09 6.5 9.76 10.16 10.76 12.44 12.89 13.34 13.78 17.61 18.16 19.58 20.12 20.74 21.6 22.47 25.25 25.89 26.86 27.89 31.46 40.38 43.15 62.01 69.07 76.78 80.06 83.36 91.83 100.7 104.4 108.3 111.2 120.2 124.1 131.4 134.7 142.1 149.7 156 160.2 169.8 174.1
