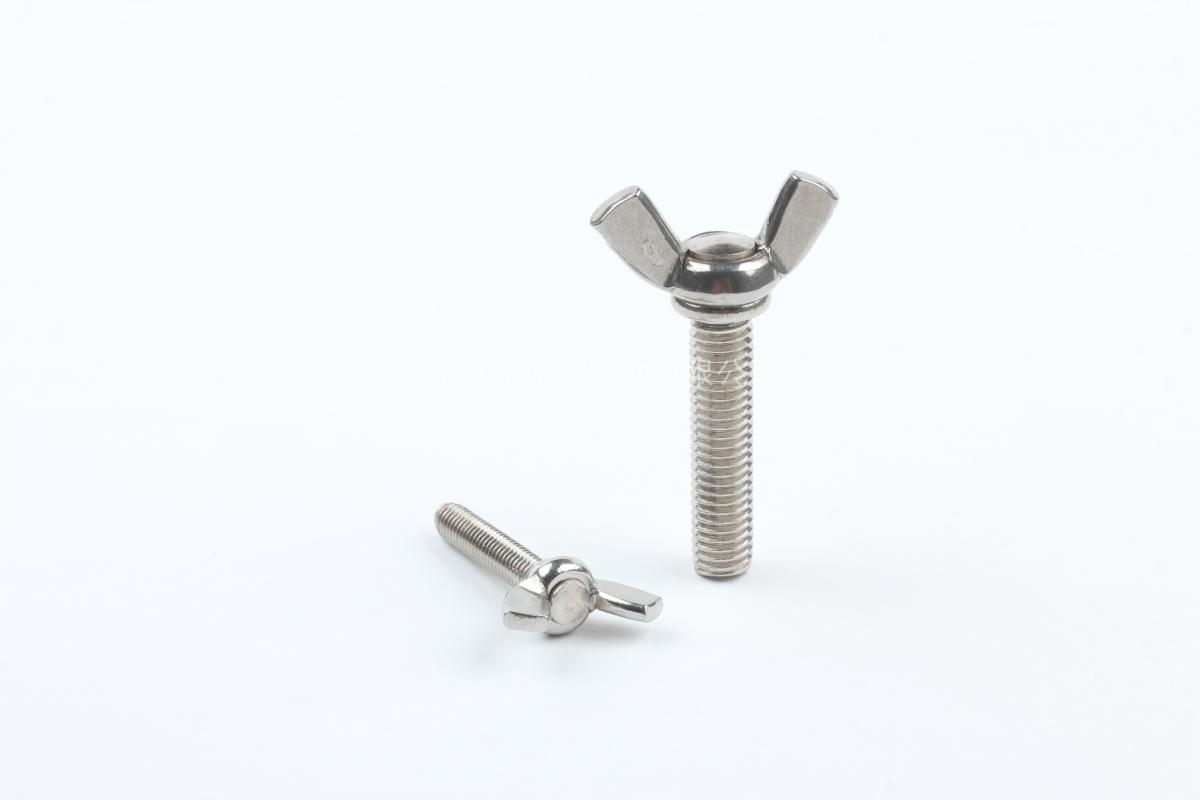

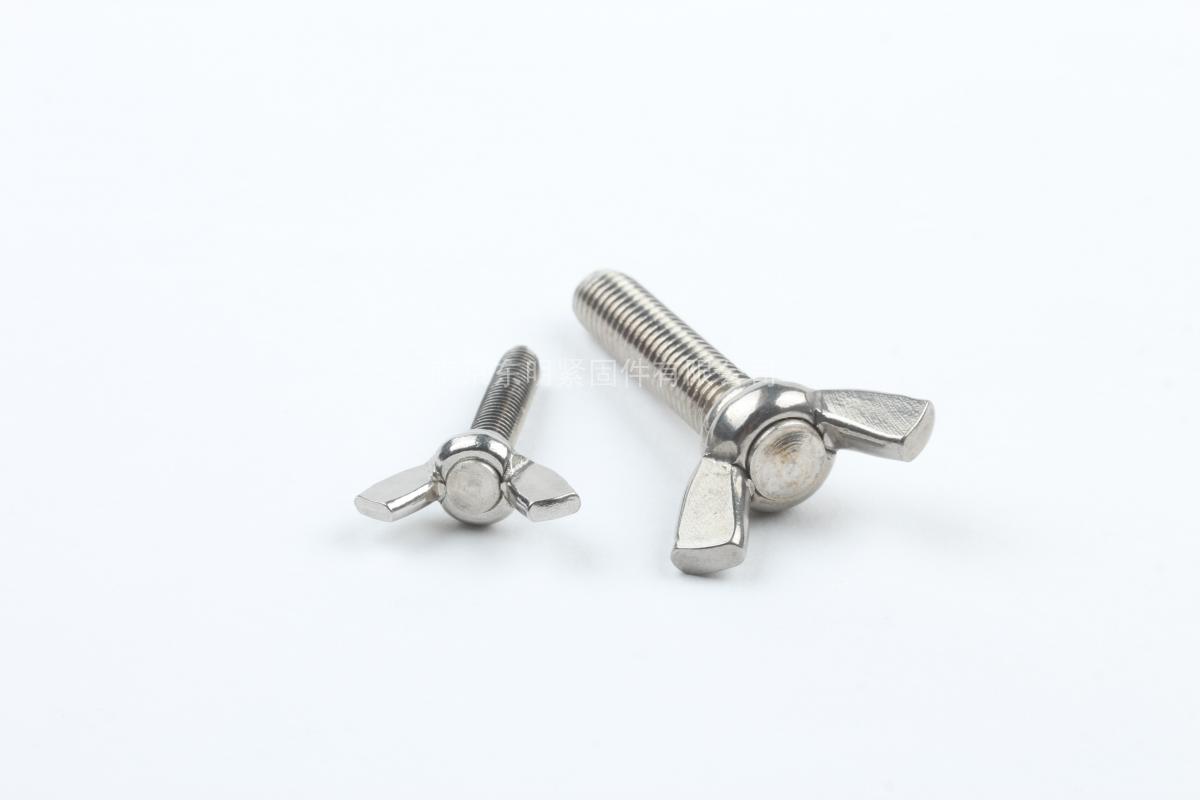

DIN316 蝶形螺栓

标准：DIN 316-2016 蝶形螺钉

工艺：冷镦

详细信息

DIN316 蝶形螺栓  材质、等级：8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

Nominal Diameter M4 M5 M6 M8 M10 M12 M16 M20 M24
P Pitch 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
E max 8 11 13 16 20 23 29 35 44
min 6 8 10 13 17 20 26 32 41
D max 7 9 11 12.5 16.5 19.5 23 29 37.5
min 5.5 7.5 9 10.5 14.5 17.5 21 27 35
A max 20 26 33 39 51 65 73 90 110
min 18 24 30 36 48 62 70 86 106
c max 1.9 2.3 2.3 2.8 4.4 4.9 6.4 6.9 9.4
min 1.1 1.5 1.5 2 3.6 4.1 5.6 6.1 8.6
B max 10.5 13 17 20 25 33.5 37.5 46.5 56.5
min 8.5 11 15 18 23 31 35 44 53.5
G max 4.6 6.5 8 10 12 14 17 21 25
min 3.2 4 5 6.5 8 10 13 16 20
