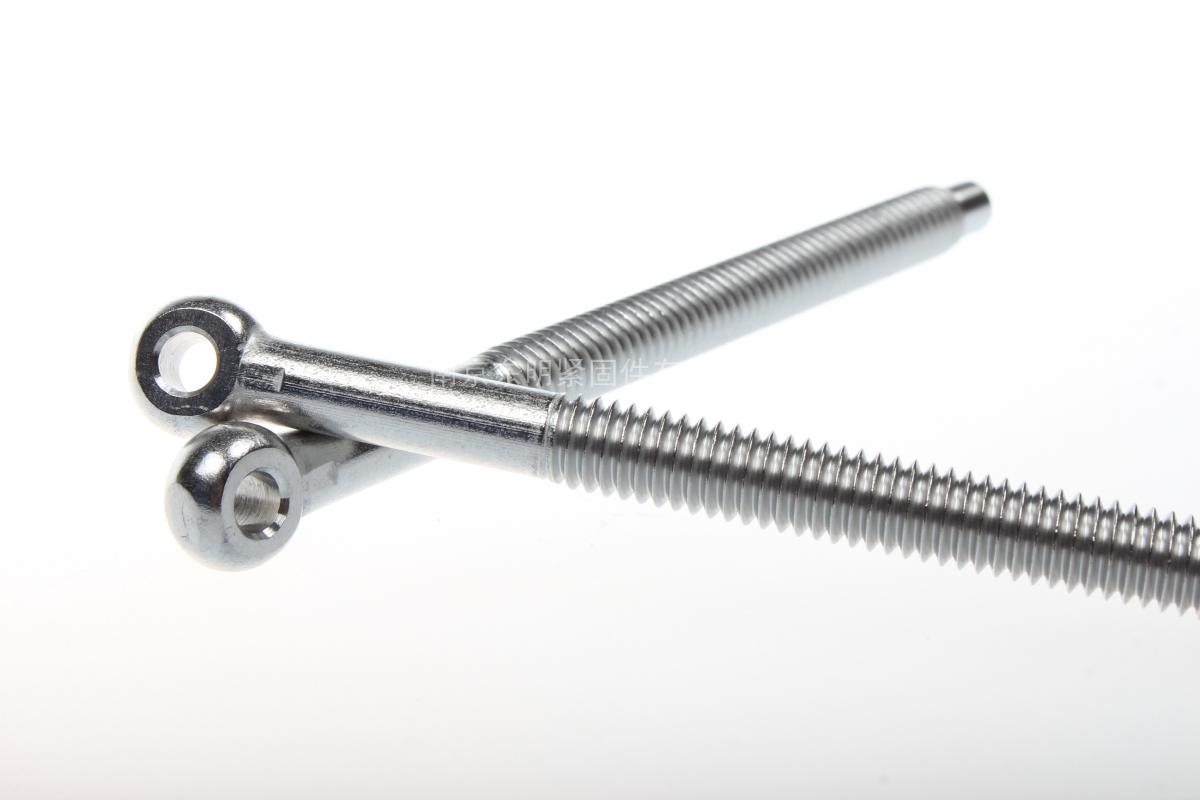

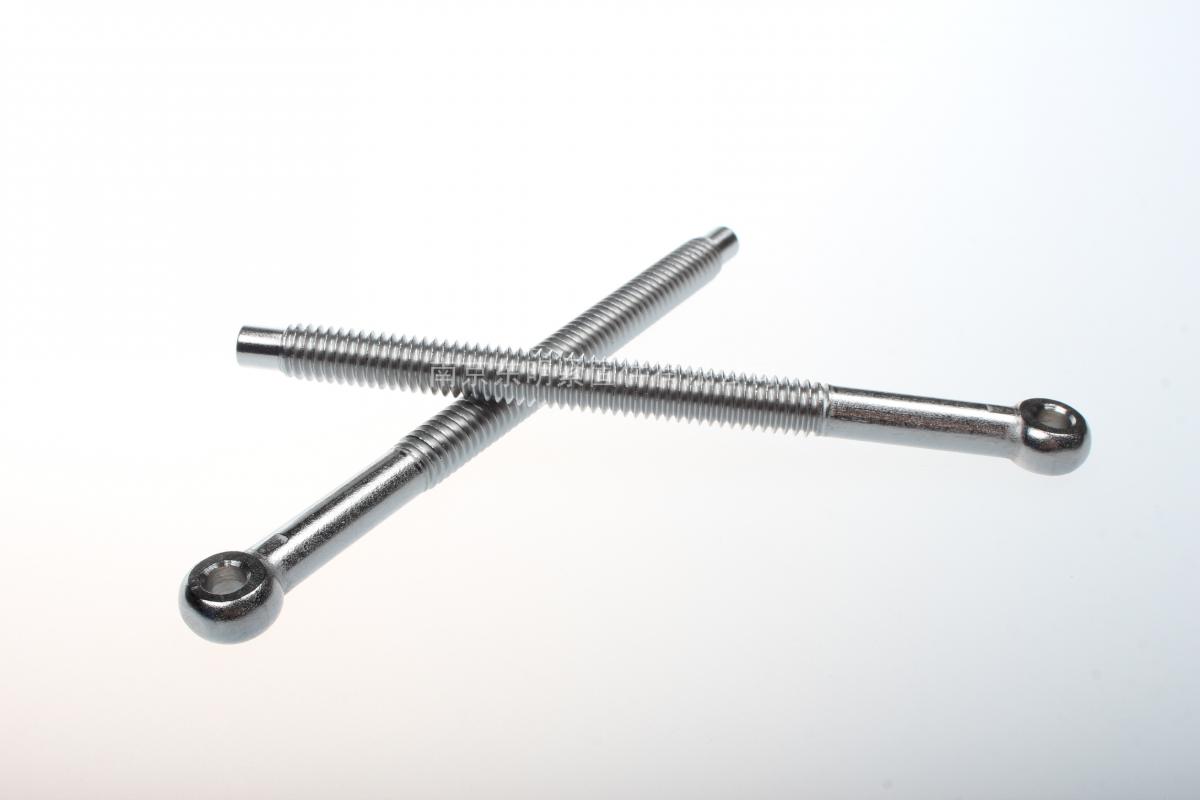

DIN444 活节螺栓

标准：DIN 444-2017 活节螺栓

工艺：冷镦

详细信息

DIN444 活节螺栓  材质、等级：8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

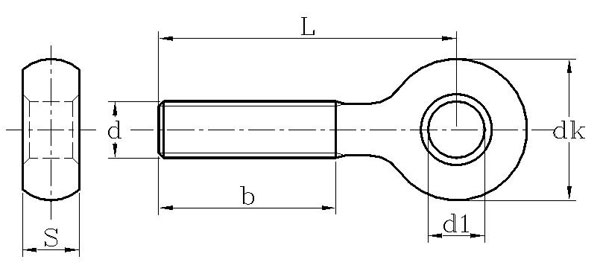

Nominal Diameter M5 M6 M8 M10 M12 M16 M20 M24 (M27) (M27) M30 M30 (M33) M36 M36 (M39) (M39)
P Pitch 0.8 1 1.25 1.5 1.75 2 2.5 3 3 3 3.5 3.5 3.5 4 4 4 4
b L≤125 16 18 22 26 30 38 46 54 60 60 66 66 / / / / /
125＜L≤200 / / 28 32 36 44 52 60 66 66 72 72 78 84 84 90 90
L＞200 / / / / 49 57 65 73 79 79 85 85 91 97 97 103 103
d1 max 5.03 6.03 8.036 10.036 12.043 16.043 18.043 22.052 24.052 25.052 27.052 28.052 30.052 32.062 33.062 35.062 36.062
min 5 6 8 10 12 16 18 22 24 25 27 28 30 32 33 35 36
dk Tpye A max 12 14 18 20 25 32 40 45 50 50 55 55 60 65 65 70 70
Tpye A min 10.9 12.9 16.9 18.7 23.7 30.4 38.4 43.4 48.4 48.4 53.1 53.1 58.1 63.1 63.1 68.1 68.1
Tpye B and C max 12 14 18 20 25 32 40 45 50 50 55 55 60 65 65 70 70
Tpye B and C min 11.57 13.57 17.57 19.48 24.48 31.38 39.38 44.38 49.38 49.38 54.26 54.26 59.26 64.26 64.26 69.26 69.26
s Type A max 8 9 11 14 17 19 24 28 30 30 34 34 38 41 41 46 46
Type A min 7.52 8.52 10.3 13.3 16.3 18.16 23.16 27.16 29.16 29.16 33 33 37 40 40 45 45
Type B and C max 6 7 9 12 14 17 22 25 27 27 30 30 34 38 38 41 41
Type B and C min 5.88 6.85 8.85 11.82 13.82 16.82 21.79 24.79 26.79 26.79 29.79 29.79 33.75 37.75 37.75 40.75 40.75
