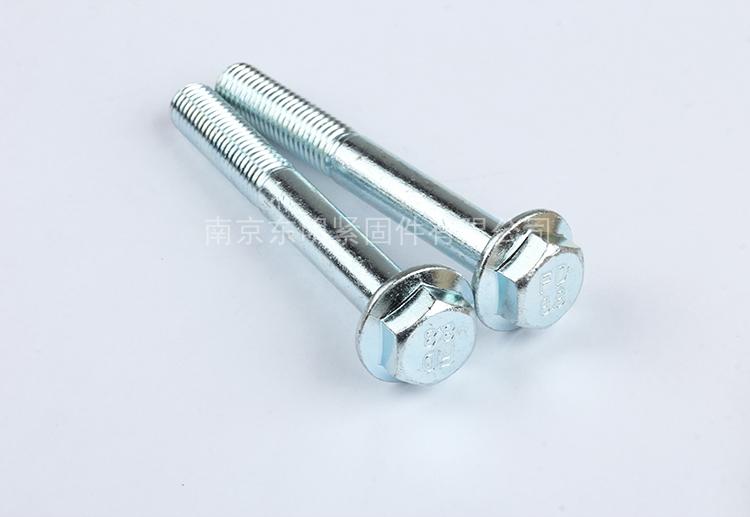

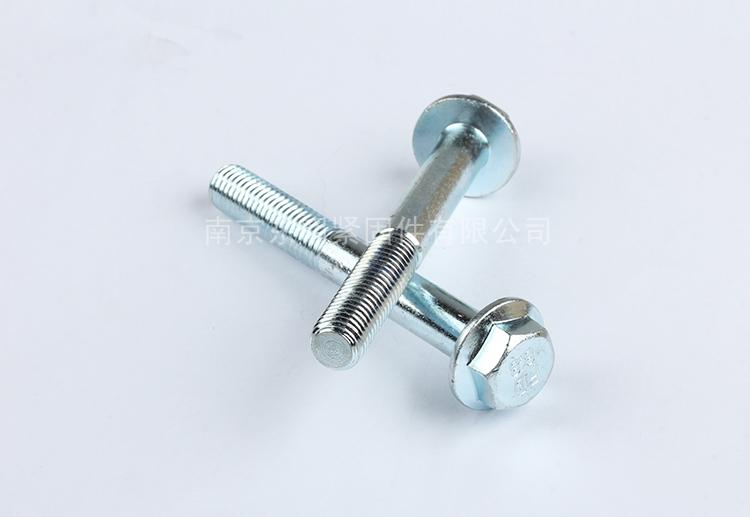

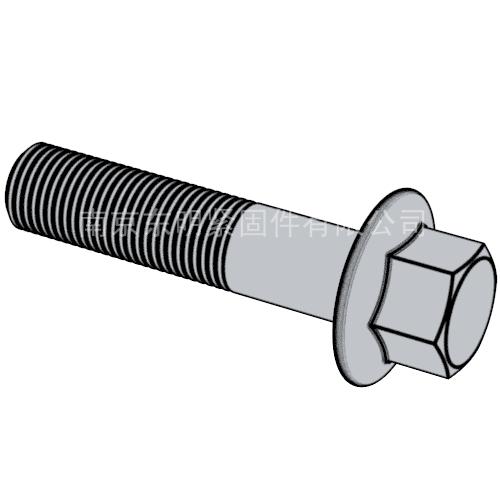

DIN6921 六角头法兰面螺栓

标准：DIN 6921-1983 六角头法兰螺栓

工艺：冷镦

详细信息

DIN6921 六角头法兰面螺栓  材质、等级：8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

Nominal Diameter M5 M6 M8 M8 M10 M10 M10 M12 M12 M12 M14 M14 M16 M16 M20 M20
P Thread Pitch 0.8 1 1 1.25 1.5 1.25 1 1.25 1.5 1.75 1.5 2 1.5 2 1.5 2.5
b L≤125 16 18 22 22 26 26 26 30 30 30 34 34 38 38 46 46
125＜L≤200 / / 28 28 32 32 32 36 36 36 40 40 44 44 52 52
L＞200 / / / / / / / / / / / / 57 57 65 65
dc max 11.8 14.2 18 18 22.3 22.3 22.3 26.6 26.6 26.6 30.5 30.5 35 35 43 43
ds max 5 6 8 8 10 10 10 12 12 12 14 14 16 16 20 20
min 4.82 5.82 7.78 7.78 9.78 9.78 9.78 11.73 11.73 11.73 13.73 13.73 15.73 15.73 19.67 19.67
k max 5.4 6.6 8.1 8.1 9.2 9.2 9.2 11.5 11.5 11.5 12.8 12.8 14.4 14.4 17.1 17.1
s ① max=nominal size 8 10 13 13 15 15 15 16 16 16 18 18 21 21 27 27
min 7.78 9.78 12.73 12.73 14.73 14.73 14.73 15.73 15.73 15.73 17.73 17.73 20.67 20.67 26.67 26.67
①,e min. = 1.12 x s min.
