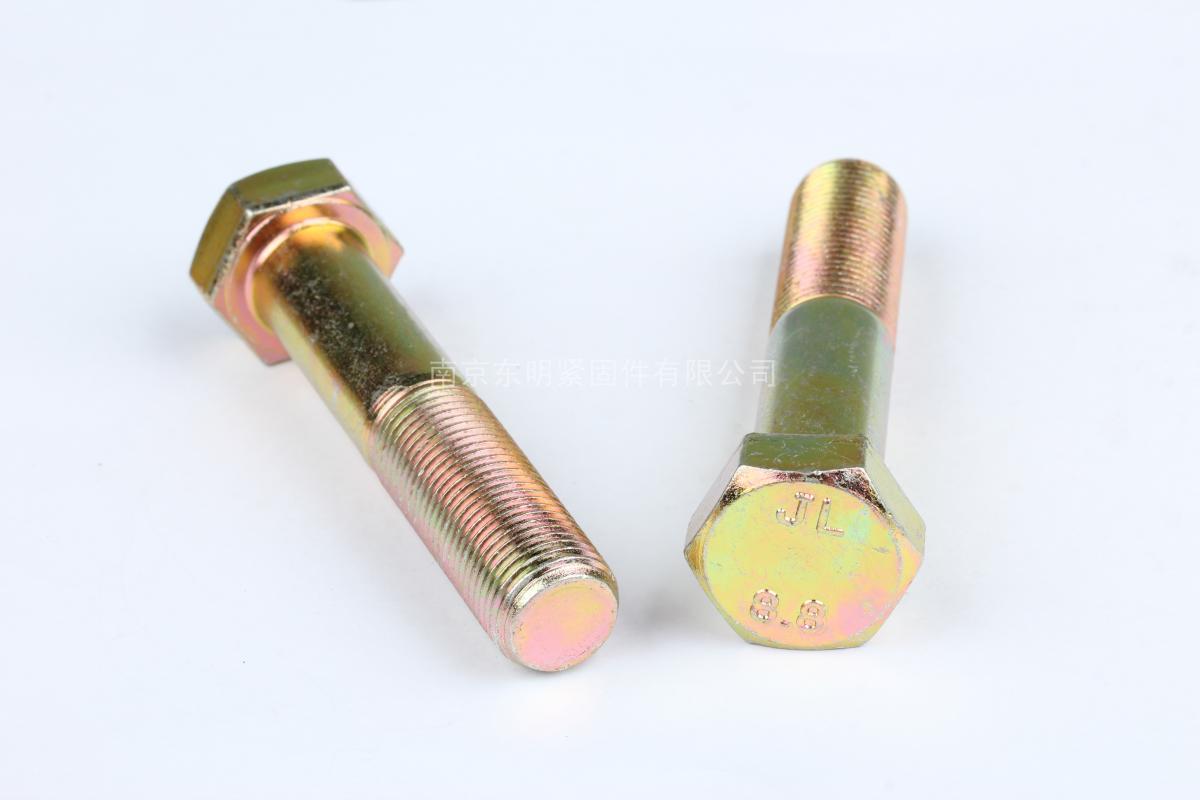

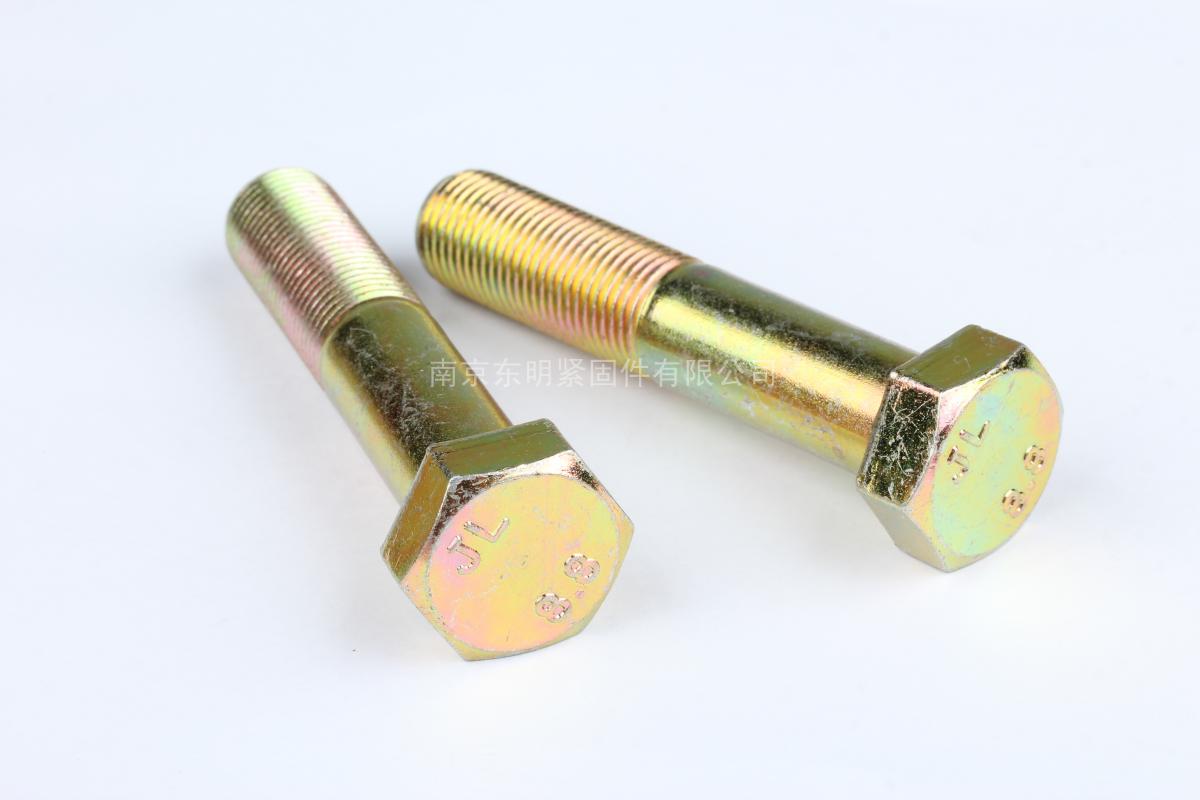

Q151B 外六角螺栓

QC/T151B 外六角螺栓 材质、等级：8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等

表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等

盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理

电话咨询：400-086-0001 025-86183701-8026

徐小姐

邮件咨询：dm8026@18luosi.com

QQ咨询：2850588428



Nominal Diameter			M8	(M10)	M12	(M14)	M16	(M18)	(M20)	(M22)	M24
P	Pitch		1	1	1.25	1.5	1.5	1.5	1.5	1.5	2
b	L≤125		22	26	30	34	38	42	46	50	54
	125＜L≤200		-	32	36	40	44	48	52	56	60
ds	max=nominal size		8	10	12	14	16	18	20	22	24
	min	Grade A	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
		Grade B	7.64	9.64	11.57	13.54	15.57	17.57	19.48	21.48	23.48
e	min	Grade A	14.38	17.77	20.03	23.36	26.75	30.14	33.53	37.72	39.98
		Grade B	14.2	17.59	19.85	22.78	26.17	29.56	32.95	37.29	39.55
k	Nominal Size		5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
	Grade A	max	5.45	6.58	7.68	8.98	10.18	11.715	12.715	14.215	15.215
		min	5.15	6.22	7.32	8.62	9.82	11.285	12.285	13.785	14.785
	Grade B	max	5.54	6.69	7.79	9.09	10.29	11.85	12.85	14.35	15.35
		min	5.06	6.11	7.21	8.51	9.71	11.15	12.15	13.65	14.65
s	max=nominal size		13	16	18	21	24	27	30	34	36
	min	Grade A	12.73	15.73	17.73	20.67	23.67	26.67	29.67	33.38	35.38
		Grade B	12.57	15.57	17.57	20.16	23.16	26.16	29.16	33	35
