DIN931 外六角半牙螺栓

标准：DIN 931-1-1987 六角头粗杆半牙螺栓M1.6-M39

工艺：冷镦

详细信息

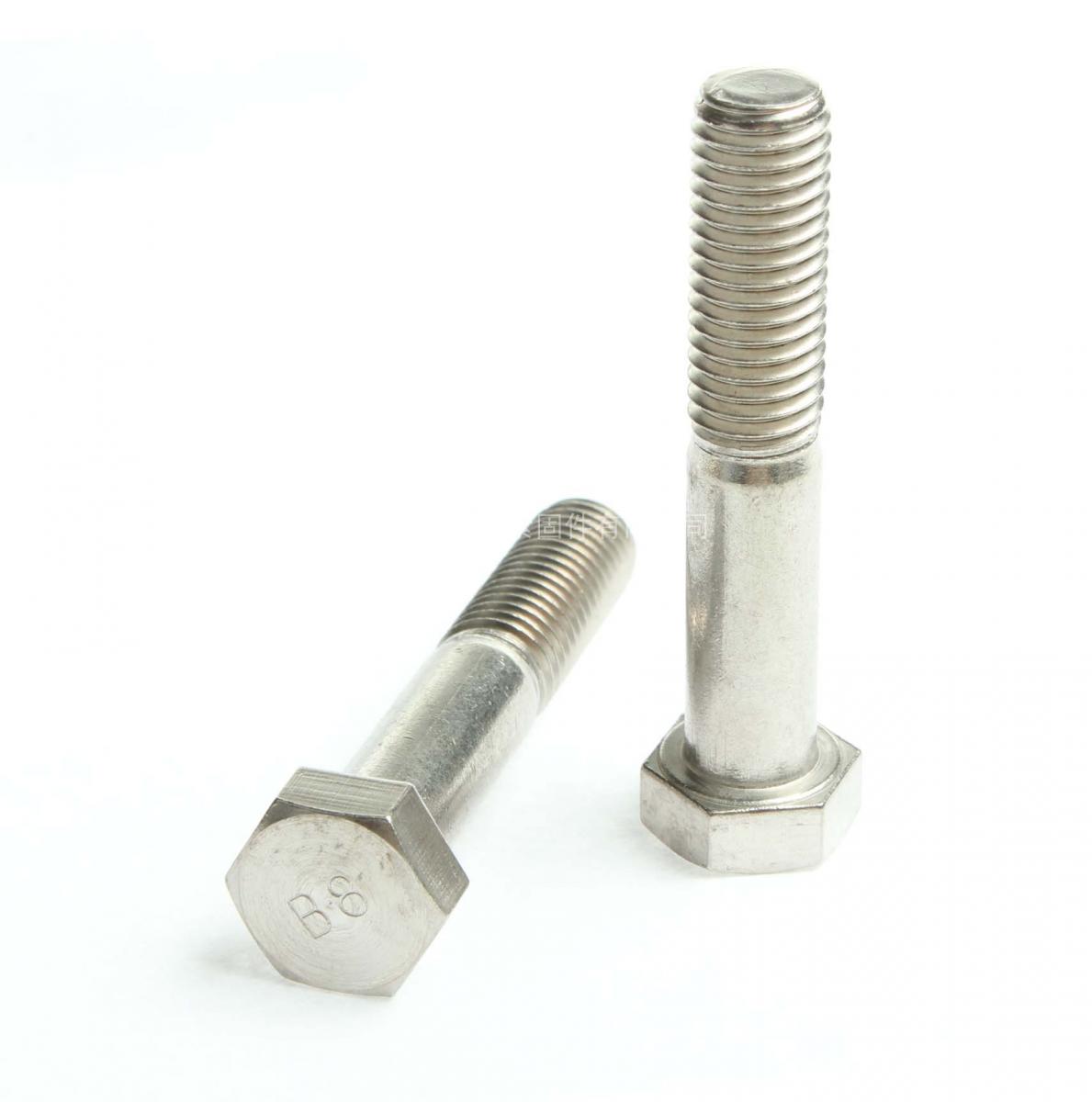

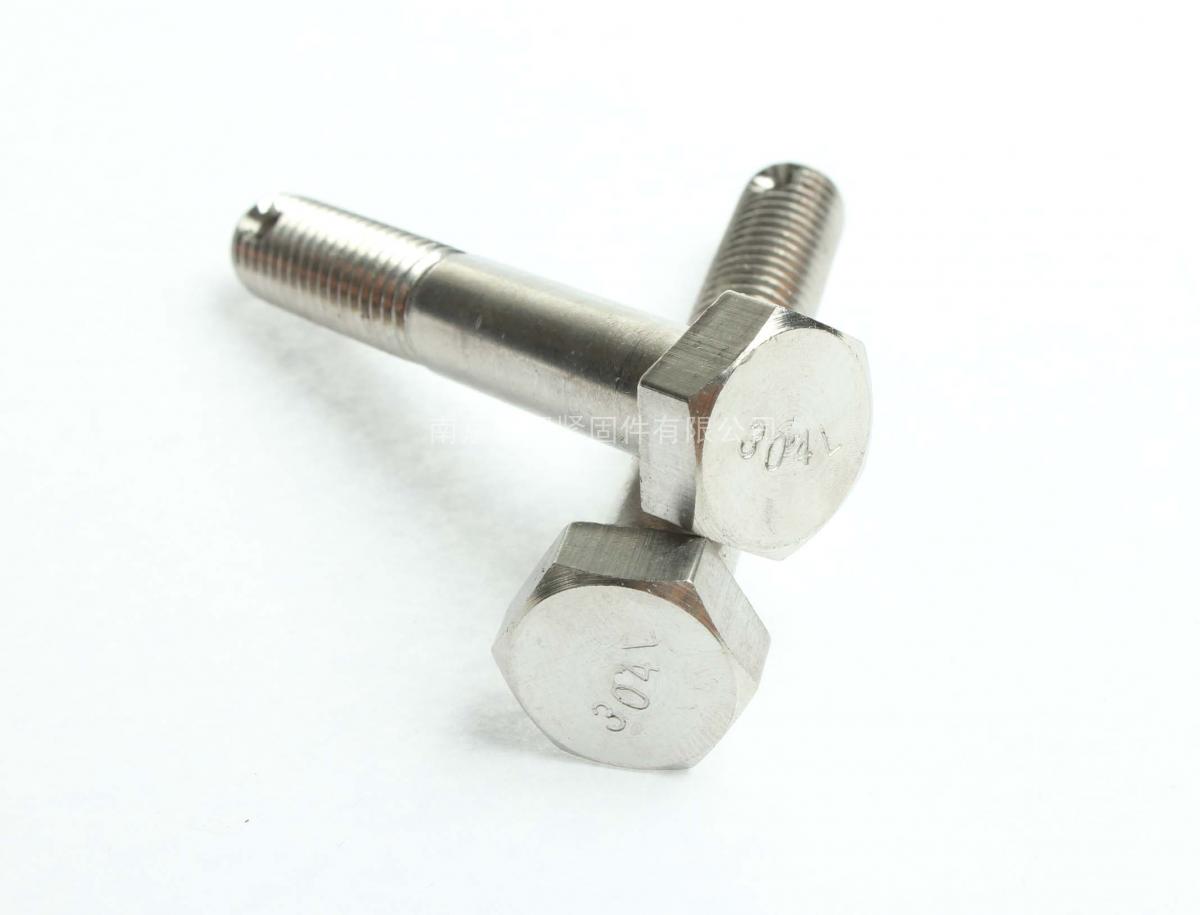

DIN931 外六角粗杆半牙螺栓

材质、等级：8.8级、10.9级、12.9级 、A2-70、A4-70 、A4-80等

表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等

盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理

电话咨询：400-086-0001 025-86183701-8026 徐小姐

邮件咨询：dm8026@18luosi.com

QQ咨询：2850588428

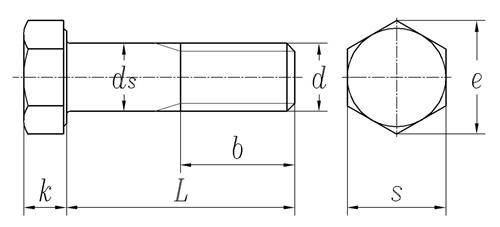

Nominal Diameter     M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
P Thread Pitch 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
b L≤125 9 10 11 12 13 14 16 18 20 22 26 30 34 38 42 46 50 54 60 66 72 78 84
125＜L≤200 - - - - - - 22 24 26 28 32 36 40 44 48 52 56 60 66 72 78 84 90
L＞200 - - - - - - - - - - 45 49 53 57 61 65 69 73 79 85 91 97 103
ds max=nominal size   1.6 2 2.5 3 3.5 4 5 6 7 8 10 12 14 16 18 20 22 24 27 30 33 36 39
Grade A min 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
Grade B min - - - - - - - - - - - - - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
k Grade A min 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
max 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
Grade B min - - - - - - - - - - - - - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
max - - - - - - - - - - - - - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
s max=nominal size 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24 27 30 32 36 41 46 50 55 60
Grade A min 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
Grade B min - - - - - - - - - - - - - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
