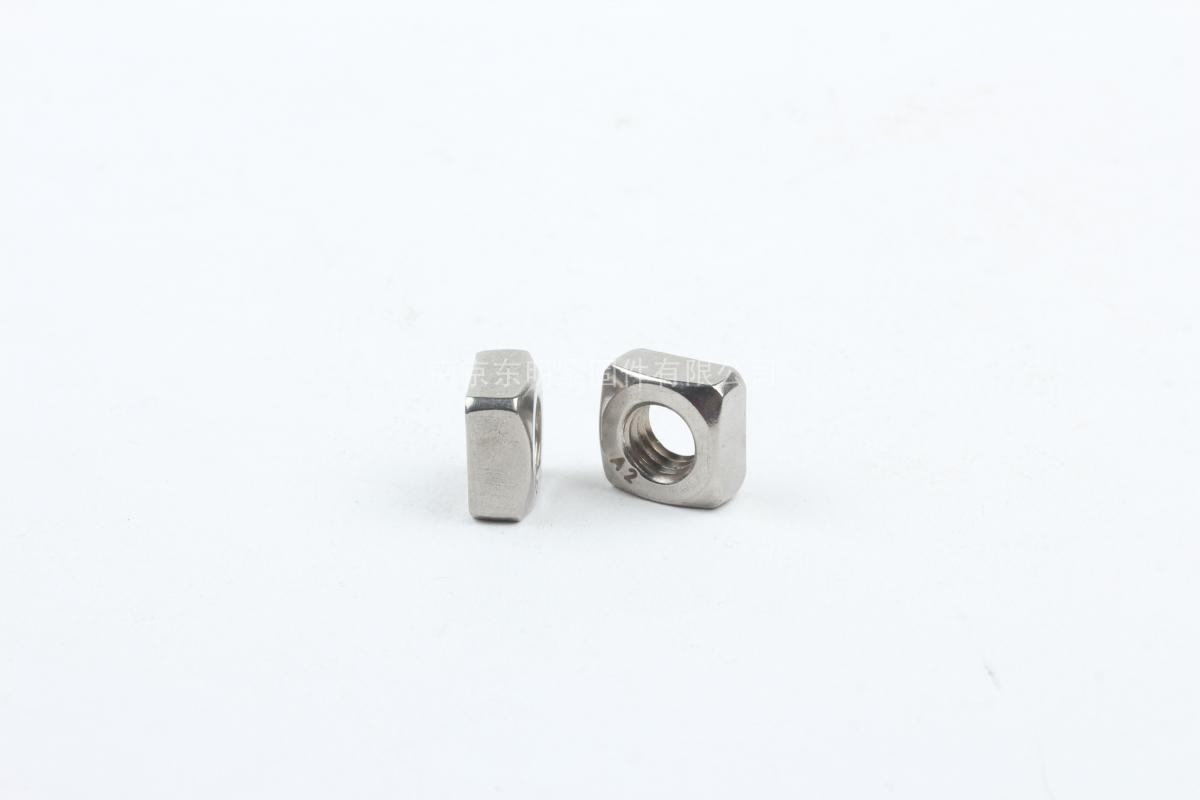

JIS B 1163 - 2009 单倒角方螺母

标准：JIS B1163-1995 四方螺母

工艺：冷镦

详细信息

JIS B 1163 - 2009 单倒角方螺母 材质、等级：4级、8级、10级、12级、A2-70、A4-70 、A4-80等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

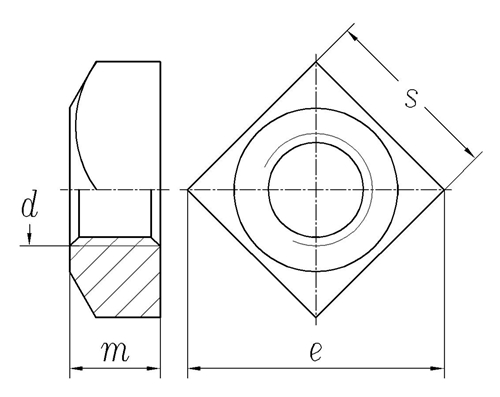

公称直径 d M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
m 公称 2.4 3.2 4 5 6.5 8 10 11 13 15 16 18 19
A级 最大值 2.4 3.2 4 5 6.5 8 10 11 13 15 16 18 19
最小值 2.15 2.9 3.7 4.7 6.14 7.64 9.64 10.57 12.57 14.57 15.57 17.57 18.48
B级 最大值 2.4 3.2 4 5 6.5 8 10 11 13 15 16 18 19
最小值 2 2.72 3.52 4.52 5.92 7.42 9.42 10.3 12.3 14.3 15.3 17.3 18.16
C级 最大值 - - - 5.6 7.3 8.8 10.8 11.9 13.9 15.9 16.9 18.9 20
最小值 - - - 4.4 5.7 7.2 9.2 10.1 12.1 14.1 15.1 17.1 18
s 最大值=公称 5.5 7 8 10 13 17 19 22 24 27 30 32 36
A级 最小值 5.3 6.8 7.8 9.8 12.75 16.75 18.65 21.65 23.65 26.65 29.65 31.6 35.6
B级 最小值 5 6.4 7.4 9.4 12.3 16.3 18.2 21.2 23.2 26.2 29.2 31 35
C级 最小值 - - - 9.4 12.3 16.3 18.2 21.2 23.2 26.2 29.2 31 35
e ≈ 7.8 9.9 11.3 14.1 18.4 24 26.9 31.1 33.9 38.2 42.4 45.3 50.9
