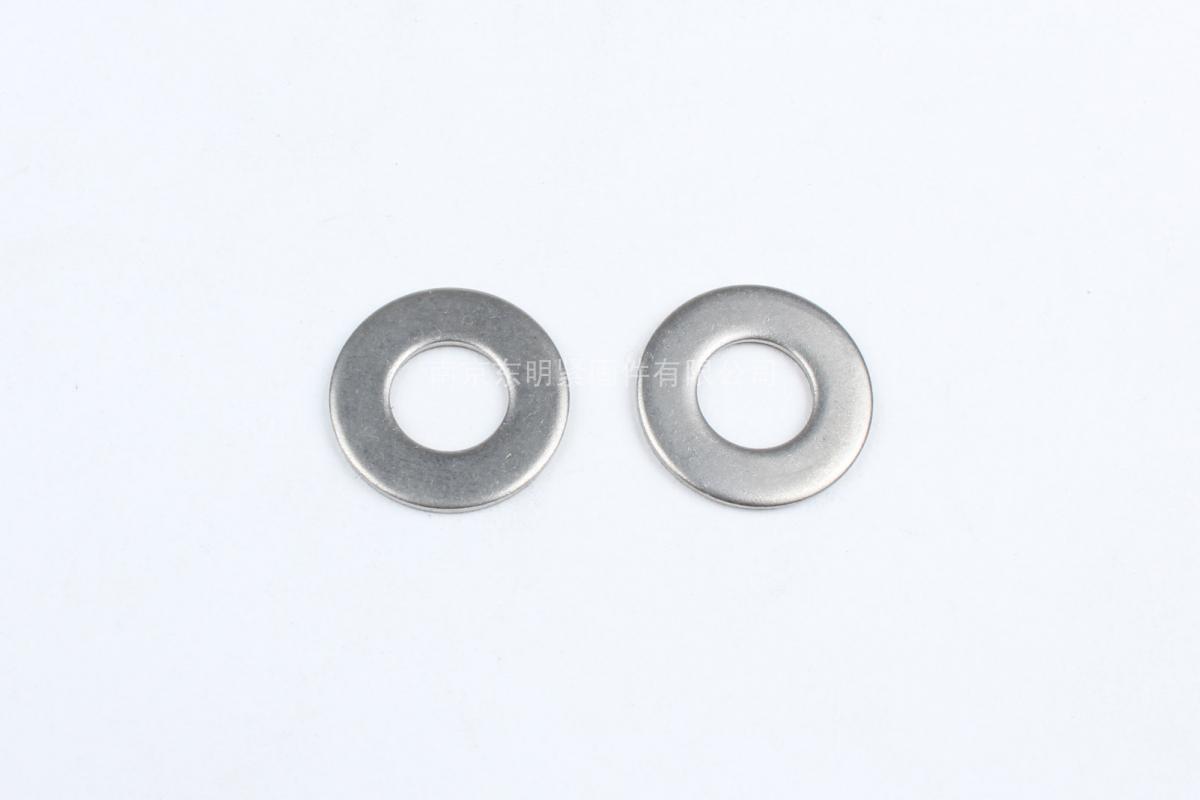

NF E25-514 法标垫圈

标准：NF E25-514-1987 A级平垫圈

工艺：冷镦

详细信息

NF E 25-514 A级平垫圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

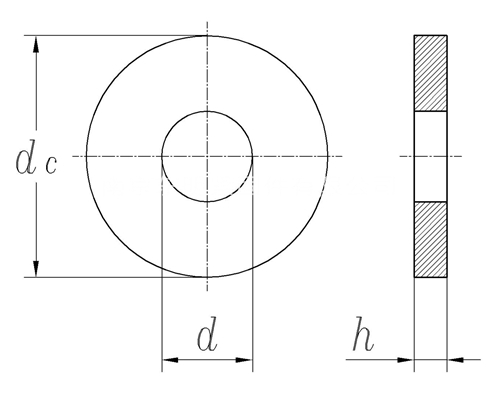

规格 Φ1.6 Φ2 Φ2.5 Φ3 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ27 Φ30
d 最大值 1.84 2.34 2.84 3.38 4.48 5.48 6.62 7.62 8.62 10.77 13.27 15.27 17.27 19.33 21.33 23.33 25.33 28.33 31.39
最小值 1.7 2.2 2.7 3.2 4.3 5.3 6.4 7.4 8.4 10.5 13 15 17 19 21 23 25 28 31
dc Z型 最大值 3.5 4 5 6 8 10 12 14 16 20 24 27 30 32 36 40 45 48 52
最小值 3.2 3.7 4.7 5.7 7.64 9.64 11.57 13.57 15.57 19.48 23.48 26.48 29.48 31.38 35.38 39.38 44.38 47.38 51.26
M型 最大值 5 5.5 7 8 10 12 14 16 18 22 27 30 32 36 40 45 50 55 60
最小值 4.7 6.2 6.64 7.64 9.64 11.57 13.57 15.57 17.57 21.48 26.48 29.48 31.38 35.38 39.38 44.38 49.38 54.26 59.26
L型 最大值 6 7 10 12 14 16 18 20 222 27 32 36 40 45 50 55 60 65 70
最小值 5.7 6.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 26.48 31.38 35.38 39.38 44.38 49.38 54.26 59.26 64.26 69.26
h 公称 0.5 0.5 0.5 0.8 0.8 1 1.2 1.5 1.5 2 2.5 2.5 3 3 3 3 4 4 4
最大值 0.57 0.57 0.57 0.87 0.87 1.07 1.27 1.57 1.57 2.12 2.62 2.62 3.12 3.12 3.12 3.12 4.15 4.15 4.15
最小值 0.43 0.43 0.43 0.73 0.73 0.93 1.13 1.43 1.43 1.88 2.38 2.38 2.88 2.88 2.88 2.88 3.85 3.85 3.85
