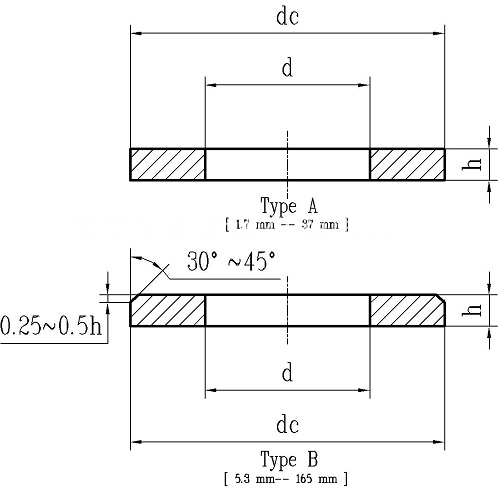

DIN 125(A) - 1990 A级平垫圈

标准：DIN 125-1-1990 六角螺栓与螺母组合用 A级平垫圈 - 硬度250HV以下

工艺：冷镦

详细信息

DIN 125(A) - 1990 A级平垫圈



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

规格 Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2 Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ10.5 Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25 Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36 Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50 Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66 Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98 Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134 Φ139 Φ144 Φ149 Φ155 Φ165
M 对应螺栓规格 M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3 M3.5 M4 M5 M6 M7 M8 M10 M12 M14 M16 M18 M20 M22 M24 M26 M27 M28 M30 M32 M33 M35 M36 M38 M39 M40 M42 M45 M48 M50 M52 M55 M56 M58 M60 M64 M68 M72 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M160
d 最小值=公称 1.7 1.8 2.2 2.5 2.7 2.8 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15 17 19 21 23 25 27 28 29 31 33 34 36 37 39 40 41 43 46 50 52 54 57 58 60 62 66 70 74 78 82 87 93 98 104 109 114 119 124 129 134 139 144 149 155 165
最大值 1.84 1.94 2.34 2.64 2.84 2.94 3.38 3.88 4.48 5.48 6.62 7.62 8.62 10.77 13.27 15.27 17.27 19.33 21.33 23.33 25.33 27.33 28.33 29.33 31.39 33.62 34.62 36.62 37.62 39.62 40.62 41.62 43.62 46.62 50.62 52.74 54.74 57.74 58.74 60.74 62.74 66.74 70.74 74.74 78.74 82.87 87.87 93.87 98.87 104.87 109.87 114.87 119.87 125 130 135 140 145 150 156 166
dc 最大值=公称 4 4.5 5 6 6 7 7 8 9 10 12 14 16 20 24 28 30 34 37 39 44 50 50 50 56 60 60 66 66 72 72 72 78 85 92 92 98 105 105 110 110 115 120 125 135 140 145 160 165 175 180 185 200 210 220 220 230 240 250 250 250
最小值 3.7 4.2 4.7 5.7 5.7 6.64 6.64 7.64 8.64 9.64 11.57 13.57 15.57 19.48 23.48 27.48 29.48 33.38 36.38 38.38 43.38 49.38 49.38 49.38 55.26 58.8 58.8 64.8 64.8 70.8 70.8 70.8 76.8 83.6 90.6 90.6 96.6 103.6 103.6 108.6 108.6 113.6 118.6 123.4 133.4 138.4 143.4 158.4 163.4 173.4 178.4 183.15 198.15* 208.15 218.15 218.15 228.15 238.15 248.15 248.15 248.15
h 公称 0.3 0.3 0.3 0.5 0.5 0.5 0.5 0.5 0.8 1 1.6 1.6 1.6 2 2.5 2.5 3 3 3 3 4 4 4 4 4 5 5 5 5 6 6 6 7 7 8 8 8 9 9 9 9 9 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18
最大值 0.35 0.35 0.35 0.55 0.55 0.55 0.55 0.55 0.9 1.1 1.8 1.8 1.8 2.2 2.7 2.7 3.3 3.3 3.3 3.3 4.3 4.3 4.3 4.3 4.3 5.6 5.6 5.6 5.6 6.6 6.6 6.6 8 8 9 9 9 10 10 10 10 10 11 11 11 13.2 13.2 13.2 13.2 15.2 15.2 15.2 15.2 17.2 17.2 17.2 17.2 19.2 19.2 19.2 19.2
最小值 0.25 0.25 0.25 0.45 0.45 0.45 0.45 0.45 0.7 0.9 1.4 1.4 1.4 1.8 2.3 2.3 2.7 2.7 2.7 2.7 3.7 3.7 3.7 3.7 3.7 4.4 4.4 4.4 4.4 5.4 5.4 5.4 6 6 7 7 7 8 8 8 8 8 9 9 9 10.8 10.8 10.8 10.8 12.8 12.8 12.8 12.8 14.8 14.8 14.8 14.8 16.8 16.8 16.8 16.8
千件重(钢制)≈kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119 0.155 0.308 0.443 1.02 1.39 1.83 3.57 6.27 8.62 11.3 14.7 17.2 18.3 32.3 43.7 42.3 40.9 53.6 77.4 75.3 94.3 92.1 136 133 130 183 220 294 284 330 431 425 472 458 492 586 626 749 953 996 1250 1300 1710 1770 1830 2230 2830 3130 3000 3310 4090 4470 4270 3910
①,标准原文中Φ119对应dc最小值为188.15，但此处对应的偏差应为1.85mm，即实际最小值为200-1.85=198.15 mm。（DIN522中规定当h小于4且产品等级为A级时，d2的尺寸公差为h15，当dc为200mm时对应的偏差为1.85mm）。
