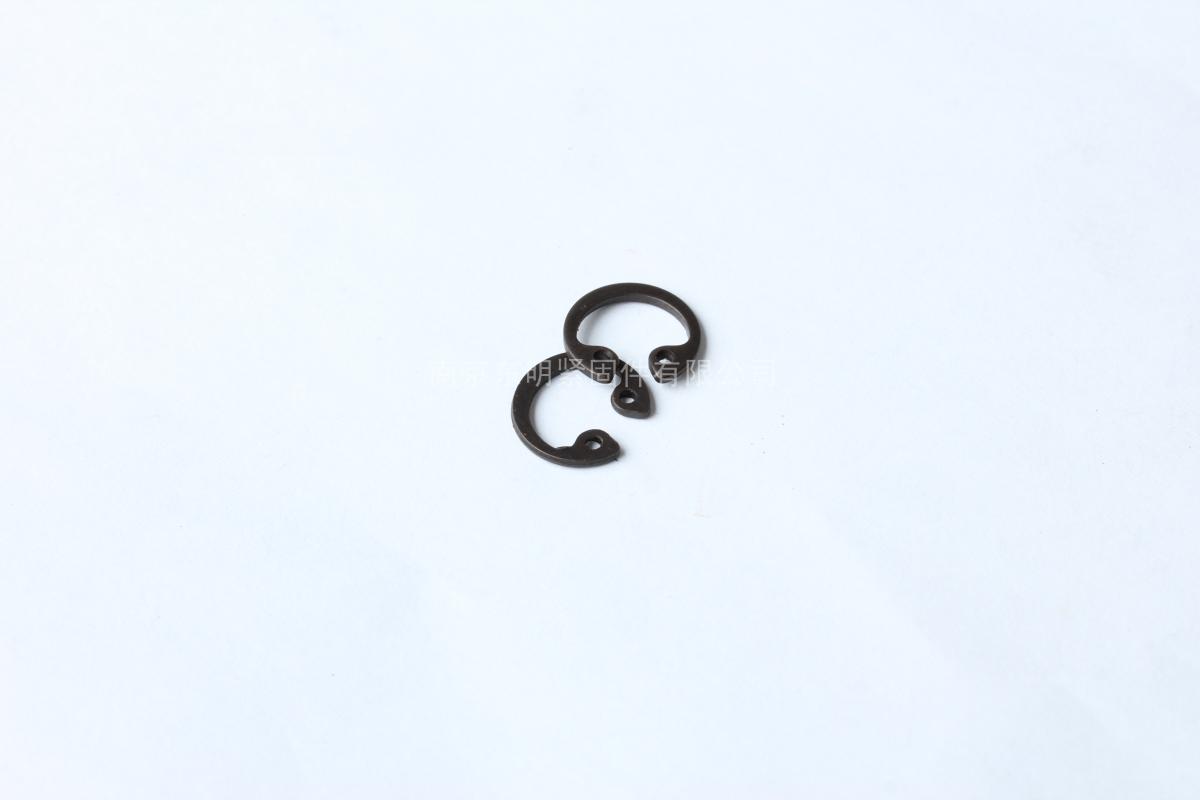

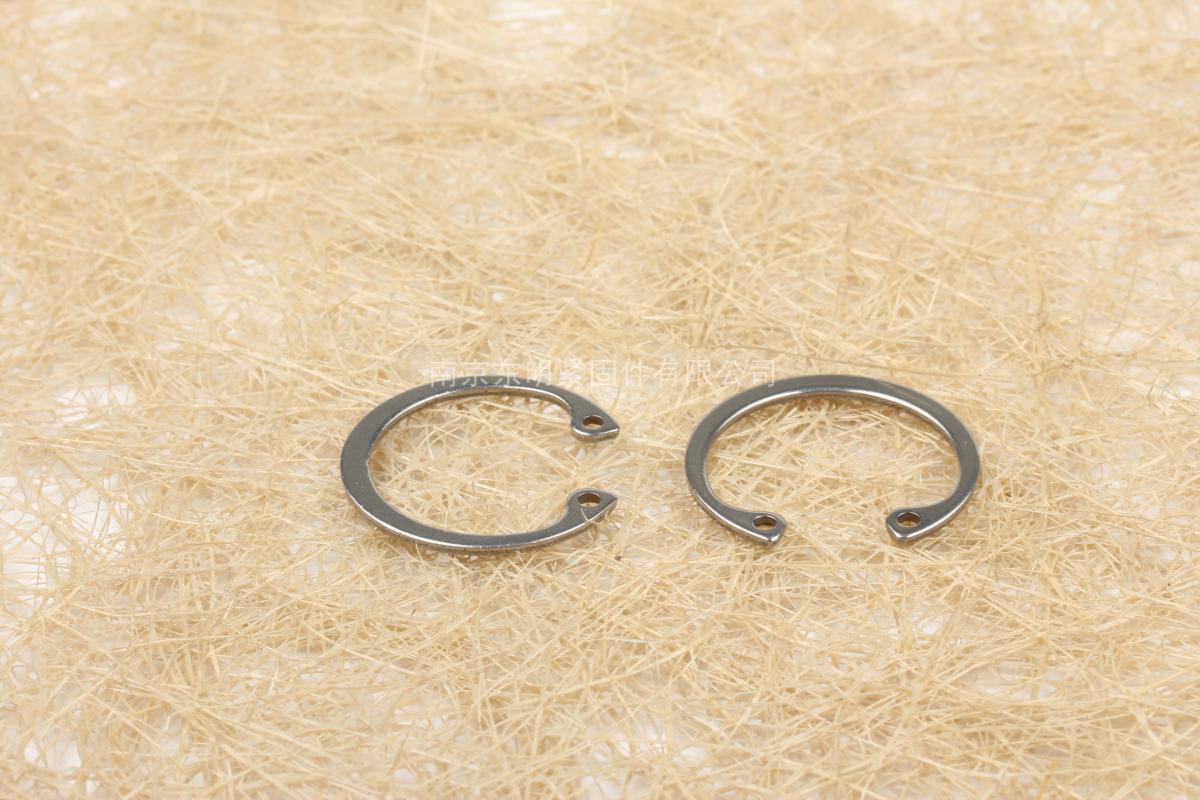

DIN 472(-1) - 2011 孔用挡圈—标准型

标准：DIN (D1300/J/DHO)472-1981 孔用卡簧

工艺：冷镦

详细信息

DIN 472(-1) - 2011 孔用挡圈—标准型



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

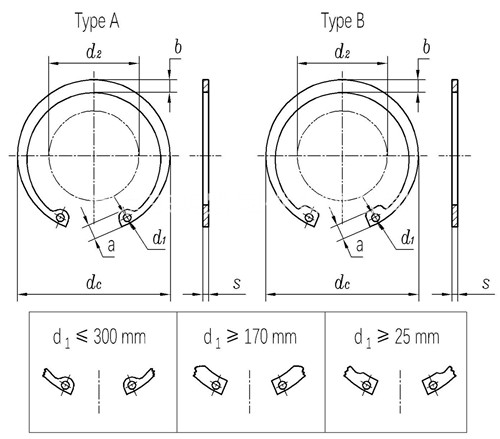

公称直径 d ① 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 25 26 28 30 31 32 34 35 36 37 38 40 42 45 47 48 50 52 55 56 58 60 62 63 65 68 70 72 75 78 80 82 85 88 90 92 95 98 100 102 105 108 110 112 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 210 220 230 240 250 260 270 280 290 300
s 最大值 0.8 0.8 1 1 1 1 1 1 1 1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5
最小值 0.75 0.75 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.44 1.44 1.44 1.44 1.44 1.69 1.69 1.69 1.69 1.69 1.93 1.93 1.93 1.93 1.93 1.93 1.93 1.93 2.43 2.43 2.43 2.43 2.43 2.43 2.43 2.43 2.92 2.92 2.92 2.92 2.92 2.92 2.92 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88
dc 最大值 9.06 10.16 11.16 12.16 13.36 14.46 15.46 16.56 17.66 18.72 19.92 20.92 21.92 22.92 23.92 26.32 27.32 28.32 30.6 32.6 33.9 34.9 37 38.3 39.3 40.3 41.3 44.4 46.4 49.4 51.6 52.6 55.3 57.3 60.3 61.3 63.3 65.3 67.3 68.3 70.3 73.6 75.6 77.6 80.6 83.8 86.8 88.8 91.8 94.8 96.8 98.8 101.8 104.8 106.8 109.3 113.3 116.3 118.3 120.3 123.5 128.5 133.5 138.5 143.5 148.5 153.5 159.5 165.5 170.5 176 181 186.2 191.2 196.2 201.2 206.2 211.2 223.7 233.7 243.7 254 264 277 287 297 307 317
最小值 8.6 9.7 10.7 11.7 12.9 14 15 16.1 17.2 18.17 19.37 20.37 21.37 22.37 23.37 25.69 26.69 27.69 29.85 31.85 33.15 34.15 36.25 37.55 38.55 39.55 40.55 43.11 45.11 48.11 50.04 51.04 53.74 55.74 58.74 59.74 61.74 63.74 65.74 66.74 68.74 72.04 74.04 76.04 79.04 81.96 84.96 86.96 89.96 92.96 94.96 96.96 99.96 102.96 104.96 107.46 111.46 114.46 116.46 118.46 121.37 126.37 131.37 136.37 141.37 146.37 151.37 157.37 163.37 168.37 173.87 178.87 183.78 188.78 193.78 198.78 203.78 208.78 221.28 231.28 241.28 251.19 261.19 274.19 284.19 294.19 304.19 314.19
a 最大值 2.4 2.5 3.2 3.3 3.4 3.6 3.7 3.7 3.8 3.9 4.1 4.1 4.2 4.2 4.2 4.4 4.5 4.7 4.8 4.8 5.2 5.4 5.4 5.4 5.4 5.5 5.5 5.8 5.9 6.2 6.4 6.4 6.5 6.7 6.8 6.8 6.9 7.3 7.3 7.3 7.6 7.8 7.8 7.8 7.8 8.5 8.5 8.5 8.6 8.6 8.6 8.7 8.8 9 9.2 9.5 9.5 9.5 10.4 10.5 10.5 11 11 11 11.2 11.2 11.4 12 12 13 13 13.5 13.5 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 14.2 16.2 16.2 16.2 16.2 16.2
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9 2 2 2.1 2.2 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3 3.2 3.2 3.3 3.4 3.5 3.6 3.7 3.9 4.1 4.3 4.4 4.5 4.6 4.7 5 5.1 5.2 5.4 5.5 5.6 5.8 6.1 6.2 6.4 6.6 6.8 7 7 7.2 7.4 7.6 7.8 8.1 8.3 8.4 8.5 8.7 8.9 9 9.1 9.3 9.7 10 10.2 10.5 10.7 10.9 11.2 11.4 11.6 11.8 12.2 12.7 13.2 13.7 13.8 13.8 13.8 14 14 14 14 14 16 16 16 16 16
d1 最小值 1 1 1.2 1.2 1.5 1.5 1.7 1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5
d2 3 3.7 3.3 4.1 4.9 5.4 6.2 7.2 8 8.8 9.4 10.4 11.2 12.2 13.2 14.8 15.5 16.1 17.9 19.9 20 20.6 22.6 23.6 24.6 25.4 26.4 27.8 29.6 32 33.5 34.5 36.3 37.9 40.7 41.7 43.5 44.7 46.7 47.7 49 51.6 53.6 55.6 58.6 60.1 62.1 64.1 66.9 69.9 71.9 73.7 76.5 79 80.6 82 85 88 88.2 90 93 96.9 101.9 106.9 111.5 116.5 121 124.8 129.8 132.7 137.7 141.6 146.6 150.2 155.2 160.2 165.2 170.2 180.2 190.2 200.2 210.2 220.2 226 236 246 256 266
千件重(钢制)≈kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52 0.56 0.6 0.65 0.74 0.83 0.9 1 1.1 1.42 1.5 1.6 1.8 2.06 2.1 2.21 3.2 3.54 3.7 3.74 3.9 4.7 5.4 6 6.1 6.7 7.3 8.2 8.3 8.7 10.5 11.1 11.2 12.4 14.3 16 16.5 18.1 18.8 20.4 22 24 25.3 28 31 32 35 37 38 55 56 60 64.5 72 74.5 77 79 82 84 87.5 93 105 107 110 125 140 150 165 170 175 183 195 270 315 330 345 360 375 388 400 415 435
①,硬度要求：
孔径 d ≤ 48mm，硬度470-580 HV或 47-54 HRC
48mm＜孔径 d ≤ 200mm，硬度435-530 HV或 44-51 HRC
200mm＜孔径 d ≤ 300mm，硬度390-470 HV或 40-47 HRC.
