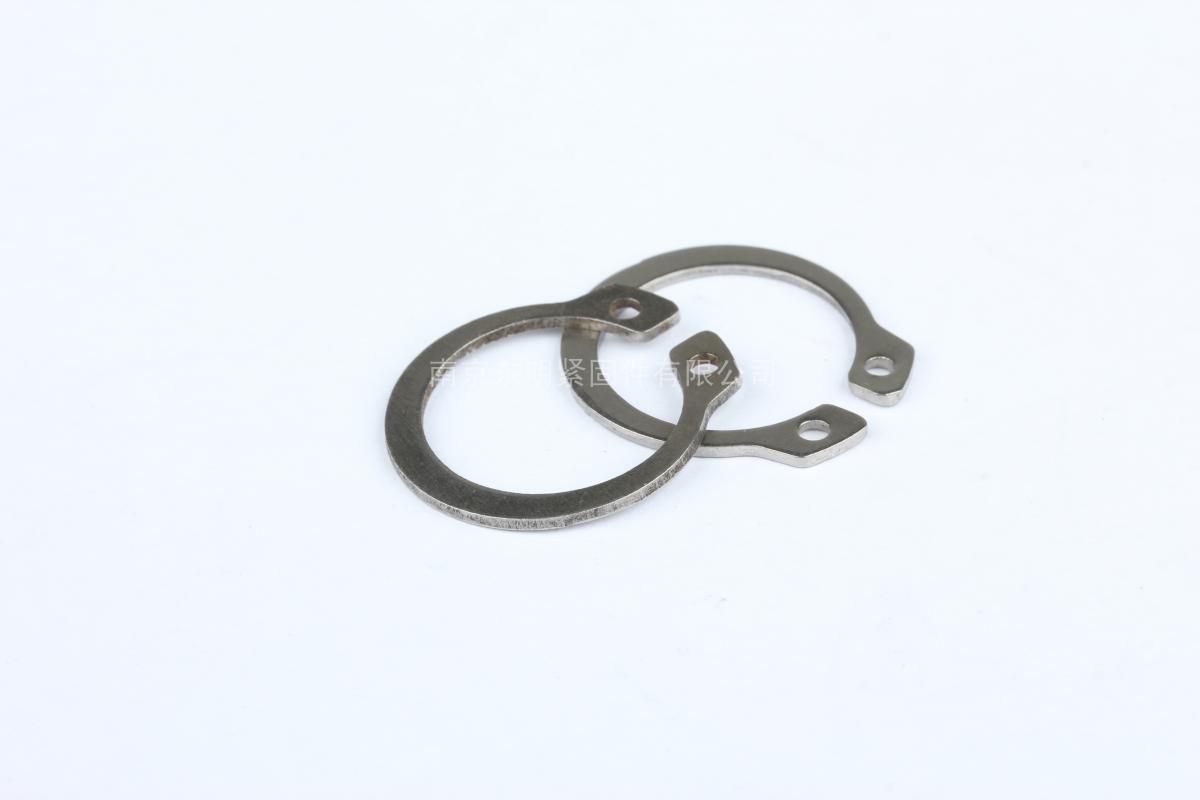

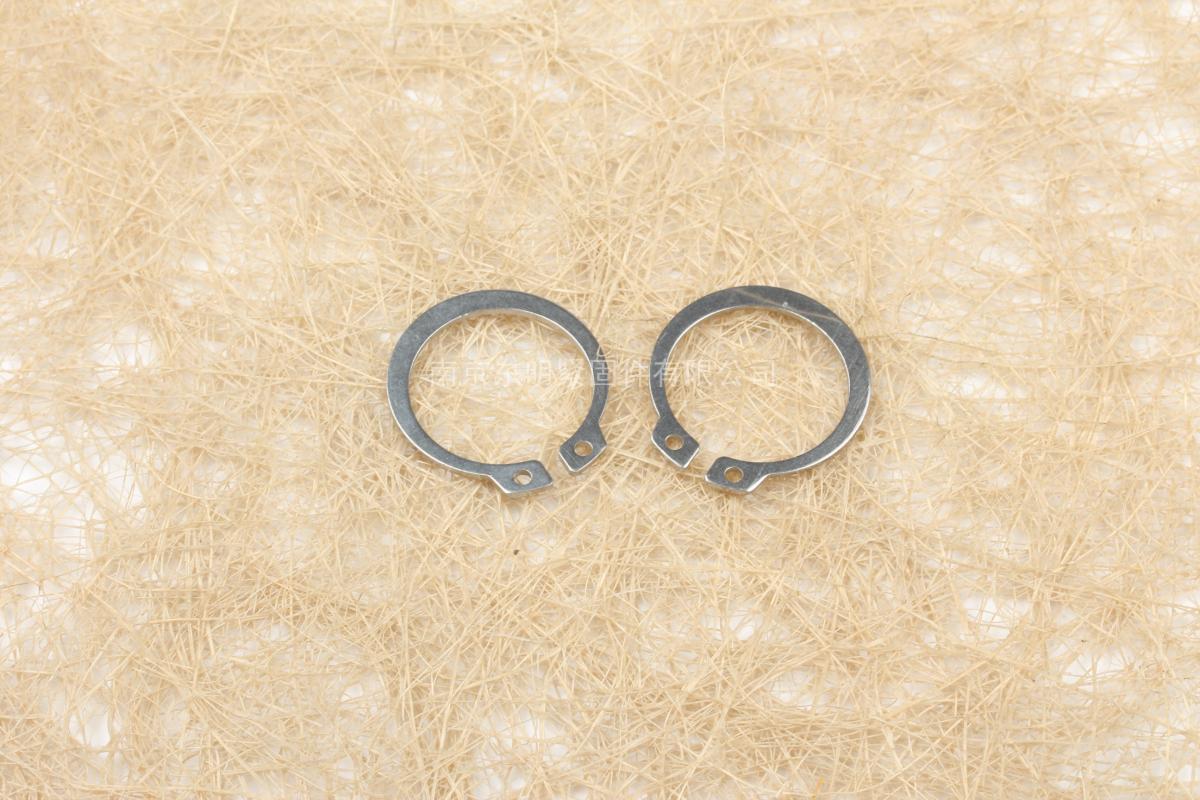

DIN 471(-1) - 2011 轴用卡簧 标准型

标准：DIN (D1400/A/DSH)471-1981 轴用挡圈

工艺：冷镦

详细信息

DIN 471(-1) - 2011 轴用卡簧 标准型



材质、等级：100HV、140HV、200HV、300HV等



表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等



盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

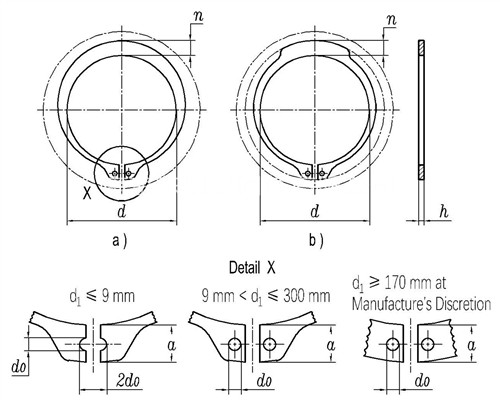

公称直径 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 25 26 28 29 30 32 34 35 36 38 40 42 45 48 50 52 55 56 58 60 62 63 65 68 70 72 75 78 80 82 85 88 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195 200 210 220 230 240 250 260 270 280 290 300
h 最大值 0.4 0.4 0.6 0.7 0.8 0.8 1 1 1 1 1 1 1 1 1 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.75 1.75 1.75 1.75 1.75 1.75 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5
最小值 0.35 0.35 0.55 0.65 0.75 0.75 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.44 1.44 1.44 1.44 1.44 1.44 1.69 1.69 1.69 1.69 1.69 1.69 1.93 1.93 1.93 1.93 1.93 1.93 1.93 1.93 2.43 2.43 2.43 2.43 2.43 2.43 2.43 2.43 2.92 2.92 2.92 2.92 2.92 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88
d 最大值 2.74 3.74 4.74 5.64 6.56 7.46 8.46 9.4 10.3 11.1 12 13 13.9 14.8 15.8 16.6 17.6 18.63 19.63 20.63 22.41 23.41 24.41 26.11 27.11 28.11 29.81 31.75 32.45 33.45 35.45 36.89 38.89 41.89 44.89 46.19 48.19 51.26 52.26 54.26 56.26 58.26 59.26 61.26 63.96 65.96 67.96 70.96 73.96 74.96 76.96 79.96 83.04 85.04 90.04 95.04 98.54 103.54 108.54 113.54 118.54 123.63 128.63 133.63 138.63 142.63 146.63 151.63 156.13 161.13 166.13 171.03 176.13 181.22 186.22 191.22 198.72 208.72 218.72 228.72 238.72 245.72 255.81 265.81 275.81 285.81
最小值 2.55 3.55 4.55 5.45 6.42 7.32 8.32 8.94 9.84 10.64 11.54 12.54 13.44 14.34 15.34 16.14 17.14 18.08 19.08 20.08 21.78 22.78 23.78 25.48 26.48 27.48 29.18 31 31.7 32.7 34.7 35.6 37.6 40.6 43.6 44.9 46.9 49.7 50.7 52.7 54.7 56.7 57.7 59.7 62.4 64.4 66.4 69.4 72.4 73.4 75.4 78.4 81.2 83.2 88.2 93.2 96.7 101.7 106.7 111.7 116.7 121.5 126.5 131.5 136.5 140.5 144.5 149.5 154 159 164 169 174 178.8 183.8 188.8 196.3 206.3 216.3 226.3 236.3 243.3 253 263 273 283
d0 最小值 1 1 1 1.2 1.2 1.2 1.2 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7 2 2 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 3 3 3 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5
千件重(钢制)≈kg 0.017 0.022 0.066 0.084 0.121 0.158 0.3 0.34 0.41 0.5 0.53 0.64 0.67 0.7 0.82 1.11 1.22 1.3 1.42 1.5 1.77 1.9 1.96 2.92 3.2 3.31 3.54 3.8 4 5 5.62 6.03 6.5 7.5 7.9 10.2 11.1 11.4 11.8 12.6 12.9 14.3 15.9 18.2 21.8 22 22.5 24.6 26.2 27.3 31.2 36.4 41.2 44.5 49 53.7 80 82 84 86 90 100 104 110 115 120 135 150 160 170 180 190 200 210 220 230 248 265 290 310 335 355 375 398 418 440
①,硬度要求：
轴径d1≤48mm，硬度470-580 HV或 47-54 HRC
48mm＜轴径d1≤200mm，硬度435-530 HV或 44-51 HRC
200mm＜轴径d1≤300mm，硬度390-470 HV或 40-47 HRC.
