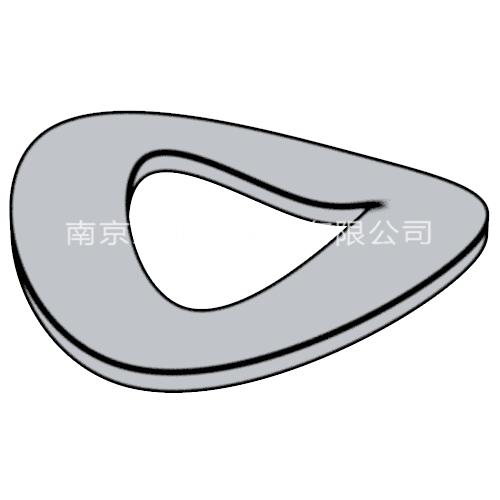

DIN 128(A) - 1994 鞍形弹簧垫圈
标准：DIN (A)128-1987 鞍形弹簧垫圈
工艺：冷镦
详细信息
DIN 128(A) - 1994 鞍形弹簧垫圈
材质、等级：100HV、140HV、200HV、300HV等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

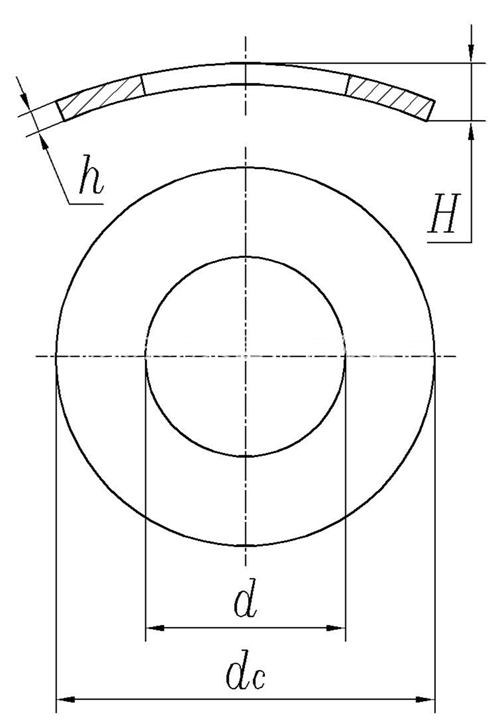

| 公称直径 | (2.00) | (2.50) | (3.00) | (3.50) | 4.00 | 5.00 | 6.00 | (7.00) | 8.00 | 10.00 | 12.00 | 14.00 | 16.00 | 18.00 | 20.00 | 22.00 | 24.00 | 27.00 | 30.00 | 36.00 | |
| d | 最小值 | 2.1 | 2.6 | 3.1 | 3.6 | 4.1 | 5.1 | 6.1 | 7.1 | 8.1 | 10.2 | 12.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 36.5 |
| 最大值 | 2.4 | 2.9 | 3.4 | 3.9 | 4.4 | 5.4 | 6.5 | 7.5 | 8.5 | 10.7 | 12.7 | 14.7 | 17 | 19 | 21.2 | 23.5 | 25.5 | 28.5 | 31.7 | 37.7 | |
| b | 公称 | 0.9 | 1 | 1.3 | 1.3 | 1.5 | 1.8 | 2.5 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 10 |
| 最大值 | 1 | 1.1 | 1.4 | 1.4 | 1.6 | 1.9 | 2.65 | 2.65 | 3.15 | 3.7 | 4.2 | 4.7 | 5.2 | 5.2 | 6.2 | 6.2 | 7.25 | 7.25 | 8.25 | 10.25 | |
| 最小值 | 0.8 | 0.9 | 1.2 | 1.2 | 1.4 | 1.7 | 2.45 | 2.45 | 2.85 | 3.3 | 3.8 | 4.3 | 4.8 | 4.8 | 5.8 | 5.8 | 6.75 | 6.75 | 7.75 | 9.75 | |
| h | 公称 | 0.5 | 0.6 | 0.7 | 0.7 | 0.8 | 1 | 1.3 | 1.3 | 1.6 | 1.8 | 2.1 | 2.4 | 2.8 | 2.8 | 3.2 | 3.2 | 4 | 4 | 6 | 6 |
| 最大值 | 0.6 | 0.7 | 0.8 | 0.8 | 0.9 | 1.1 | 1.4 | 1.4 | 1.7 | 1.9 | 2.25 | 2.55 | 2.95 | 2.95 | 3.4 | 3.4 | 4.2 | 4.2 | 6.2 | 6.2 | |
| 最小值 | 0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.9 | 1.2 | 1.2 | 1.5 | 1.7 | 1.95 | 2.25 | 2.65 | 2.65 | 3 | 3 | 3.8 | 3.8 | 5.8 | 5.8 | |
| H | 最小值 | 0.7 | 0.9 | 1.1 | 1.1 | 1.2 | 1.5 | 2 | 2 | 2.45 | 2.85 | 3.35 | 3.9 | 4.5 | 4.5 | 5.1 | 5.1 | 6.5 | 6.5 | 9.5 | 10.3 |
| 最大值 | 0.9 | 1.1 | 1.3 | 1.3 | 1.4 | 1.7 | 2.2 | 2.2 | 2.75 | 3.15 | 3.65 | 4.3 | 5.1 | 5.1 | 5.9 | 5.9 | 7.5 | 7.5 | 10.5 | 11.3 | |
| 千件重(钢制)≈kg | 0.035 | 0.055 | 0.09 | 0.1 | 0.15 | 0.3 | 0.7 | 0.75 | 1.3 | 2.1 | 3.2 | 4.8 | 7 | 7.8 | 12.2 | 13.3 | 21.5 | 23.7 | 42.5 | 68 | |
