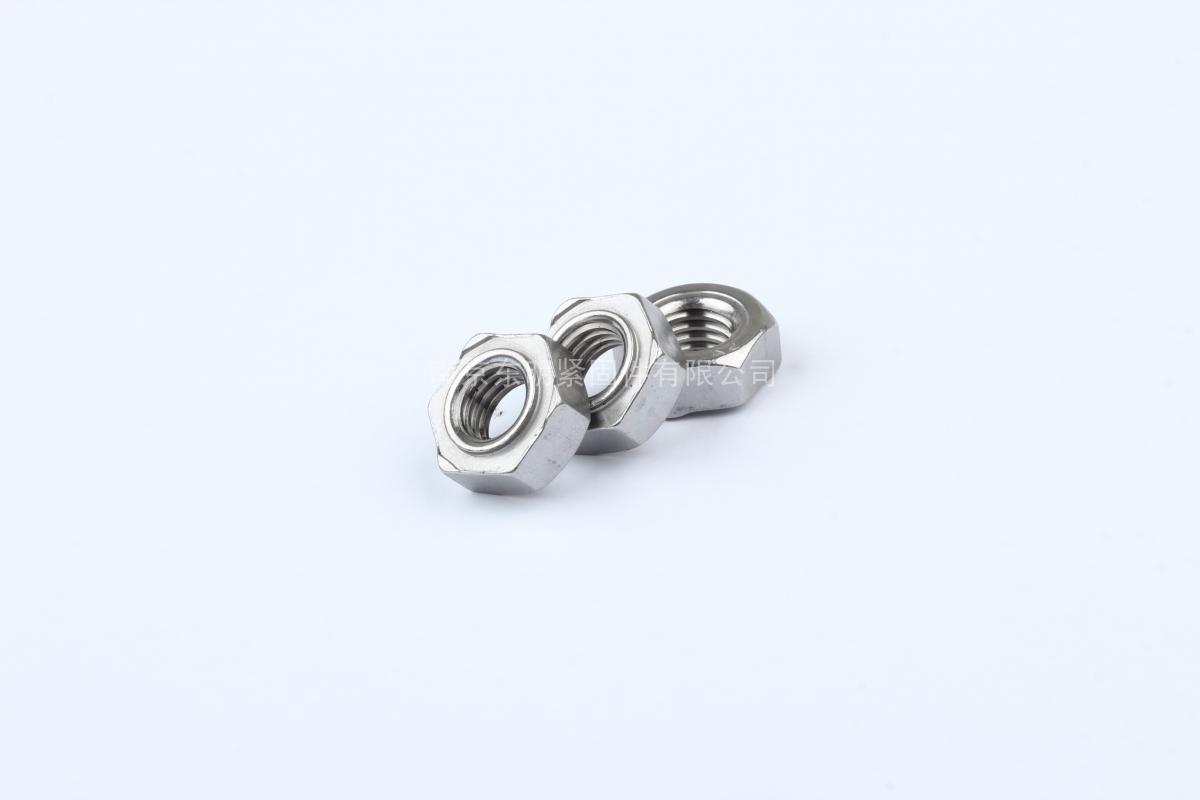

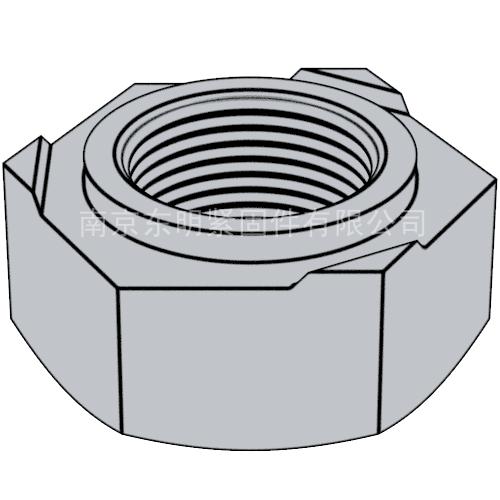

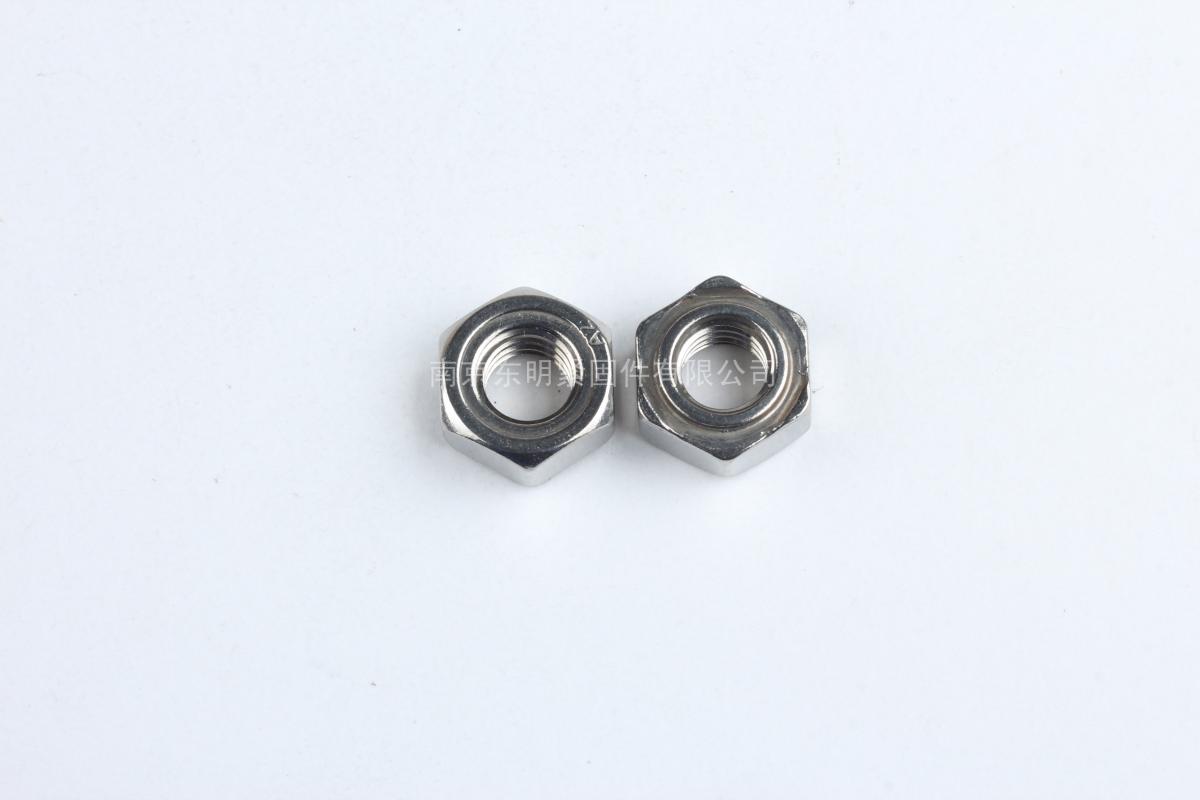

DIN929 不锈钢六角焊接螺母
标准：DIN 929-2008 六角焊接螺母【作废】
工艺：冷镦
详细信息
DIN 929 - 2013 六角焊接螺母
材质、等级：4级、8级、10级、12级、A2-70、A4-70 、A4-80等
表面处理：镀普通蓝白锌、普通彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等
盐雾时间：可做72H、96H、120H、300H、360H、720H等高盐雾处理
电话咨询：400-086-0001 025-86183701-8026
徐小姐
邮件咨询：dm8026@18luosi.com
QQ咨询：2850588428

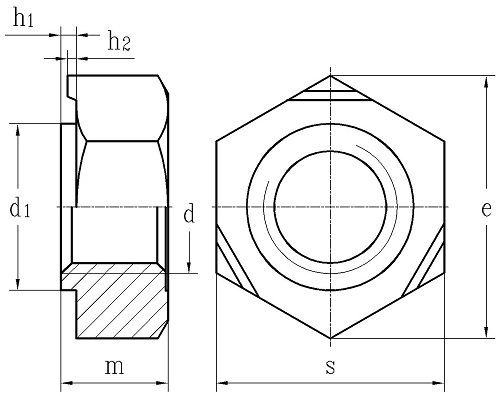

| 公称直径 | M3 | M4 | M5 | M6 | M8 | M10 | 7/16 ① | 7/16 ① | M12 | M14 | M16 | |
| P | 螺距（粗牙） | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 |
| 螺距（细牙） | / | / | / | / | 1 | 1.25 | 20* | 20* | 1.5 | 1.5 | 1.5 | |
| 螺距（极细牙） | / | / | / | / | / | 1 | / | / | 1.25 | / | / | |
| d1 | 公称 | 4.5 | 6 | 7 | 8 | 10.5 | 12.5 | 12.5 | 13.5 | 14.8 | 16.8 | 18.8 |
| 最大值 | 4.47 | 5.97 | 6.96 | 7.96 | 10.45 | 12.45 | 12.45 | 13.45 | 14.75 | 16.75 | 18.735 | |
| 最小值 | 4.395 | 5.895 | 6.87 | 7.87 | 10.34 | 12.34 | 12.34 | 13.34 | 14.64 | 16.64 | 18.605 | |
| h1 | 最大值 | 0.55 | 0.65 | 0.7 | 0.75 | 0.9 | 1.15 | 1.15 | 1.4 | 1.4 | 1.8 | 1.8 |
| 最小值 | 0.45 | 0.55 | 0.6 | 0.6 | 0.75 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
| h2 | 最大值 | 0.25 | 0.35 | 0.4 | 0.4 | 0.5 | 0.65 | 0.65 | 0.8 | 0.8 | 1 | 1 |
| 最小值 | 0.15 | 0.25 | 0.3 | 0.3 | 0.35 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | |
| m | 最大值 | 3 | 3.5 | 4 | 5 | 6.5 | 8 | 10 | 10 | 10 | 11 | 13 |
| 最小值 | 2.75 | 3.2 | 3.7 | 4.7 | 6.14 | 7.64 | 9.64 | 9.64 | 9.64 | 10.57 | 12.57 | |
| s | 最大值 | 7.5 | 9 | 10 | 11 | 14 | 17 | 17 | 19 | 19 | 22 | 24 |
| 最小值 | 7.28 | 8.78 | 9.78 | 10.73 | 13.73 | 16.73 | 16.73 | 18.67 | 18.67 | 21.67 | 23.67 | |
| 千件重(钢制)≈kg | 0.78 | 1.13 | 1.73 | 2.5 | 5.27 | 9.58 | 12 | 14 | 13.7 | 21.3 | 28.5 | |
| ①,英寸：7/16-20 UNF-2B [ASME B 1.1] | ||||||||||||
