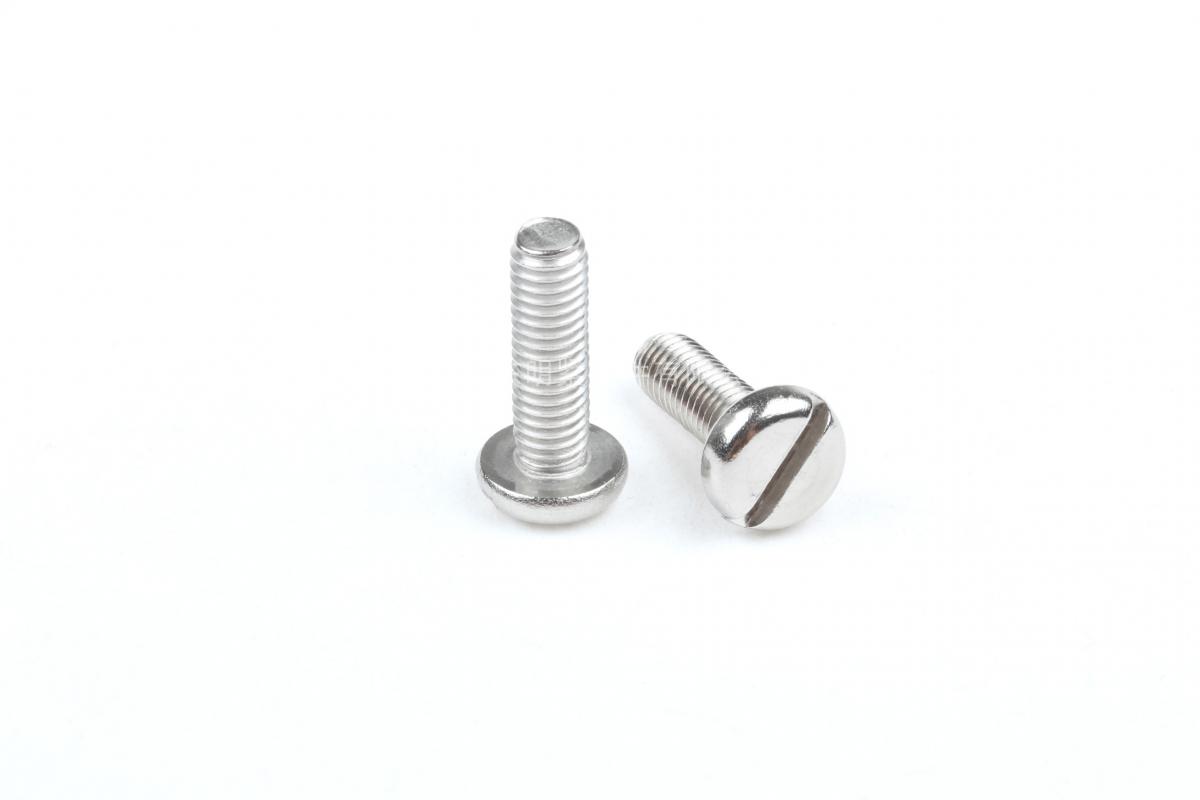

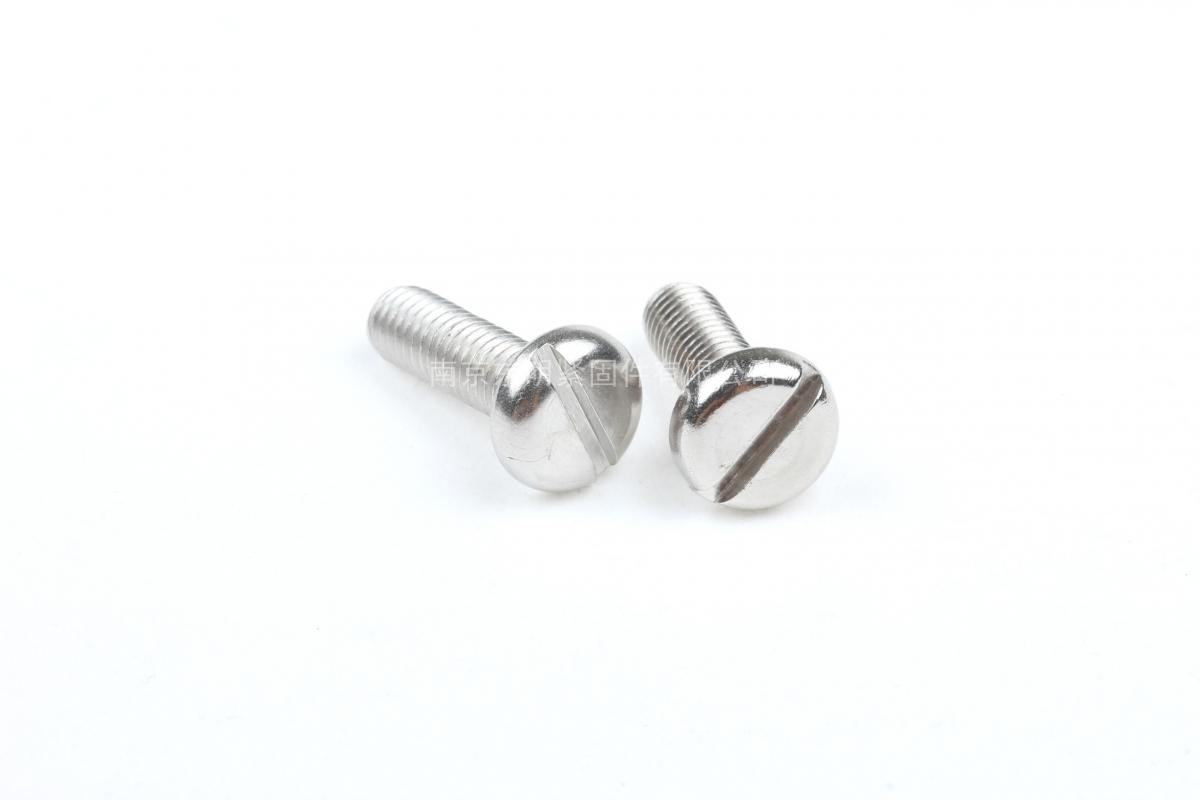

GB/ T 67 - 2016 开槽盘头螺钉

标准：GB /T67-2016 开槽盘头螺钉 A级

工艺：冷镦

详细信息

GB/ T 67 - 2016 开槽盘头螺钉



材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。



表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。



盐雾时间：可做48H、72H、120H、240H等。



可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

公称直径 M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
b 最小值 25 25 25 25 38 38 38 38 38 38
dk 最大值=公称 3.2 4 5 5.6 7 8 9.5 12 16 20
最小值 2.9 3.7 4.7 5.3 6.64 7.64 9.14 11.57 15.57 19.48
k 最大值=公称 1 1.3 1.5 1.8 2.1 2.4 3 3.6 4.8 6
最小值 0.86 1.16 1.36 1.66 1.96 2.26 2.88 3.3 4.5 5.7
n 公称 0.4 0.5 0.6 0.8 1 1.2 1.2 1.6 2 2.5
最大值 0.6 0.7 0.8 1 1.2 1.51 1.51 1.91 2.31 2.81
最小值 0.46 0.56 0.66 0.86 1.06 1.26 1.26 1.66 2.06 2.56
t 最小值 0.35 0.5 0.6 0.7 0.8 1 1.2 1.4 1.9 2.4
①,尽可能不采用括号内规格
②,M1.6~M3.0的螺钉L值≤30mm时，应制出全螺纹（b=L-a）;
③,3.5~M10的螺钉L值≤40mm时，应制出全螺纹（b=L-a）;
