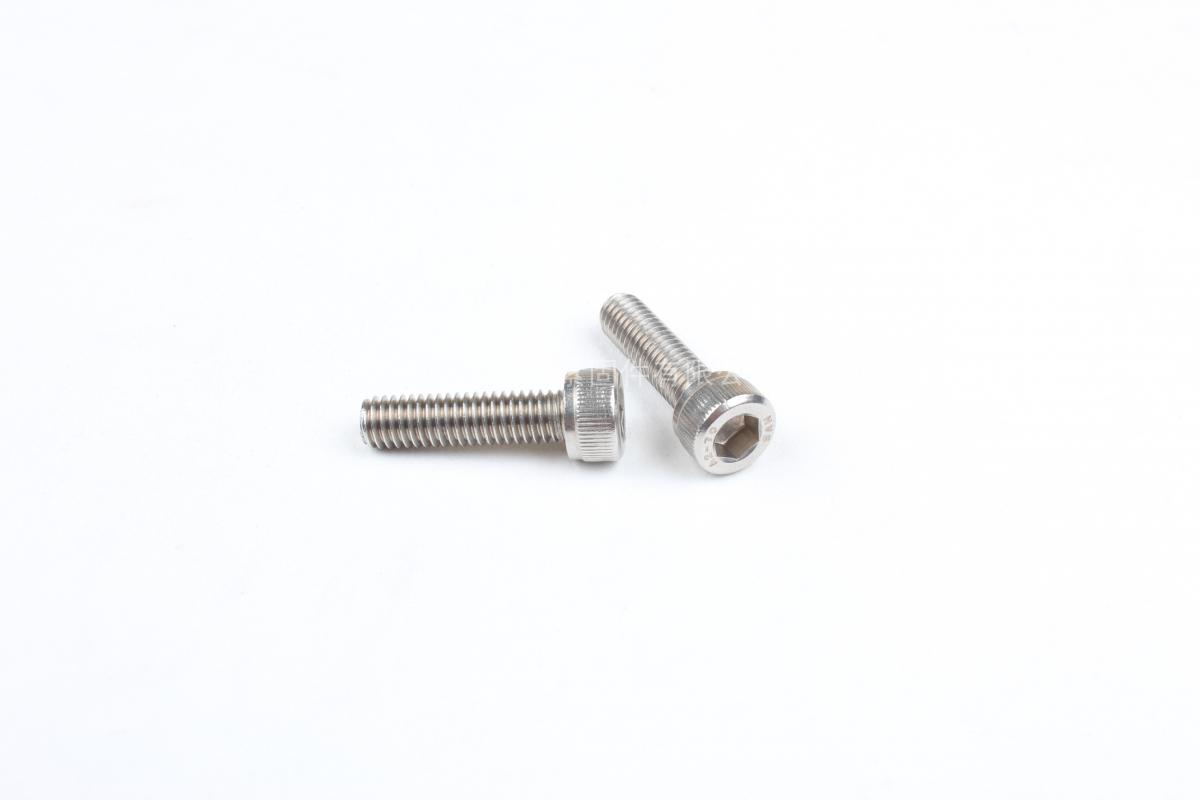

DIN 912 - 1983 内六角圆柱头螺钉

标准：DIN 912-1983 内六角圆柱头螺钉

工艺：冷镦

详细信息

DIN 912 - 1983 内六角圆柱头螺钉



材质、等级：4.8级、8.8级、10.9级、12.9级、304、316等。



表面处理：环保蓝白锌，环保彩锌，环保达克罗，锌镍合金，镀镍，环保黑锌等。



盐雾时间：可做48H、72H、120H、240H等。



可做十字一字复合槽、防盗槽型、锁紧螺纹、涂胶螺钉等，可根据客户要求进行定制。



电话咨询：400-086-0001 025-86183701-8026



徐小姐



邮件咨询：dm8026@18luosi.com



QQ咨询：2850588428

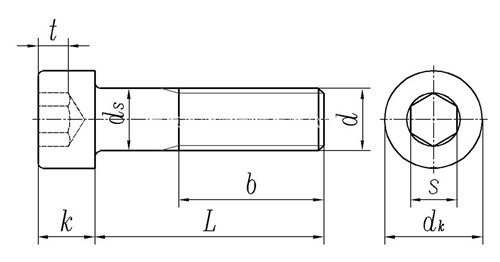

公称直径 M1.4 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 M42 M48 M56 M64 M72 M80 M90 M100
P 粗牙螺距 0.3 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4.5 5 5.5 6 6 6 6 6
细牙螺距 / / / / / / / / 1 1.25 1.5 1.5 1.5 2 2 2 2 2 2 2 3 3 3 4 4 4 4 4 4
极细牙 螺距 / / / / / / / / / 1 1.25 / / 1.5 1.5 1.5 / / / / / / / / / / / / /
b 参考值 14 15 16 17 18 20 22 24 28 32 36 40 44 48 52 56 60 66 72 78 84 96 108 124 140 156 172 192 212
dk 最大值 （圆头） 2.6 3 3.8 4.5 5.5 7 8.5 10 13 16 18 21 24 27 30 33 36 40 45 50 54 63 72 84 96 108 120 135 150
最大值 （滚花头*） 2.74 3.14 3.98 4.68 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 24.33 27.33 30.33 33.39 36.39 40.39 45.39 50.39 54.46 63.46 72.46 84.54 96.54 108.54 120.54 135.63 150.63
最小值 2.46 2.86 3.62 4.32 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 26.67 29.67 32.61 35.61 39.61 44.61 49.61 53.54 62.54 71.54 83.46 95.46 107.46 119.46 134.37 149.37
k 最大值 1.4 1.6 2 2.5 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 42 48 56 64 72 80 90 100
最小值 1.26 1.46 1.86 2.36 2.86 3.82 4.82 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 41.38 47.38 56.26 63.26 71.26 79.26 89.13 99.13
s 公称 1.3 1.5 1.5 2 2.5 3 4 5 6 8 10 12 14 14 17 17 19 19 22 24 27 32 36 41 46 55 65 75 85
最小值 1.32 1.52 1.52 2.02 2.52 3.02 4.02 5.02 6.02 8.025 10.025 12.032 14.032 14.032 17.05 17.05 19.065 19.065 22.065 24.065 27.065 32.08 36.08 41.08 46.08 55.1 65.1 75.1 85.12
最大值 1.36 1.56 1.56 2.06 2.58 3.08 4.095 5.14 6.14 8.175 10.175 12.212 14.212 14.212 17.23 17.23 19.275 19.275 22.275 24.275 27.275 32.33 36.33 41.33 46.33 55.4 65.4 75.4 85.47
t 最小值 0.6 0.7 1 1.1 1.3 2 2.5 3 4 5 6 7 8 9 10 11 12 13.5 15.5 18 19 24 28 34 38 43 48 54 60
①,当规格≤M4时，螺杆末端无需倒角
②,e min = 1.14 * S min
③,* 滚花头或指定圆周的头部
④,公称长度L超过300mm时，长度以20mm递增
⑤,L-b ≥ 3P (P为粗牙螺距）
