高温高压紧固件

高温高压紧固件的概念



适用于高温和高压环境下使用的一类紧固件产品。包括螺栓、螺柱、螺母等等。



几种常用高温高压紧固件标准简介



   一、HG/T 20634-2009《钢制管法兰用紧固件》-（Class系列）。　　

　　此标准代替1997年旧版本，参考ASTM或ASME标准添加了较多新内容，去掉了双头螺柱的条款。　　

　　HG 20634-2009（Class系列）钢制管法兰用紧固件的型式有六角头螺栓、全螺纹螺柱、I型螺母和专用螺母。　　

　　1、六角头螺栓的型式和尺寸应符合GB/T5782的要求。分A级和B级。性能等级：5.6级、8.8级、A2-50、A4-50、A2-70、A4-70；公称压力：≤Class150(PN20)；适用温度：-196—+400℃。　　

　　2、管法兰用全螺纹螺柱：螺纹尺寸和公差以及两端部倒角等要求按GB/T901的规定。公称压力：≤Class2500(PN420)；选用材料（等级）：35CrMo（-100—525℃）、25Cr2MoV(＞-20—575℃）、42CrMo（-100—525℃）、0Cr18Ni9（-196—800℃）、0Cr17Ni12Mo2（-196—800℃）、A193 B8 CL.2（-196—525℃）、A193 B8M CL.2（-196—525℃）、A453 660（-29—525℃），还包括适用于低温高压环境的A320 L7（-100—340℃）。　　

　　3、螺母：与六角螺栓配合使用的螺母型式应符合GB/T6170的要求；与全螺纹螺柱配合使用的螺母（管法兰专用螺母）为加厚螺母。　　

　　GB6170：性能等级：6级、8级、A2-50、A4-50、A2-70、A4-70；公称压力：≤Class150(PN20)；适用温度：＞-20—+300、-196—+400℃；公称压力：≤Class150(PN20)。　　

　　专用级螺母材料（等级）可选：30CrMo、35CrMo、0Cr18Ni9、0Cr17Ni12Mo2、A194 8、A193 B8M及适合低温高压环境的A194 7；公称压力：≤Class2500(PN420)。适用温度跟螺柱材料等同。
　　

　　二、HG/T 20613-2009《钢制管法兰用紧固件》-（PN系列）。此标准代替1997年旧版本，参考ASTM或ASME标准添加了较多新内容。　　

　　1、管法兰用六角头螺栓：其型式和尺寸符合GB5782（粗牙）和GB5785(细牙）的要求，螺栓的端部采用倒角端。性能等级：5.6、8.8、A2-50、A4-50、A2-70、A4-70。性能等级：5.6级、8.8级、A2-50、A4-50、A2-70、A4-70；公称压力：≤PN16；适用温度：-196—+400℃。　　

　　2、管法兰用等长双头螺柱：其型式和尺寸符合GB901的要求，螺柱的两端采用倒角端。性能等级（商品级）：8.8、A2-50、A4-50、A2-70、A4-70。公称压力：≤PN40；适用温度：-196—+400℃。　　

　　3、管法兰用全螺柱螺柱：螺纹尺寸和公差以及两端部倒角等要求按GB/T901的规定。　　

　　公称压力：≤PN160；选用材料（等级）：35CrMo（-100—525℃）、25Cr2MoV(＞-20—575℃）、42CrMo（-100—525℃）、0Cr18Ni9（-196—800℃）、0Cr17Ni12Mo2（-196—800℃）、A193 B8 CL.2（-196—525℃）、A193 B8M CL.2（-196—525℃）、A453 660（-29—525℃），还包括适用于低温高压环境的A320 L7（-100—340℃）。　　

　　4、螺母：　　

　　A、与六角螺栓、双头螺柱配合使用的螺母型式应符合GB6170和GB6171的要求。　　

　　性能等级：6级、8级、A2-50、A4-50、A2-70、A4-70；公称压力：≤PN16-PN40；适用温度：＞-20—+300、-196—+400℃。　　

　　B、与全螺纹螺柱配合使用的螺母，其形式和尺寸按GB6175、GN6176的要求。　　

　　可选：30CrMo、35CrMo、0Cr18Ni9、0Cr17Ni12Mo2、A194 8、A193 B8M及适合低温高压环境的A194 7；公称压力：≤PN160。适用温度跟螺柱材料等同。
　　

　　三、SH 3404-96《管法兰用紧固件》。　　

　　SH 3404-96管法兰用紧固件系列产品。有六角头螺栓、等长双头螺柱、全螺纹螺柱、螺母。 　　

　　1、六角头螺栓的型式和尺寸为大六角头螺栓。　　

　　2、管法兰用等长双头螺柱和全螺纹螺柱：螺纹尺寸和公差以及两端部倒角等要求按GB/T901 B级的规定。　　

　　3、螺母：分I型螺母和II型螺母。　　

　　紧固件材料（等级）可选：BL3（-20—+300℃）、BL2（-20—+300℃）、35#（-20—+350℃）、25#（-20—+350℃）、40Cr（-20—+400℃）、35CrMoA（-100—+500℃）、25Cr2MoVA（-20—+550℃）、0Cr19Ni9（-196—+700℃）等。
　　

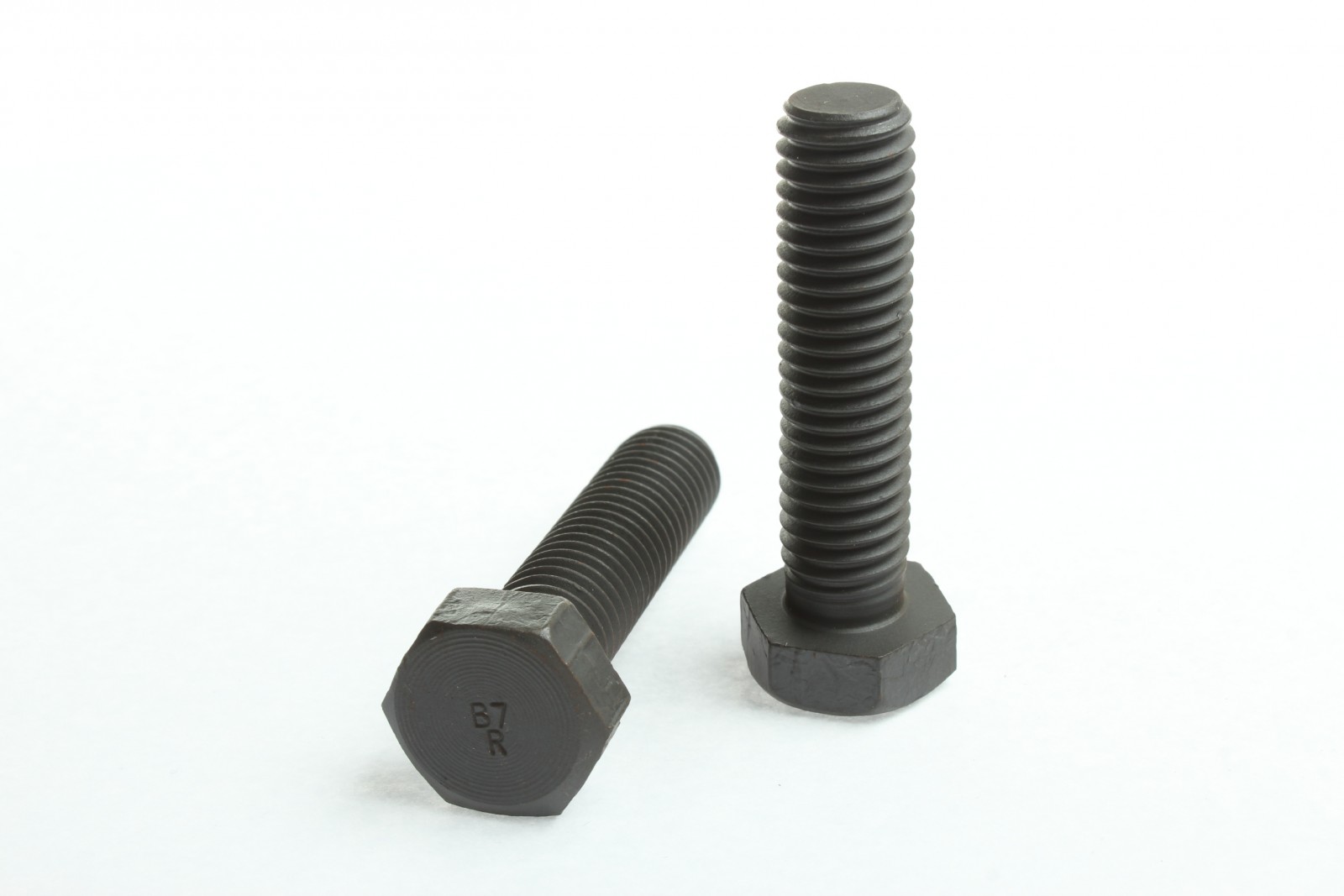

　　四、ASTM A193/A193M-2009《 高温设备用合金钢和不锈钢螺栓材料》。此标准里有很多等级，常用的有：Gr.B6、B7、B7M、B8、B8M、B8-2级、B8M-2级、B16等。　　

　　Gr.B6、B7、B7M、B8、B8M、B8-2级、B8M-2级等级适合温度：≤525℃；　　

　　Gr.B16级等级适合温度：≤600℃。
　　

　　五、ASTM A194/A194M-2009《高温和高压设备用碳素钢与合金钢螺栓和螺母》。此标准里有很多等级，常用的有：Gr.2H、2HM、4、6、7、7M、8、8M等。

 　　

　　六、ASTM A453/A453M-2008 《具有同奥氏体钢相类似的膨胀系数、屈服强度为50-120Ksi(345-827MPa)的耐高温螺栓材料》。常用等级有：Gr.660A、660B等。
　　

　　七、ASTM A182/A182M-2007《高温用锻制或扎制合金钢和不锈钢法兰、锻制管件、阀门和部件》。紧固件常用有F51、F53、F55等。

高中压标准件的概念

　　国内俗称的标准件是标准紧固件的简称，是狭义概念。高中压标准件是指能承受一定压力，使用于比较特殊环境的一类紧固件。

高中压标准件的概念
　　国内俗称的标准件是标准紧固件的简称，是狭义概念。高中压标准件是指能承受一定压力，使用于比较特殊环境的一类紧固件。

常用高中压标准件标准及等级
　　1、ASTM A193/A193M-2009《 高温设备用合金钢和不锈钢螺栓材料》。此标准里有很多等级，常用的有：Gr.B6、B7、B7M、B8、B8M、B8-2级、B8M-2级、B16等。

 　  2、ASTM A194/A194M-2009《高温或高压或高温高压螺母标准规范》。此标准里有很多等级，常用的有：Gr.2H、2HM、4、6、7、7M、8、8M等。

       3、ASTM A320/A320M-2008《 低温用合金钢螺栓材料规格》。此标准里有很多等级，常用的有：Gr.L7、L7M、B8、B8M、B8-2级、B8M-2级等。

 　  4、ASTM A453/A453M-2008 《具有同奥氏体钢相类似的膨胀系数、屈服强度为50-120Ksi(345-827MPa)的耐高温螺栓材料》。常用等级有：Gr.660A、660B等。

   　5、ASTM A182/A182M-2007《高温用锻制或扎制合金钢和不锈钢法兰、锻制管件、阀门和部件》。紧固件常用有F51、F53、F55等。

　　6、HG/T 20634-2009《钢制管法兰用紧固件》-（Class系列）。此标准代替1997年旧版本，参考ASTM或ASME标准添加了较多新内容，去掉了双头螺柱的条款。

　　7、HG/T 20613-2009《钢制管法兰用紧固件》-（PN系列）。此标准代替1997年旧版本，参考ASTM或ASME标准添加了较多新内容。

   　8、ASME系列标准。ASME标准通常引用ASTM标准，做适当的修改或增减，形成以SA开头的系列标准，如：ASME SA193/SA193M；ASME SA194/SA194M；ASME SA320/SA320等。

说明
　　上述ASTM或ASME标准里的各等级，规定了产品选用的材料、机械性能、表面硬度等指标，但不对产品的外形尺寸以及表面处理做规定，比如说ASTM A193 B8这个B8等级，不能说B8是材质，因为它不仅仅规定了选用的材料为AISI304/UNSS30400，还规定了产品的机械性能（抗拉强度、屈服强度、伸长率、断面收缩率）和表面硬度、产品标识等。并且可以做成如外六角头螺栓、内六角头螺栓、双头螺柱、全螺纹螺柱、非标产品等等外螺纹的拴接产品。B8等级的产品可选表面处理有：本色、电镀锌、涂PTFE等。
