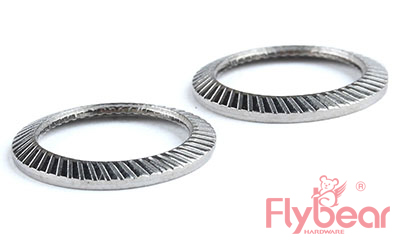

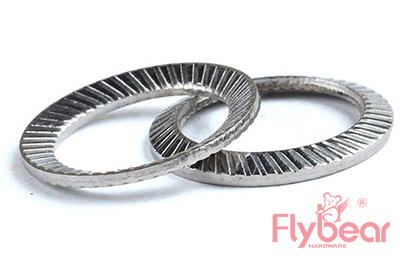

【产品情报站】第42期：DIN9250双面齿蝶形防松垫圈

DIN9250系列垫圈也叫做碟形弹簧防松垫圈，又称防滑、锁紧垫片。

DIN9250防松垫圈、执行德国标准，相比较于普通的蝶形弹簧垫圈来讲表面上增加齿形纹主要是起着防滑和锁紧作用，通过提高肇擦阻力更加有效避免螺栓工作过程中因松动而导致稳定隐患问题，一定意义上讲齿面防松垫圈是碟形热圈的改良产品，以适应不同场合的需求。

其性能是由齿形表面上所提供的，S系列和VS系列因减小震动提供稳定性能。光滑倒圆的齿状表面上均匀地压在螺栓连接的接触表面上，稳定地压紧连接件不致于损坏，作为连接紧固之用。碟簧的变形量(H-S)在螺母上保持一定压力。齿状表面上的内摩擦为防松提供附加的保护作用。

DIN9250双面齿蝶形防松垫圈推荐指数：★★★★★

【材质】碳钢，不锈钢，弹簧钢

【标准】DIN9250

【等级】100HV、140HV、200HV、300HV等

【表面处理】镀普通的蓝白锌、普通的彩锌、热镀锌、环保彩锌、环保蓝白锌、环保达克罗等

【盐雾时间】可做72H、96H、120H、300H、360H、720H等高盐雾处理

【应用领域】应用于精.密光学仪器设备、机械设备、汽车、等高.端产品，防松垫圈可以应用于所有的强振动环境。

DIN9250双面齿蝶形防松垫圈工作原理：

当装配时，内侧斜齿面间相对，外侧放射状凸纹面与两端接触面成咬合状态，当连接件受到振动，并使其螺栓产生松脱趋势时，仅仅允许两片垫圈内侧斜齿面间相对错动，产生抬升张力，以达到百分之100的锁紧的效果。

DIN9250双面齿蝶形防松垫圈推荐指数：★★★★★

DIN9250双面齿锁紧垫圈的优势是什么？

1.DIN9250双面齿锁紧垫圈化解了螺钉连接稳定问题,其防松的稳定性能是由倒齿形所提供的因减少震动保障了稳定性。

2.DIN9250双面齿锁紧垫圈光滑地倒圆的齿状表面上均匀地压在螺栓连接的接触面上，很大程度的增加了接触面,增加稳定系数,稳定地压紧连接件，不致于螺纹副预紧力破坏，作为连接防松的用处。

3.DIN9250双面齿锁紧垫圈的变形量在螺母上保持一定压力。

4.DIN9250双面齿锁紧垫圈齿状表面的内摩擦为防松带来了附加的缓冲作用。

DIN9250双面齿锁紧垫圈是如何安装的呢？

双面齿垫圈安装非常简单,只需要将两片垫圈内侧斜齿面相对,置于螺母和连接材料中间即可。防松垫圈不仅仅是一种防松的制锁装置,也是种高承载制锁装置,可以应用于所有的强振动环境。如果正确地应用与安装防松垫圈,螺母和螺栓就不需要再度紧固,可确保紧固件稳定。
