【产品情报站】第38期：GB/T1096普通型平键

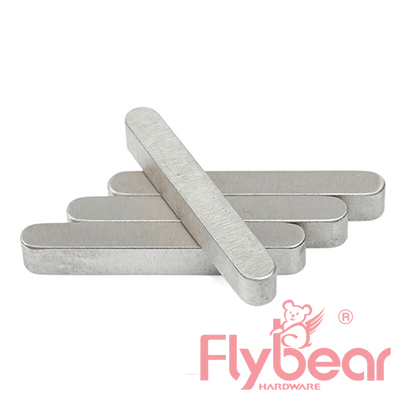

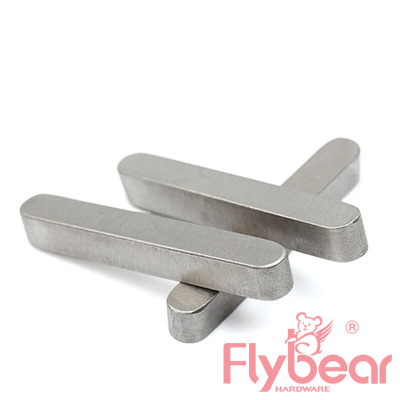

GB/T1096全名GB/T1096-2003，是指普通平键B型，材质是17-4PH钢。

平键通常用于轴与轴上的传动件之间的可拆卸式联结，用于传递转矩和运动;当配合件之间要求作轴向移动时，还能够起导向作用。

普通平键适用范围广，这是因为它的结构简易，拆卸便捷，对中性好，适用于高速、承受变载、冲击的场合。

GB/T1096普通型平键推荐指数：★★★★★

平键的宽度公差可做到h8、高度公差可做到h11、长度公差可做到h14

【材质】45#、304、316、2205、2Cr13、17-4PH等特殊材质

【表面处理】本色

【应用领域】应用蕞广，也适用于高精度、高速或承受变载、冲击的场合。

GB/T1096普通型平键工作原理

平键两侧是工作面，平键的下半部分装在轴上的键槽中，上半部分装在轮毅的键槽中。上表面与轮毅键槽底面间有空隙，工作中靠轴槽、键及毅槽的侧面受挤压来传递转矩，轮毅与轴通过圆柱表层配合实现轮毅中.心与轴心的对中，难以实现轴上零件的轴向固定。

平键和键槽的配合方式

平键靠侧面传递转矩，对中性良好，装拆便捷，难以实现轴上零件的轴向固定。普通平键分为A型B型C型

A型用于端铣刀加工的轴槽，键在槽中轴向固定较好，但槽在轴上引起的应力集中较大。

B型用于盘铣刀加工的轴槽，轴的应力集中比较小；

C型用于轴端，应用蕞广泛，同样适用于高速、高精或承受变载、冲击的场合，比如在轴上固定齿轮，链轮等回转零件。

导向平键：

键用螺钉固定在轴上，键与毂槽为动配合，轴上零件能做轴向移动，为了能起键方便，开有起键螺孔。用轴上零件轴向移动量不大的场合，如变速箱里的滑移齿轮。

滑键：

键固定在轮轴上，轴上零件能带键做轴向移动。用于轴上零件轴向移动量较大的场合。

GB/T1096普通型平键推荐指数：★★★★★
